Popis

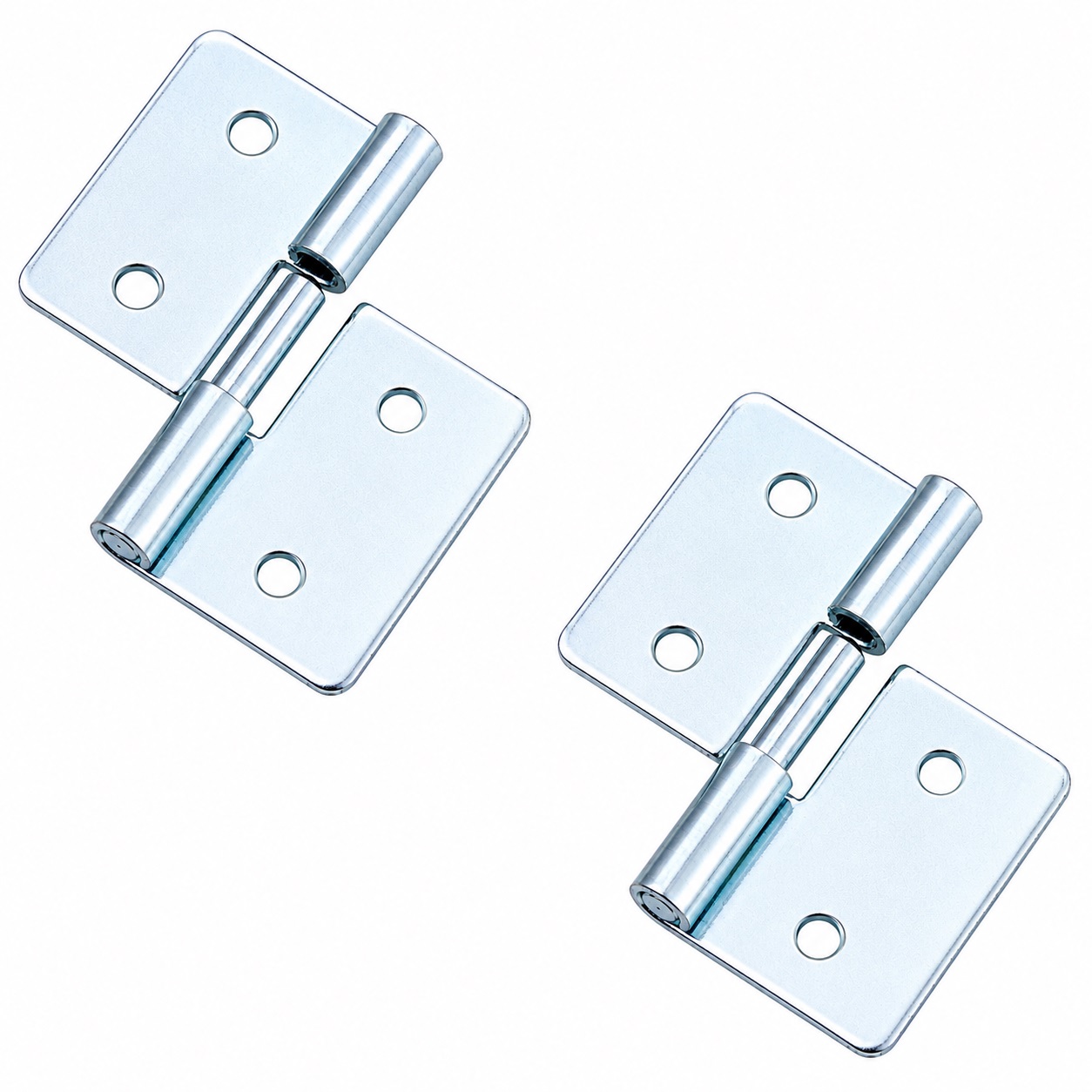

2 kusy kompaktní zvedací pant, vyrobený z robustní oceli, povrch: pozinkovaný, žlutý, B-56-L (10149), výška: 35 mm (1-3/8″), verze: vlevo, nosnost: 2 kg (5 lbs)
Aplikace:
Robustní zásuďový pant pro malé dveře, údržbové průlezy, elektronické kryty a mnoho dalšího.
Verze: vlevo. Pro dveře a klapky na levé panty.
Kompaktní zasouvací pant B-56-L se používá pro pohyblivé připojení malých dveří, klapek a částí krytu.
Díky dvoudílné konstrukci s plug-in lze dveře v případě potřeby zvednout z trvale upevněné části pantu, aniž by bylo nutné pant odšroubovat.
Levá verze umožňuje cílené použití s dveřmi a klapkami zařízení připevněnými na klouby vlevo.
S výškou pouhých 35 mm (1-3/8″) je pant zvláště vhodný pro kompaktní pouzdra zařízení, měřicí přístroje i elektronické a technické zařízení.
Za studena válcovaný ocelový plech zajišťuje stabilní konstrukci, zatímco pozinkovaný a chromovaný povrch chrání ocel před korozí.
Při použití dvou pantů namontovaných na sobě je zvedací pant B-56-L vhodný pro lehké dveře s referenční hmotností 2 kg.
Vysoce kvalitní panty plakátů B-56-L jsou ideální mimo jiné pro různé věci:
- Kryty zařízení
- Audio zařízení
- Komunikační zařízení
- Měřicí přístroje
- Malé dveře
- Údržbové poklopy
- Bydlení
Technické detaily:
- Verze: levá
- Hmotnost: 8 g (pro 2 kusy: 16 g)
- Nosnost (nosnost): 2 kg (5 lbs) – pro 2 kusy
- Výška: 35 mm (1-3/8″)
- Dostupná ve dvou verzích: levá (B-56-L) a pravá (B-56-R)
- Snadná instalace, stabilní
- Kompaktní zasouvatelný pant pro malé dveře
- Odnímatelná dvoudílná konstrukce
- Dveře nebo klapku lze sundat bez odšroubování pantu
- Tloušťka materiálu: 0,8 mm (1/32″)
- Povrchová úprava MFZn-C
- 4 montážní otvory
- ⌀3 mm (1/8″) pantový čep
- Vhodné pro měřicí přístroje a technické přístroje
- Shoda s RoHS10
- Pozinkované, žluté
- ocel, robustní
- Vysoká značková kvalita od společnosti TAKIGEN®
Povrch:
- Pozinkované, žluté
- Pozinkovaný povrch chrání před rzí a korozí
Shromáždění:
- Upevnění se provádí šrouby s přibližně ⌀2,3 až 2,5 mm, nejlépe s čočkou nebo kulatou hlavou (není součástí balení)
- Zasouvací pant B-56-L je umístěn na dveřích nebo klapkách a na příslušném rámu nebo krytu
- Věnujte pozornost levé verzi, aby byl pant namontován tak, aby ladil s levým pantem dveří nebo klapkou zařízení
- Nejprve musí být pozice čtyř montážních otvorů označeny podle vzoru otvorů
- V závislosti na použitém materiálu je třeba poté vyvrtat vhodné upevňovací otvory nebo předvrtání
- Obě poloviny pantu jsou připevněny k pohyblivé a pevné části pomocí vhodných šroubů
- Osy kloubů alespoň dvou pantů namontovaných na sobě musí být přesně zarovnány
- Poté je pohyblivá část připevněna k pantu shora
- Pro odstranění dveří nebo klapky se zvednou a sundají z trvale upevněné části pantu
Rozměry:
- Celková výška zvedacího pantu B-56-L: 35 mm (1-3/8″)
- Celková šířka rozložená: 24 mm (15/16″)
- Tloušťka materiálu: 0,8 mm (1/32″)
- Vertikální rozteči otvorů: 19 mm (3/4″)
- Horizontální rozestup otvorů: 14 mm (35/64″)
- Montážní otvory: 4 x ⌀2,5 mm (3/32″)
- Čep pantu: ⌀3 mm (1/8″)
- Vnější průměr závěsného válečku: přibližně ⌀5 mm

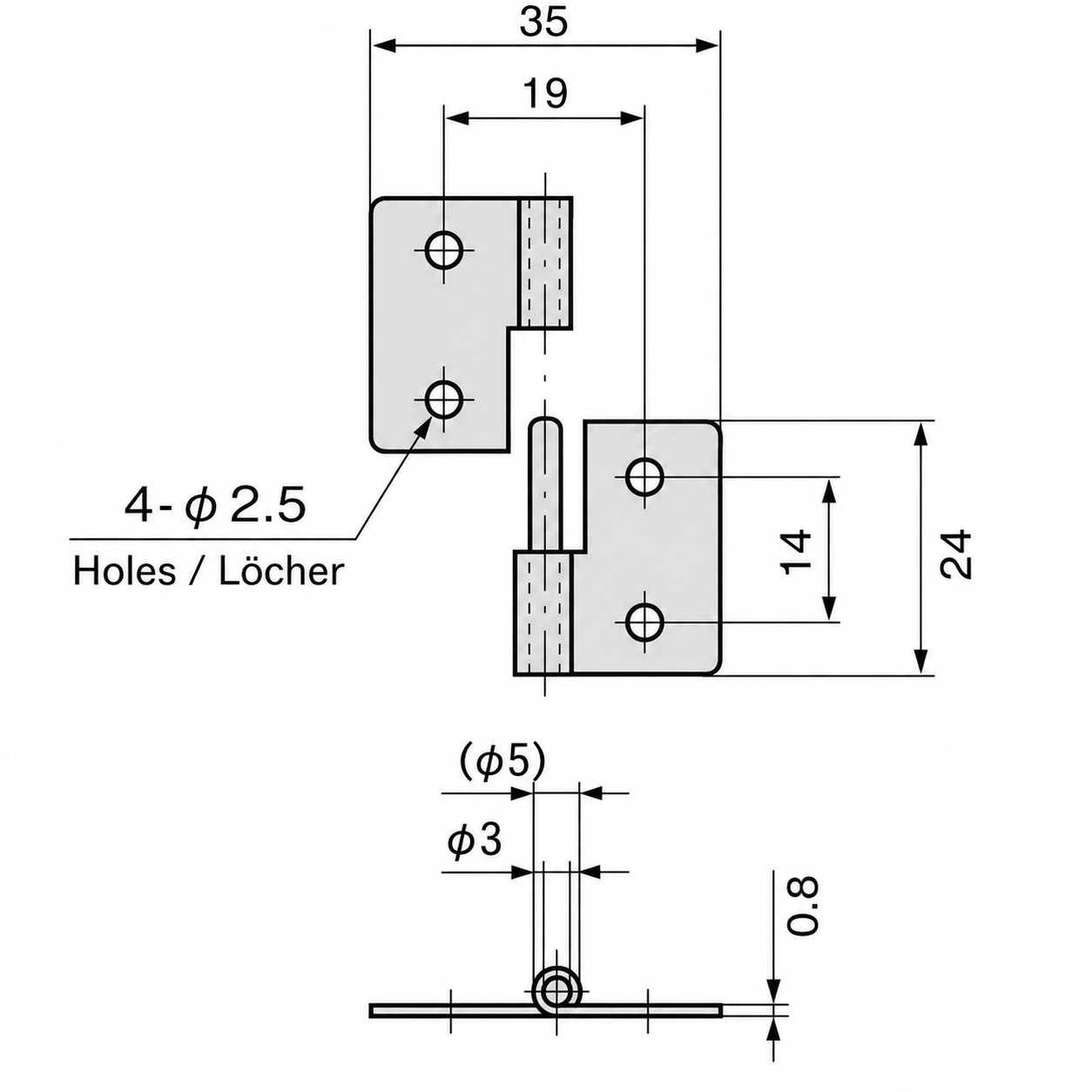

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Závěsy vlajkové lodi B-56-L jsou vyrobeny z robustní oceli
- Ocel je ideální pro nábytkové a průmyslové vybavení, protože je robustní a odolné, což zajišťuje vysokou odolnost a dlouhou životnost příslušenství
Součástí dodávky:
- Závěs B-56-L (10149) ze 2 dílů, zinkovaný, žlutý, 35 mm (1-3/8″), verze vlevo
- Tato položka neobsahuje montážní šrouby
Čísla výrobků výrobce:
- ID článku: 10149
- Číslo položky: B-56-L
Výrobce: TAKIGEN (Japonsko)
