Popis

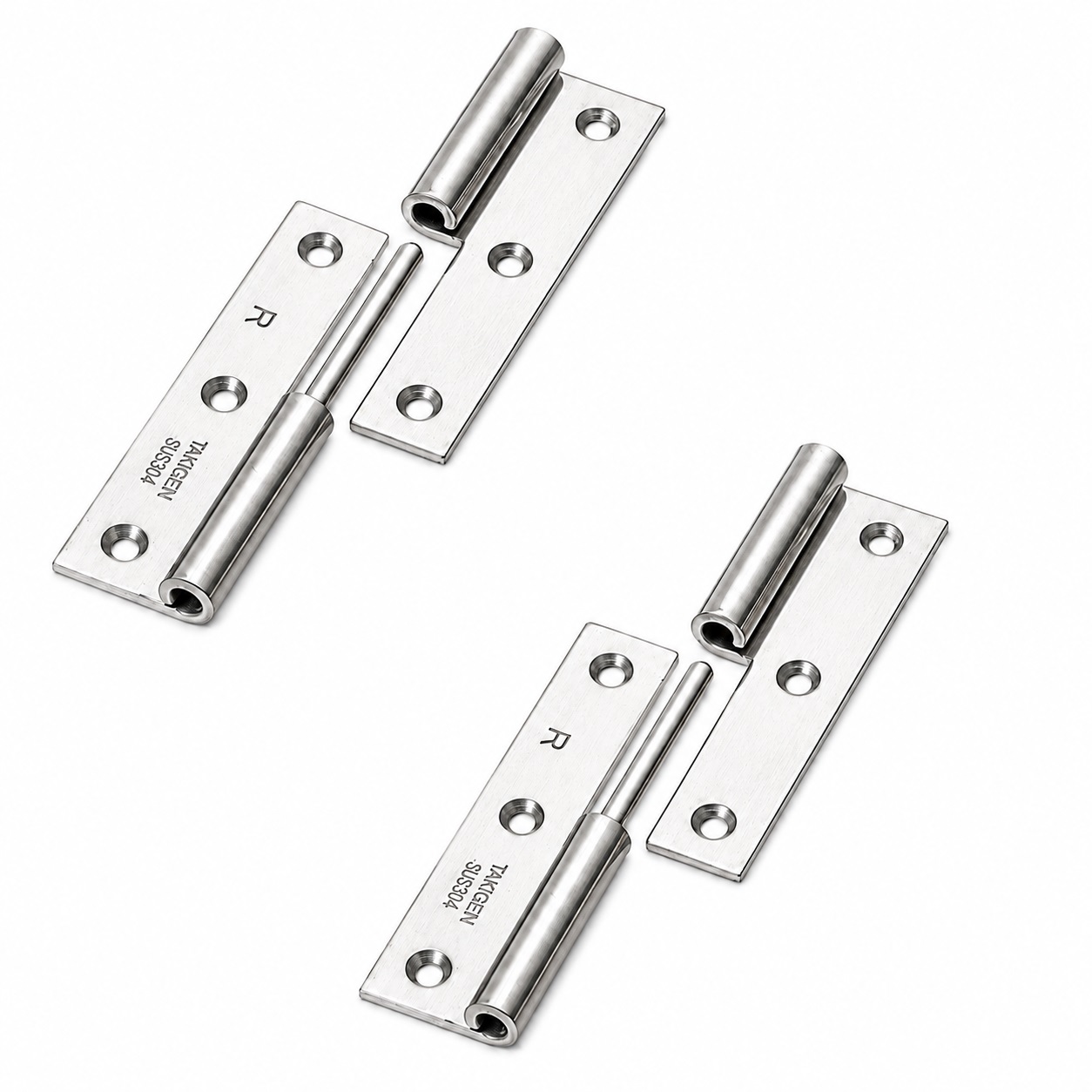

2 kusy vysoce kvalitního robustního displejového pantu, vyrobené z pevné nerezové oceli SUS304 (V2A nebo 1.4301), povrch: lesklý leštěný, B-1004-1-R (10564), výška: 75 mm (2-61/64″), verze: vpravo, nosnost: 15 kg (34 lbs)
Aplikace:
Robustní zvedací panty pro dveře, údržbové poklopy a mnoho dalšího.
Verze: správně. Pro dveře a klapky na pravé panty.
Zvedací pant B-1004-1-R (10564) spojuje dveře nebo klapky s pouzdrem odnímatelným způsobem.
Zvednutím lze pohyblivou součást oddělit od trvale upevněné části pantu, aniž by došlo k povolení upevňovacích šroubů.
Levá a pravá verze jsou určeny pro vhodné kloubové konstrukce.
Materiál SUS304 a povrch leštěný zrcadlem poskytují vysokou odolnost proti korozi pro kuchyňské, námořní i venkovní aplikace.
Šest zapuštěných otvorů umožňuje zapuštění a nízkointerferencní upevnění pomocí šroubů M3.
Při použití dvou pantů vertikálně uvádí TAKIGEN jako referenční hodnotu hmotnost dveří 15 kg.
Vysoce kvalitní panty plakátů B-1004-1-R jsou ideální mimo jiné pro různé věci:
- Vnější kryt
- Dveře vybavení
- Kryty strojů
- Dveře kuchyňských spotřebičů
- Dveře
- Údržbové poklopy
Technické detaily:
- Verze: pravá
- Hmotnost: 65 g (pro 2 kusy: 130 g)
- Nosnost (nosnost): 15 kg (34 lbs) – pro 2 kusy
- Výška: 75 mm (2-61/64″)
- Dostupné ve 2 povrchových úpravách: levá a pravá, ve 2 materiálech: nerezová ocel a ocel SUS304, a ve 3 délkách: 50 mm, 64 mm a 75 mm
- Snadná instalace, stabilní
- Odnímatelná dvoudílná konstrukce
- Vysoká odolnost proti korozi
- Tloušťka materiálu: 2 mm (5/64″)
- Šest zapuštěných otvorů pro šrouby M3
- ⌀4 mm (5/32″) pantový čep
- Dveře lze sundat bez povolení šroubů
- Vhodné pro vnitřní i venkovní použití
- Shoda s RoHS10
- Lesklý leštěný
- Odolné vůči povětrnostním vlivům, korozi nebo korozi
- Vysoká značková kvalita od společnosti TAKIGEN®
Povrch:
- Lesklý leštěný
- Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
- Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot
Shromáždění:
- Upevnění se provádí pomocí 6 kusů zapuštěných šroubů M3 (nejsou součástí balení)
- B-1004-1-R (10564) má 6 montážních otvorů
- Vzdálenost mezi montážními otvory je 24 mm (15/16″) horizontálně a 30 mm (1-3/16″) vertikálně
- Nejprve musí být poloha obou polovin pantů označena podle správného směru zastavení a musí být připraveno šest upevňovacích bodů
- Polovina pantu na straně pouzdra je upevněna třemi šrouby M3 s zapuštěnými plochami
- Polovina pantu na straně dveří je také upevněna třemi šrouby M3 s zapuštěnými šrouby
- Obě poloviny pantu musí být zarovnané, aby bylo možné čep zasunout bez napětí
- Dveře nebo klapka jsou pak připevněny k pantu shora
- Nakonec je nutné zkontrolovat hladkost, úplné zachycení čepu a pevné usazení všech šroubů
Rozměry:
- Celková výška zvedacího pantu: 75 mm (2-61/64″)
- Šířka: 38 mm (1-1/2″)
- Průměr čepu pantů: ⌀4 mm (5/32″)
Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Panty vlajkové lodi B-1004-1-R jsou vyrobeny z pevné nerezové oceli SUS304 (V2A nebo 1.4301)
- Nerezová ocel SUS304 se vyznačuje vysokou odolností proti korozi a odolností, což ji činí ideální pro použití v náročných podmínkách
- Navíc nabízí atraktivní, leštěný nebo saténový povrch, který je moderní a snadno udržovatelný
Součástí dodávky:
- 2 díly zvedacího pantu B-1004-1-R (10564) vyrobené z pevné nerezové oceli SUS304, lesklý leštěný, 75 mm (2-61/64″), verze: vpravo
- Tato položka neobsahuje montážní šrouby
Čísla výrobků výrobce:
- ID článku: 10564
- Číslo položky: B-1004-1-R
- GTIN číslo (EAN, UPC): 0618455525841
Výrobce: TAKIGEN (Japonsko)
