Popis

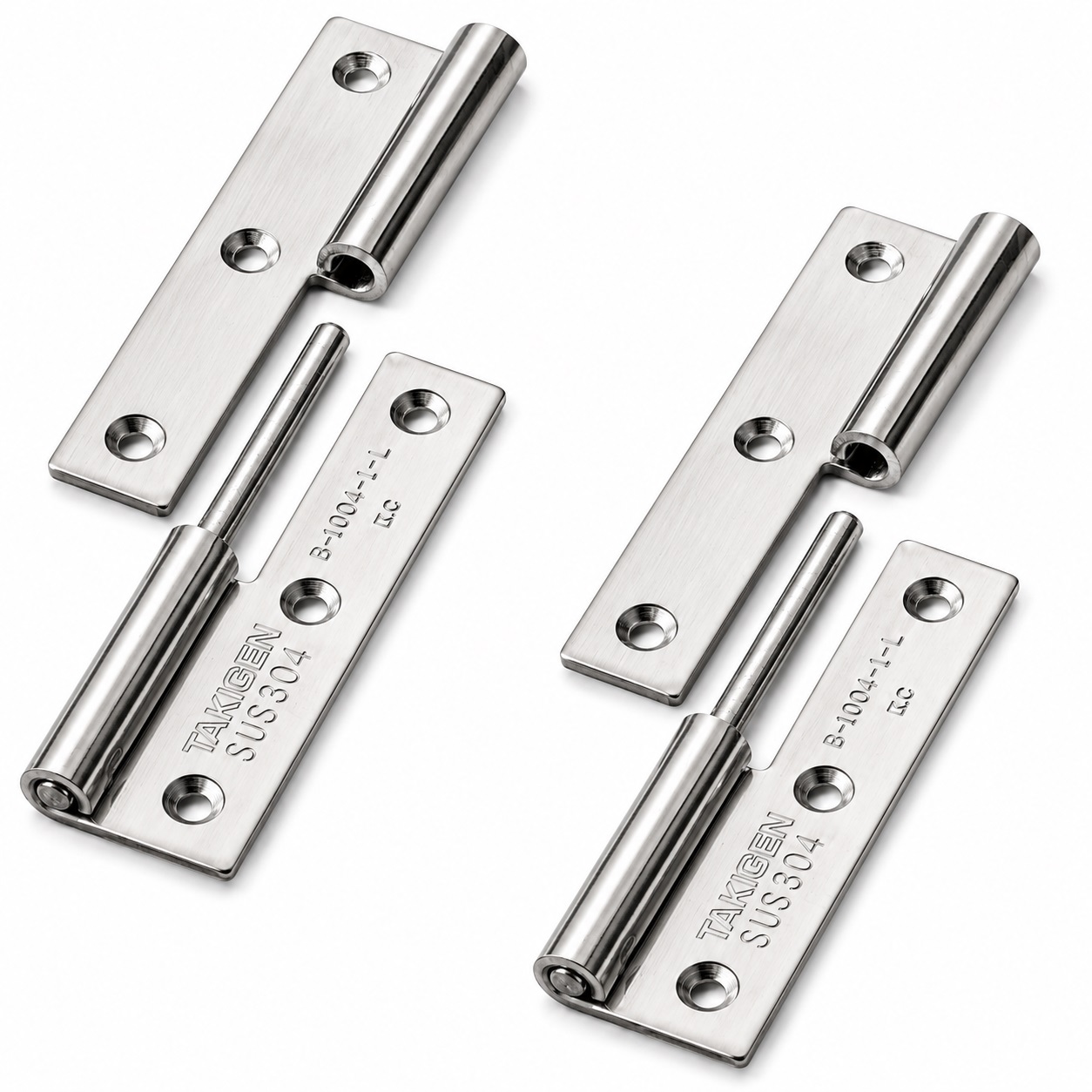

Dvoudílný vysoce kvalitní robustní displejový pant, vyrobený z pevné nerezové oceli SUS304 (V2A nebo 1.4301), povrch: lesklý leštěný, B-1004-1-L (10563), výška: 75 mm (2-61/64″), verze: vlevo, nosnost: 15 kg (34 lbs)

Aplikace:

Robustní zvedací panty pro dveře, údržbové poklopy a mnoho dalšího.

Verze: vlevo. Pro dveře a klapky s levým pantem

Zvedací pant B-1004-1-L (10563) spojuje dveře nebo klapky s pouzdrem odnímatelným způsobem.

Zvednutím lze pohyblivou součást oddělit od trvale upevněné části pantu, aniž by došlo k povolení upevňovacích šroubů.

Levá a pravá verze jsou určeny pro vhodné kloubové konstrukce.

Materiál SUS304 a povrch leštěný zrcadlem poskytují vysokou odolnost proti korozi pro kuchyňské, námořní i venkovní aplikace.

Šest zapuštěných otvorů umožňuje zapuštění a nízkointerferencní upevnění pomocí šroubů M3.

Při použití dvou pantů vertikálně uvádí TAKIGEN jako referenční hodnotu hmotnost dveří 15 kg.

Vysoce kvalitní vlajkové panty B-1004-1-L jsou ideální mimo jiné pro různé věci:

• Vnější kryt
• Dveře vybavení
• Kryty strojů
• Dveře kuchyňských spotřebičů
• Dveře
• Údržbové poklopy

Technické detaily:

• Verze: levá
• Hmotnost: 65 g (pro 2 kusy: 130 g)
• Nosnost (nosnost): 15 kg (34 lbs) – pro 2 kusy
• Výška: 75 mm (2-61/64″)
• Dostupné ve 2 povrchových úpravách: levá a pravá, ve 3 materiálech: titan, nerezová ocel SUS304 a ocel, a ve 3 délkách: 50 mm, 64 mm a 75 mm
• Snadná instalace, stabilní
• Odnímatelná dvoudílná konstrukce
• Vysoká odolnost proti korozi
• Tloušťka materiálu: 2 mm (5/64″)
• Šest zapuštěných otvorů pro šrouby M3
• ⌀4 mm (5/32″) pantový čep
• Dveře lze sundat bez povolení šroubů
• Vhodné pro vnitřní i venkovní použití
• Shoda s RoHS10
• Lesklý leštěný
• Odolné vůči povětrnostním vlivům, korozi nebo korozi
• Vysoká značková kvalita od společnosti TAKIGEN®

Povrch:

• Lesklý leštěný
• Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
• Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot

Shromáždění:

• Upevnění se provádí pomocí 6 kusů zapuštěných šroubů M3 (nejsou součástí balení)
• Vlajkový pant B-1004-1-L (10563) má 6 montážních otvorů
• Vzdálenost mezi montážními otvory je 24 mm (15/16″) horizontálně a 30 mm (1-3/16″) vertikálně
• Nejprve je třeba označit polohy obou polovin pantů a připravit šest upevňovacích bodů
• Polovina pantu na straně pouzdra je upevněna třemi šrouby M3 s zapuštěnými plochami
• Polovina pantu na straně dveří je také upevněna třemi šrouby M3 s zapuštěnými šrouby
• Obě poloviny pantu musí být zarovnané, aby bylo možné čep zasunout bez napětí
• Dveře nebo klapka jsou pak připevněny k pantu shora
• Nakonec je nutné zkontrolovat hladkost, úplné zachycení čepu a pevné usazení všech šroubů

Rozměry:

• Celková výška zvedacího pantu: 75 mm (2-61/64″)
• Šířka: 38 mm (1-1/2″)
• Průměr čepu pantů: ⌀4 mm (5/32″)

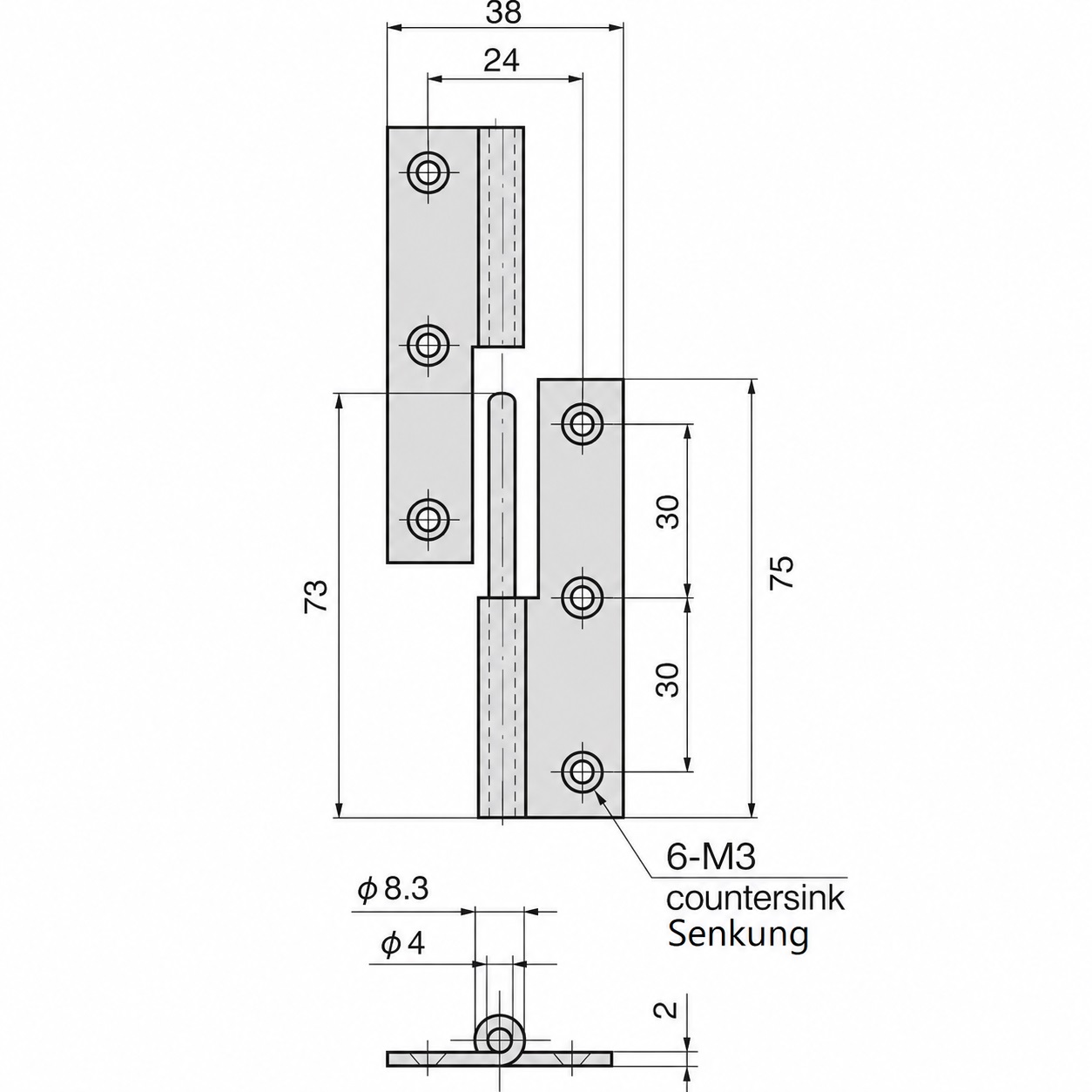

Další rozměry a podrobnosti viz technický výkres.

Materiál:

• Panty vlajkové lodi B-1004-1-L jsou vyrobeny z masivní nerezové oceli SUS304 (V2A nebo 1.4301)
• Nerezová ocel SUS304 se vyznačuje vysokou odolností proti korozi a odolností, což ji činí ideální pro použití v náročných podmínkách
• Navíc nabízí atraktivní, leštěný nebo saténový povrch, který je moderní a snadno udržovatelný

Součástí dodávky:

• Zvedací pant B-1004-1-L (10563) je vyroben z pevné nerezové oceli SUS304, lesklý leštěný, 75 mm (2-61/64″), verze vlevo
• Tato položka neobsahuje montážní šrouby

Čísla výrobků výrobce:

• ID článku: 10563
• Číslo položky: B-1004-1-L
• GTIN číslo (EAN, UPC): 0618455525834

Výrobce: TAKIGEN (Japonsko)
