Popis

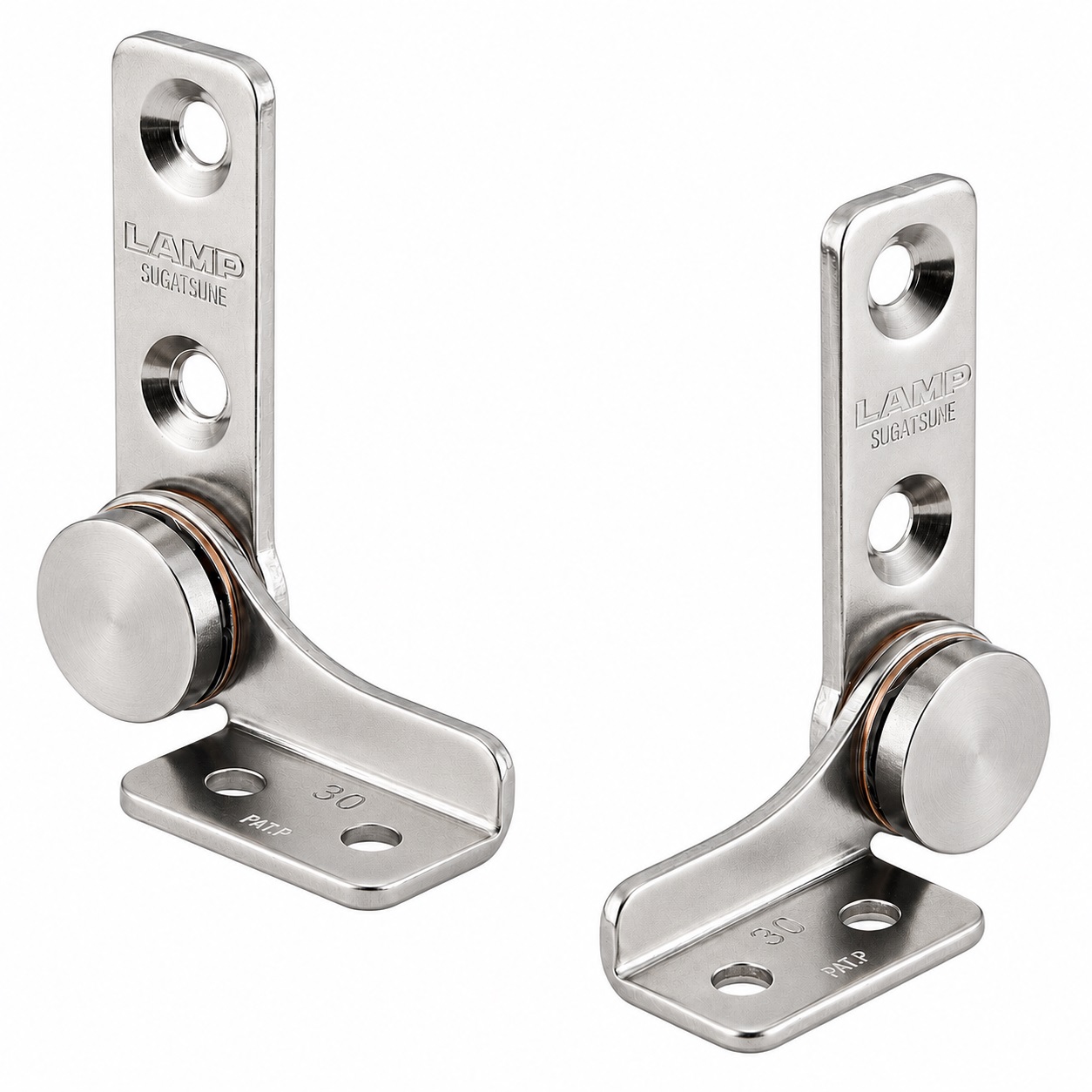

Sada 2 vysoce kvalitních třecích pantů (levý + pravý), točivý moment: 6 N·m, vyrobena z vysoce kvalitní nerezové oceli SUS430 (1.4016 nebo X6Cr17), povrch: lesklý leštěný, HG-TB30 (HG-TB30L a HG-TB30R)
Aplikace:
2 vysoce kvalitní třecí panty pro víka zařízení, nábytkové klapky, pouzdra monitorů a mnoho dalšího.
Sada kloubů HG-TB30 se skládá z levého (HG-TB30L) a pravého (HG-TB30R) pantu pro symetrické, vodorovně umístěné vodítko klapek.
Každý pant generuje konstantní točivý moment 3 N·m, což umožňuje kontinuální polohování klapky v rámci příslušného rozsahu zatížení.
Oba panty společně poskytují nominální celkový točivý moment 6 N·m a rovnoměrně rozkládají zatížení na obě strany.
Funkce volného zastavení drží víko, displeje nebo klapky zařízení v požadované poloze bez dalšího západu.
Zrcadlový obraz vlevo-vpravo zajišťuje čistou instalaci a stabilní, kontrolovaný pohyb v obou směrech rotace.
Robustní konstrukce z nerezové oceli SUS430 je zvláště vhodná pro spotřebiče, nábytek a technické instalace.

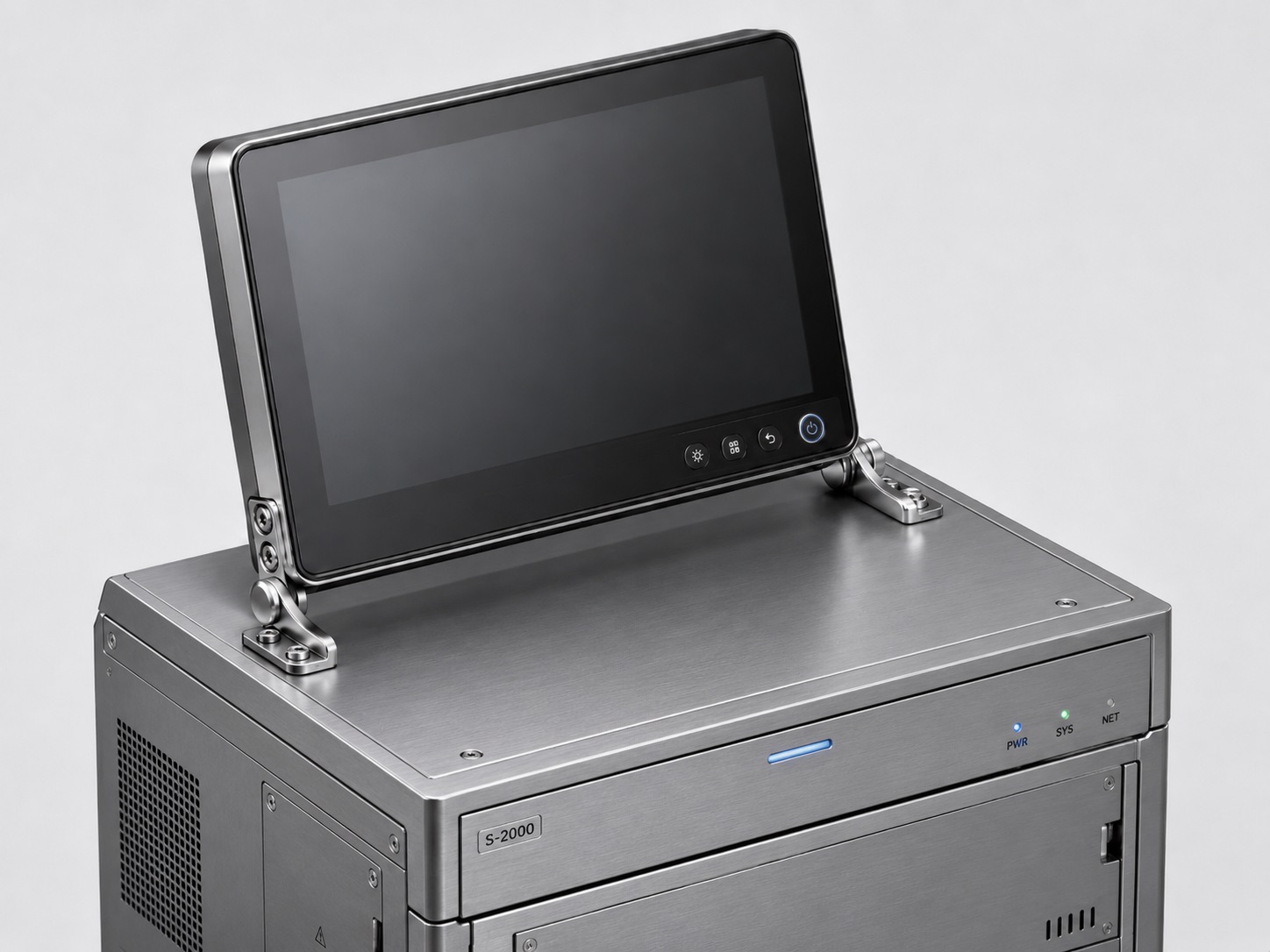

Vysoce kvalitní třecí panty HG-TB30 jsou ideální mimo jiné pro další věci:
- LCD montáže
- Bezpečnostní kamery
- Ovládací panely
- Kryty strojů
- Zobrazovací jednotky
- Konzole
- Technické pouzdra
- Víko zařízení
- Nábytkové klapky
- Monitorové kryty
Technické detaily:
- Točivý moment: 6 N·m
- Hmotnost: 64 g
- Velikost: 52,5 mm (2-1/16″)

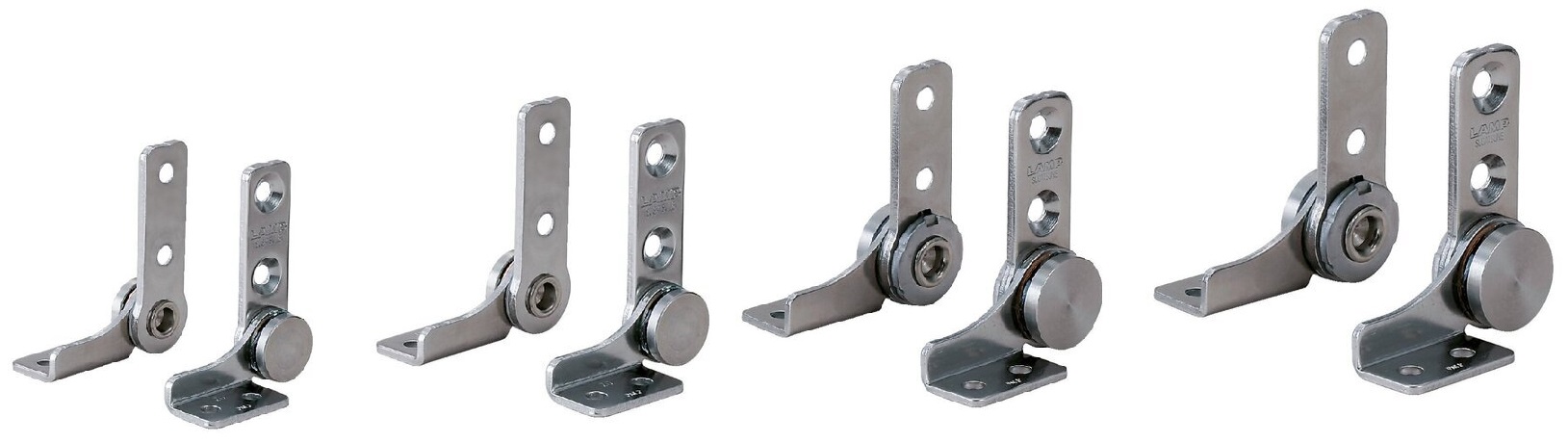

- Dostupný ve čtyřech různých úrovních točivého momentu: 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) a 9 N·m (HG-TB45)
- Snadná instalace, stabilní
- Sada jednoho levého a jednoho pravého momentového kloubu
- HG-TB30L pro levou stranu
- HG-TB30R pro pravou stranu
- Konstantní točivý moment v obou směrech pohybu
- Funkce volného zastavení bez kroků
- Úhel otevření až 360°
- Pro horizontální montáž
- Hlavní materiál: nerezová ocel SUS430
- Provozní teplota od 0 °C do 40 °C
- Testováno interně s 20 000 otevíracími a závěrečnými cykly
- Zrcadelný obraz vlevo-vpravo
- Vhodné pro technické a průmyslové aplikace
- Tloušťka materiálu: 2,5 mm (3/32″)
- Lesklý leštěný
- Odolné vůči povětrnostním vlivům, korozi nebo korozi
- Vysoká kvalita značky od Sugatsune / LAMP®
Povrch:
- Lesklý leštěný
- Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
- Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot
Shromáždění:
- Nejprve musí být upevnění na klapce a na těle nebo těle zařízení označena a předvrtána pomocí technického rozměrového výkresu
- HG-TB30L je umístěn na levé straně a HG-TB30R na pravé straně
- Obě osy pantu musí být přesně ve stejné výšce, zarovnat vodorovně a vzájemně
- Pro požadovanou rezervu zarovnání musí být montážní otvory podle specifikací výrobce mírně nadměrné s tolerancí C0.5
- Svislé nohy jsou pevně upevněny šrouby M5 s zapuštěnými šrouby a vodorovné nohy šrouby s hlavou pánve M5 nebo hlavou válce
- Klapka musí být pak ovládána v celém rozsahu pohybu a musí být zkontrolována bezpečná poloha v různých polohách otevírání
Rozměry:
- Měření platí pro levý a pravý pant; Obě verze jsou zrcadlové obrazy
- Výška momentu pantu: 52,5 mm (2-1/16″)
- Hloubka: 42,5 mm (1-43/64″)
- Šířka: 19 mm (3/4″)

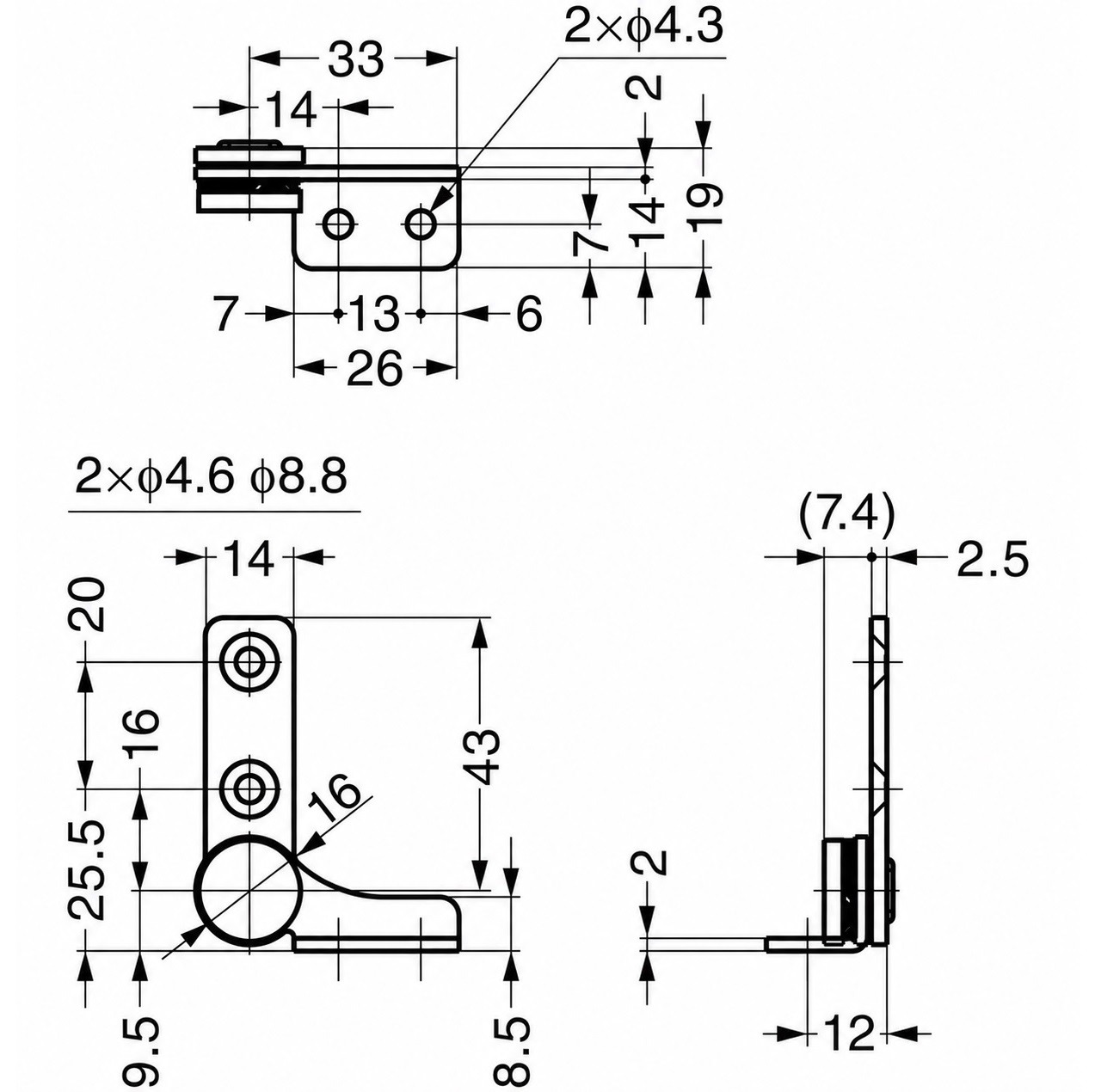

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Třecí panty HG-TB30 jsou vyrobeny z vysoce kvalitní nerezové oceli SUS430 (1.4016 nebo X6Cr17)
- Nerezová ocel SUS430 (1.4016) poskytuje pevnou odolnost proti korozi pro suché až středně vlhké interiéry, což ji činí vhodnou pro nábytek a průmyslové vybavení bez vystavení chloridům
- Je feromagnetický, a proto ideální pro magnetické západky, zámkové mechanismy a protiplechy
Součástí dodávky:
- 1 sada momentových pantů HG-TB30 (HG-TB30L a HG-TB30R) vyrobených z vysoce kvalitní nerezové oceli SUS430, leštěné do lesklého povrchu
- Tato položka neobsahuje montážní šrouby
Podívejte se na produktové video:
Čísla výrobků výrobce:
- ID položky: HG-TB30L a HG-TB30R (alternativně: 170-012-416 a 170-012-415)
- Číslo položky: HG-TB30
- GTIN číslo (EAN, UPC): 4510932004114 a 4510932004107
Výrobce: Sugatsune / LAMP® (Japonsko)
