Popis

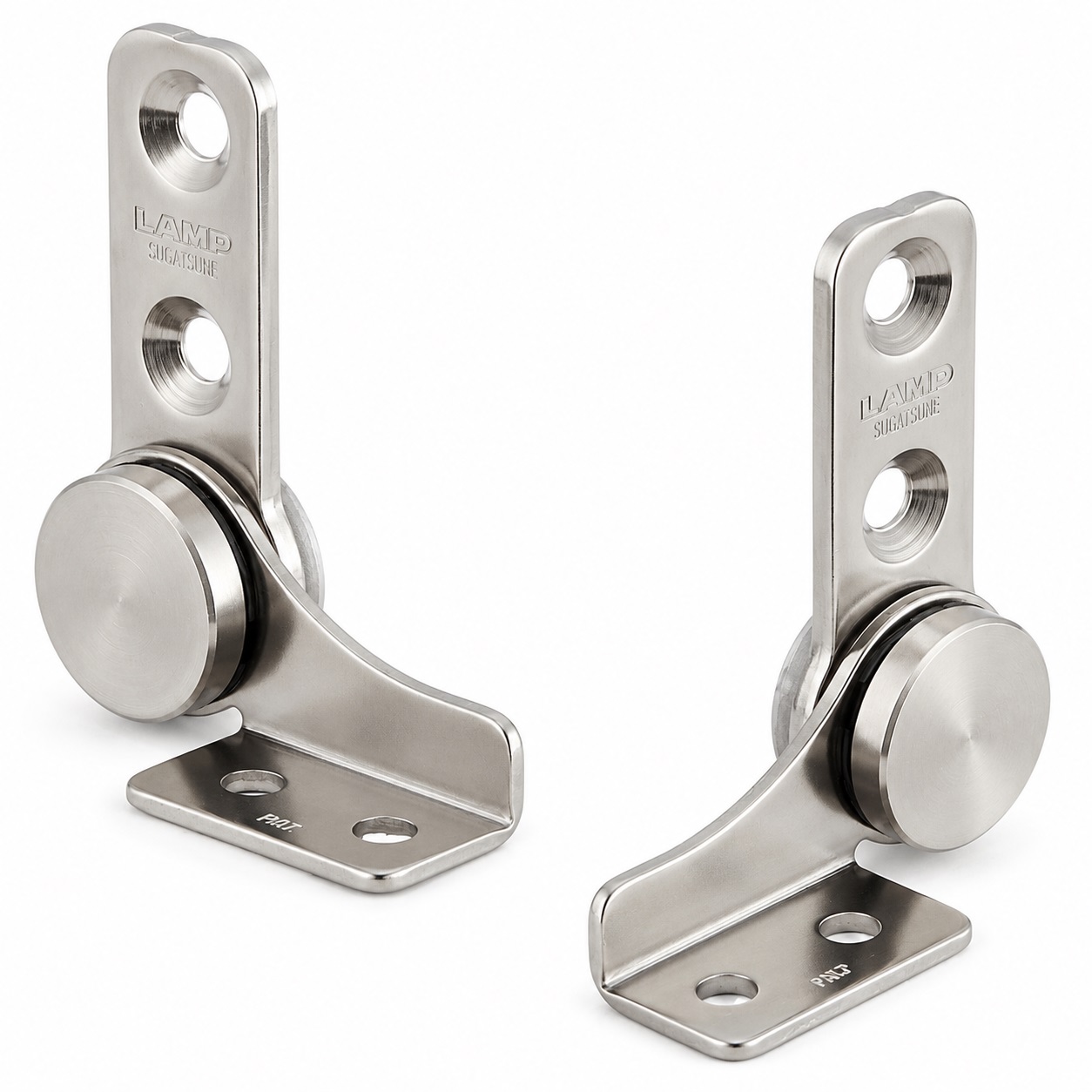

Sada 2 vysoce kvalitních třecích pantů (levý + pravý), točivý moment: 9 N·m, vyrobená z vysoce kvalitní nerezové oceli SUS430 (1.4016 nebo X6Cr17), povrch: přírodní (nezpracované), HG-TB45 (HG-TB45L a HG-TB45R)

Aplikace:

2 vysoce kvalitní třecí panty pro víka zařízení, nábytkové klapky, pouzdra monitorů a mnoho dalšího.

Sada momentového pantu HG-TB45 se skládá z levého (HG-TB45L) a pravého (HG-TB45R) pantu pro symetrické, vodorovně umístěné vodítko klapek.



Každý pant generuje konstantní točivý moment 4,5 N·m, což umožňuje průběžné umístění klapky v rámci odpovídajícího rozsahu zatížení.

Oba panty společně poskytují nominální celkový točivý moment 9 N·m a rovnoměrně rozkládají zatížení na obě strany.

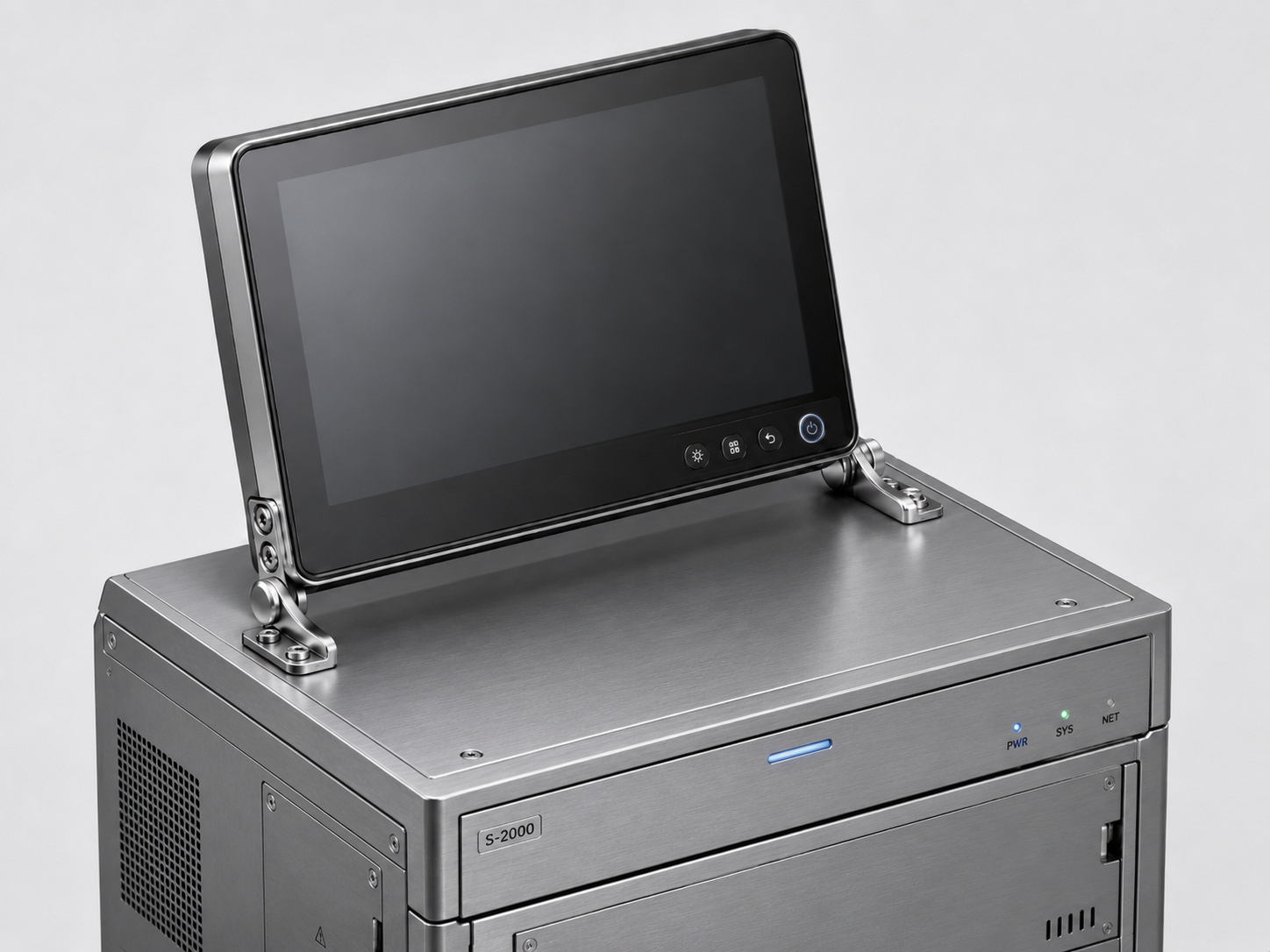

Funkce volného zastavení drží víko, displeje nebo klapky zařízení v požadované poloze bez dalšího západu.

Zrcadlový obraz vlevo-vpravo zajišťuje čistou instalaci a stabilní, kontrolovaný pohyb v obou směrech rotace.



Robustní konstrukce z nerezové oceli SUS430 je zvláště vhodná pro spotřebiče, nábytek a technické instalace.

Vysoce kvalitní třecí panty HG-TB45 jsou ideální mimo jiné pro různé věci:

• LCD montáže
• Bezpečnostní kamery
• Ovládací panely
• Kryty strojů
• Zobrazovací jednotky
• Konzole
• Technické pouzdra
• Víko zařízení
• Nábytkové klapky
• Monitorové kryty

Technické detaily:

• Točivý moment: 9 N·m
• Hmotnost: 134 g
• Velikost: 61 mm (2-13/32″)

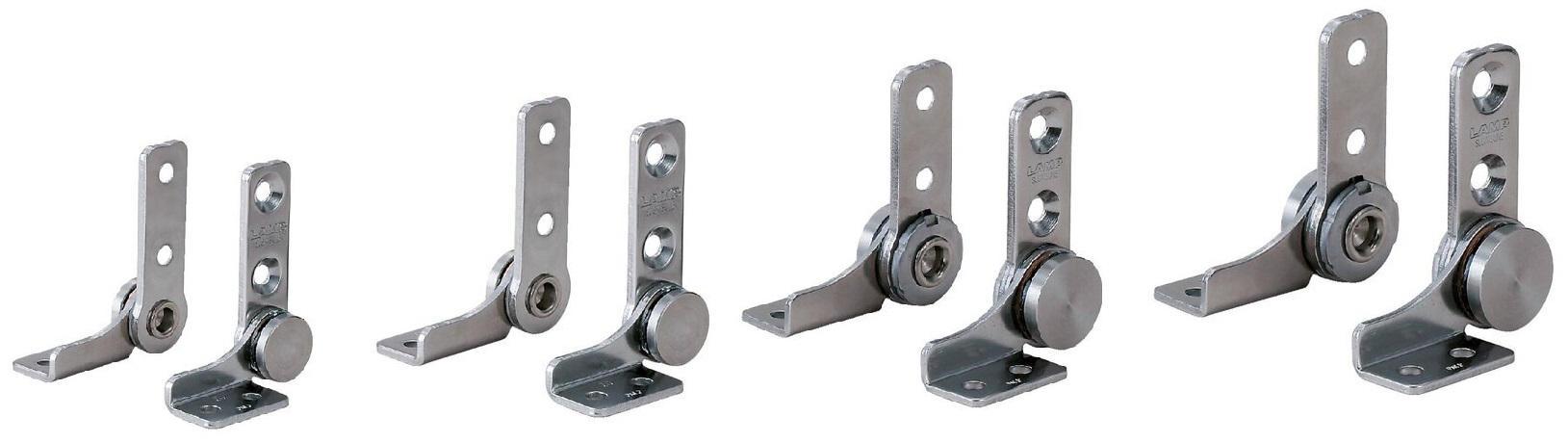

• Dostupný ve čtyřech různých úrovních točivého momentu: 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) a 9 N·m (HG-TB45)
• Snadná instalace, stabilní
• Sada jednoho levého a jednoho pravého momentového kloubu
• HG-TB45L pro levou stranu
• HG-TB45R pro pravou stranu
• Konstantní točivý moment v obou směrech pohybu
• Funkce volného zastavení bez kroků
• Úhel otevření až 360°
• Pro horizontální montáž
• Hlavní materiál: nerezová ocel SUS430
• Provozní teplota od 0 °C do 40 °C
• Testováno interně s 20 000 otevíracími a závěrečnými cykly
• Zrcadelný obraz vlevo-vpravo
• Vhodné pro technické a průmyslové aplikace
• Tloušťka materiálu: 3 mm (1/8″)
• Přírodní (nezpracované)
• Odolné vůči povětrnostním vlivům, korozi nebo korozi
• Vysoká kvalita značky od Sugatsune / LAMP®

Povrch:

• Přírodní (nezpracované)
• Povrch materiálu zůstává viditelný a není zakryt dalším povlakem

Shromáždění:

• Nejprve musí být upevnění na klapce a na těle nebo těle zařízení označena a předvrtána pomocí technického rozměrového výkresu
• HG-TB45L je umístěn na levé straně a HG-TB45R na pravé straně
• Obě osy pantu musí být přesně ve stejné výšce, zarovnat vodorovně a vzájemně
• Pro požadovanou rezervu zarovnání musí být montážní otvory podle specifikací výrobce mírně nadměrné s tolerancí C0.5
• Svislé nohy jsou pevně upevněny šrouby M5 s zapuštěnými šrouby a vodorovné nohy šrouby s hlavou pánve M5 nebo hlavou válce
• Klapka musí být pak ovládána v celém rozsahu pohybu a musí být zkontrolována bezpečná poloha v různých polohách otevírání

Rozměry:

• Měření platí pro levý a pravý pant; Obě verze jsou zrcadlové obrazy
• Výška momentu pantu: 61 mm (2-13/32″)
• Hloubka: 53 mm (2-3/32″)
• Šířka: 24,5 mm (31/32″)

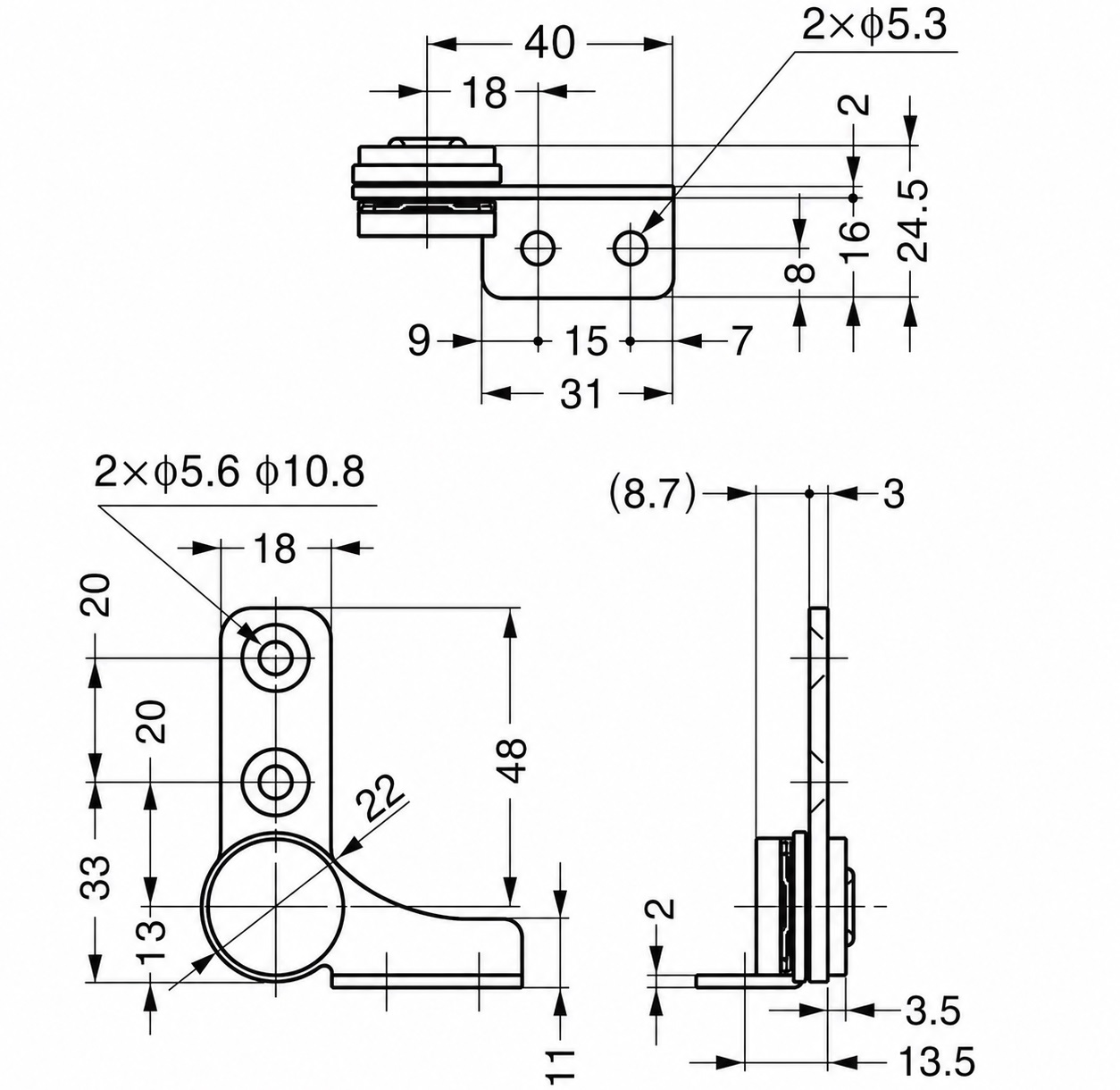

Další rozměry a podrobnosti viz technický výkres.

Materiál:

• Třecí panty HG-TB45 jsou vyrobeny z vysoce kvalitní nerezové oceli SUS430 (1.4016 nebo X6Cr17)
• Nerezová ocel SUS430 (1.4016) poskytuje pevnou odolnost proti korozi pro suché až středně vlhké interiéry, což ji činí vhodnou pro nábytek a průmyslové vybavení bez vystavení chloridům
• Je feromagnetický, a proto ideální pro magnetické západky, zámkové mechanismy a protiplechy

Součástí dodávky:

• 1 sada momentálních pantů HG-TB45 (HG-TB45L a HG-TB45R) vyrobených z vysoce kvalitní nerezové oceli SUS430, přírodní (nezpracované)
• Tato položka neobsahuje montážní šrouby

Podívejte se na produktové video:

Čísla výrobků výrobce:

• ID položky: HG-TB45L a HG-TB45R (alternativně: 170-012-418 a 170-012-417)
• Číslo položky: HG-TB45
• GTIN číslo (EAN, UPC): 4510932004121 a 4510932004138

Výrobce: Sugatsune / LAMP® (Japonsko)
