Popis
Vysoce kvalitní korozivzdorný pant hrnců, podpora: polo-odpočinková (polopřítomná), vyrobena z pevné nerezové oceli (nerez), povrch: přírodní (nezpracované), 9289592, design: montážní deska s odstupem 0 mm
Aplikace:
Korozivzdorný nerezový nábytek, pant na nábytek pro venkovní nábytek a mnoho dalšího.
Konstrukce: Montážní deska s odstupem 0 mm. Montážní deska se vzdáleností 0 mm, pro běžné nebo větší veličiny.
Hettich Veosys 105° je nekorozivzdorný nerezový pant na hrnce určený pro poloexistující nábytkové dveře uvnitř i venku.
Integrované tlumení brzdí dveře při zavírání a zajišťuje tichý, kontrolovaný proces zavírání i při nízkých i vysokých venkovních teplotách.
Samoutahovací úhel 35° podporuje nezávislé zavírání dveří a zvyšuje snadnější použití.
Díky technologii připínacího zařízení lze pantové rameno rychle připevnit na dodanou montážní desku Veosys (výška: 0 mm) bez použití nářadí.
Podpěra a hloubka jsou nastavitelné přímo na pantu, zatímco nastavení výšky se provádí přes montážní desku, což umožňuje přesné zarovnání dveří.
Kombinace nerezové oceli, testované odolnosti proti korozi a úhlu otevření 105° je zvláště vhodná pro odolné konstrukce nábytku v kuchyních, koupelnách, venkovních prostorách, wellness, laboratorních a kontraktních prostorách.
Vysoce kvalitní nábytkové panty 9289592 jsou ideální mimo jiné pro různé věci:
- Koupelna
- Laboratorní nábytek
- Nemocniční zařízení
- Nábytková dvířka
- Dveře skříní
- Kuchyňské skříňky
- Sportovní nábytek
- Wellness nábytek
- Zahradní kuchyně
- Venkovní nábytek
Technické detaily:
- Design: Montážní deska s odstupem 0 mm
- Hmotnost: 94,7 g
- Celková délka: 114,9 mm (4-17/32″)

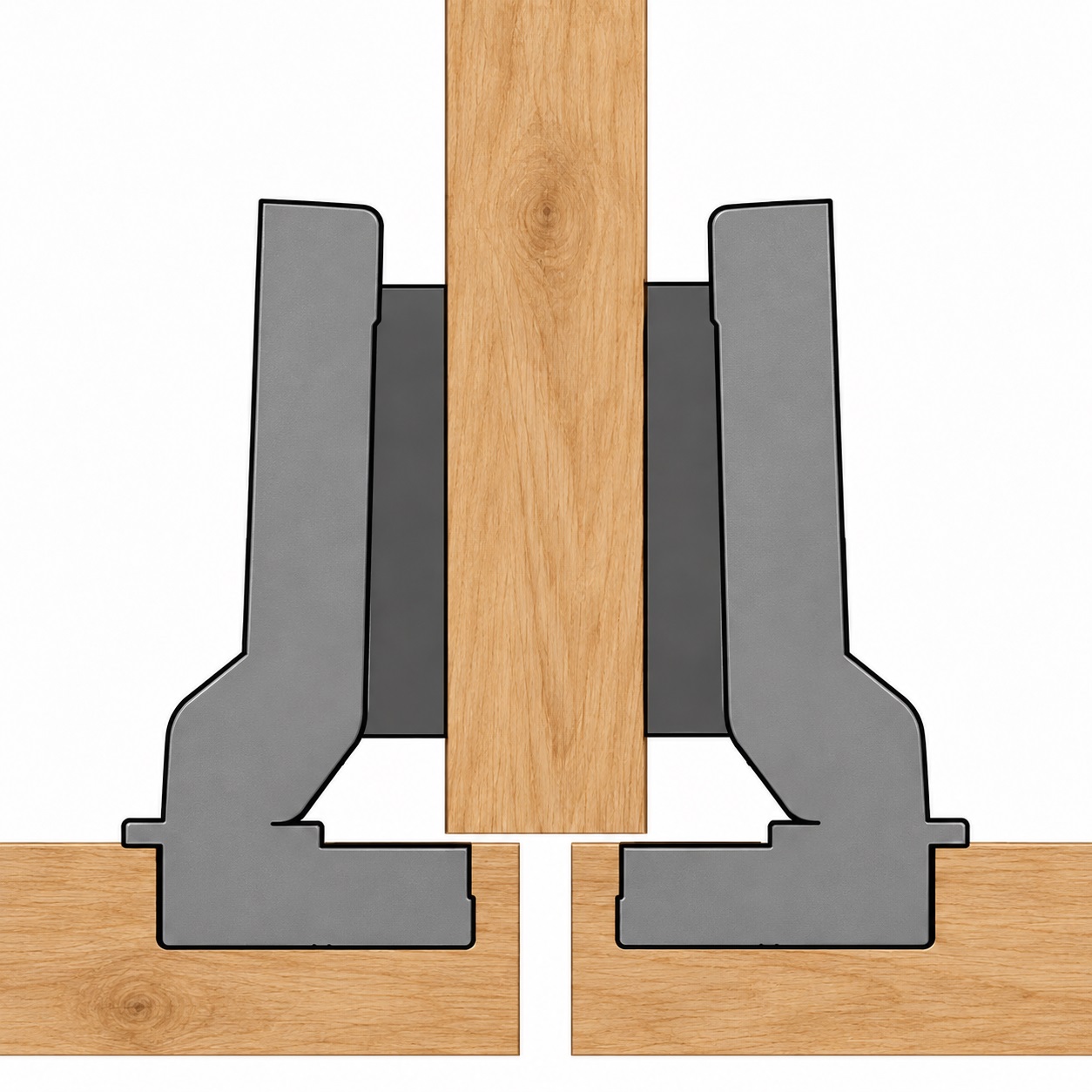

- Vydání: polovina nahoře (polovina přítomná)
- Snadná instalace, stabilní
- Pro dveře na poloexistující nábytek
- Úhel paprsku 105°
- Závěsný hrnec s ⌀35 mm
- Hloubka nádoby 11,5 mm
- Pro tloušťky dveří od 14 do 22 mm
- Vrtný vzor TH 52 x 5,5 mm
- S integrovaným tlumením
- S automatickým uzavíracím systémem
- Úhel automatického utahování 35°
- S technologií připínacích klipů
- Nastavení podpěry ±2,5 mm
- Nastavení hloubky +2 mm / -1,5 mm
- Nastavení výšky pomocí montážní desky
- Odolnost proti korozi potvrzena 120hodinovým testem solné mlhy (NSS)
- Pro vnitřní i venkovní aplikace
- Pro dřevěné rámové dveře s profilem šířky 50 mm a více
- Pro dveře s hliníkovým rámem s profilem 50 mm a více
- Součástí je i odpovídající montážní deska Veosys
- Úhel otevření lze snížit na 90° pomocí volitelného omezovače
- Přírodní (nezpracované)
- Odolné vůči povětrnostním vlivům, korozi nebo korozi
- Vysoká kvalita značky od Hettich
Povrch:
- Přírodní (nezpracované)
- Povrch materiálu zůstává viditelný a není zakryt dalším povlakem
Shromáždění:

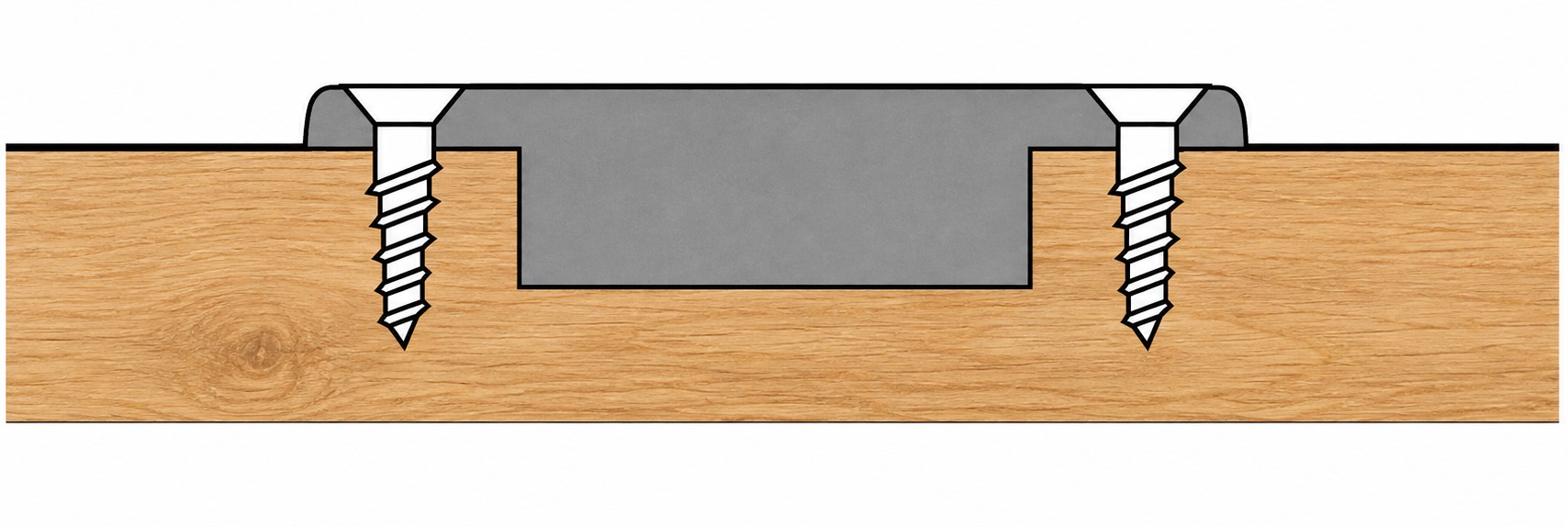

- Upevnění se provádí pomocí 4 x šroubů z nerezové dřevotřísky s zapuštěnou hlavou, ⌀4 x 16 mm, PZ Phillips, 9338501 (není součástí součásti)

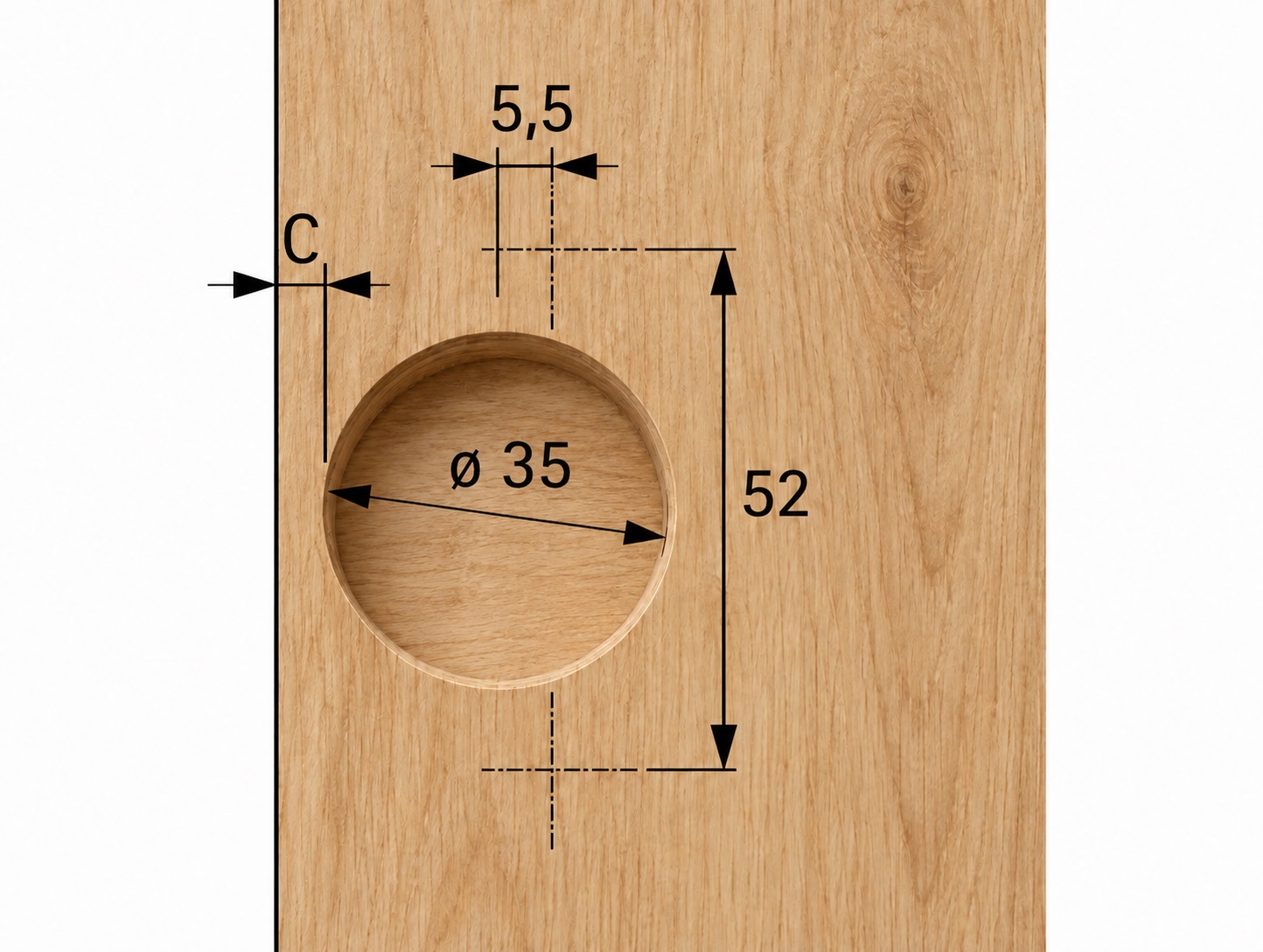

- Pant má na závěsu 2 montážní otvory. Nejprve je třeba udělat otvor pro kameček o hloubce ⌀35 mm a 11,5 mm ve dveřích nábytku; poté se dva upevňovací body připraví podle vrtacího vzoru TH 52 x 5,5 mm.
- Pant s kalíškem je připevněn ke dveřím dvěma zapuštěnými šrouby ⌀4 x 16 mm.

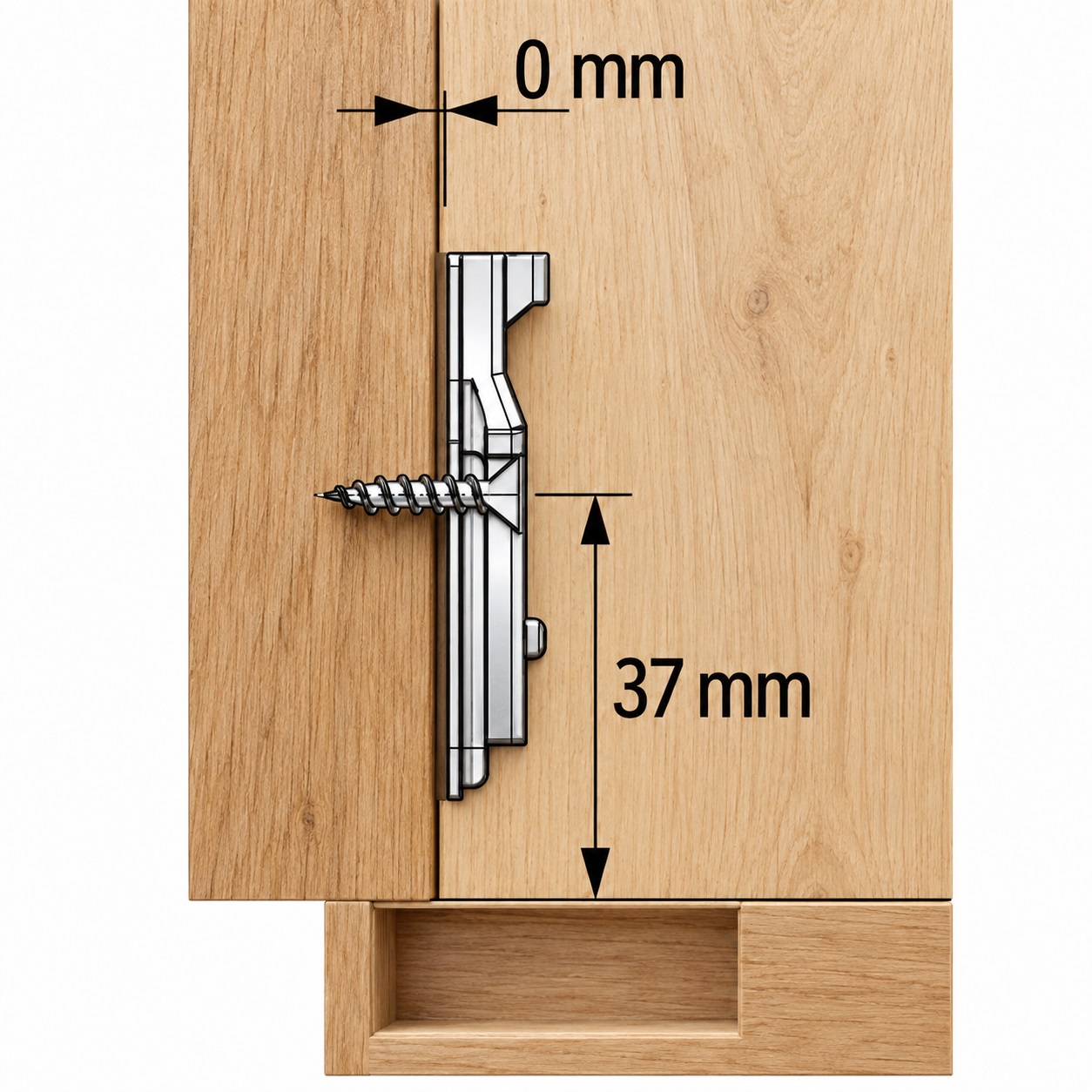

- Poté je dodaná montážní deska Veosys (výška: 0 mm) namontována na tělo nábytku.
- Rameno pantu se umístí na montážní desku a zacvakne na místo pomocí techniky připnutí.
- Podpěra a hloubka dveří se pak nastavují pomocí nastavovacích šroubů na pantu a výška přes montážní desku. (pro více podrobností viz výkres sestavy)
Rozměry:
- Celková délka: 114,9 mm (4-17/32″)
- Celková šířka: 62,6 mm (2-15/32″)
- Celková výška: 25 mm (63/64″)
- Výška montážní desky (vzdálenost): 0 mm
- Průměr nádoby: ⌀35 mm (1-3/8″)
- Hloubka květináče: 11,5 mm (29/64″)
- Vrtací vzor: 52 x 5,5 mm (2-3/64″ x 7/32″)
- Rozestup květináčů: 3 – 7 mm (přibližně 1/8″ – 9/32″)
- Tloušťka dveří: 14 – 22 mm (přibližně 35/64″ – 55/64″)
- Minimální šířka profilu pro dřevěné a hliníkové rámové dveře: 50 mm (1-31/32″)
- Úhel paprsku: 105°
- Nastavení podpěry: ±2,5 mm (cca ±3/32″)
- Nastavení hloubky: +2 mm / -1,5 mm (přibližně +5/64″ / -1/16″)
- Rozestup otvorů montážní desky: 32 mm (1-17/64″)
Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Panty nábytku 9289592 jsou vyrobeny z masivní nerezové oceli (nerezové oceli)
- Nerezová ocel se vyznačuje vysokou odolností proti korozi, odolností a mechanickou stabilitou
- Navíc nabízí vyšší odolnost vůči teplu a oxidaci ve srovnání s konvenční ocelí, což jej činí zvláště vhodnou pro náročné nábytkové prvky a průmyslové komponenty.

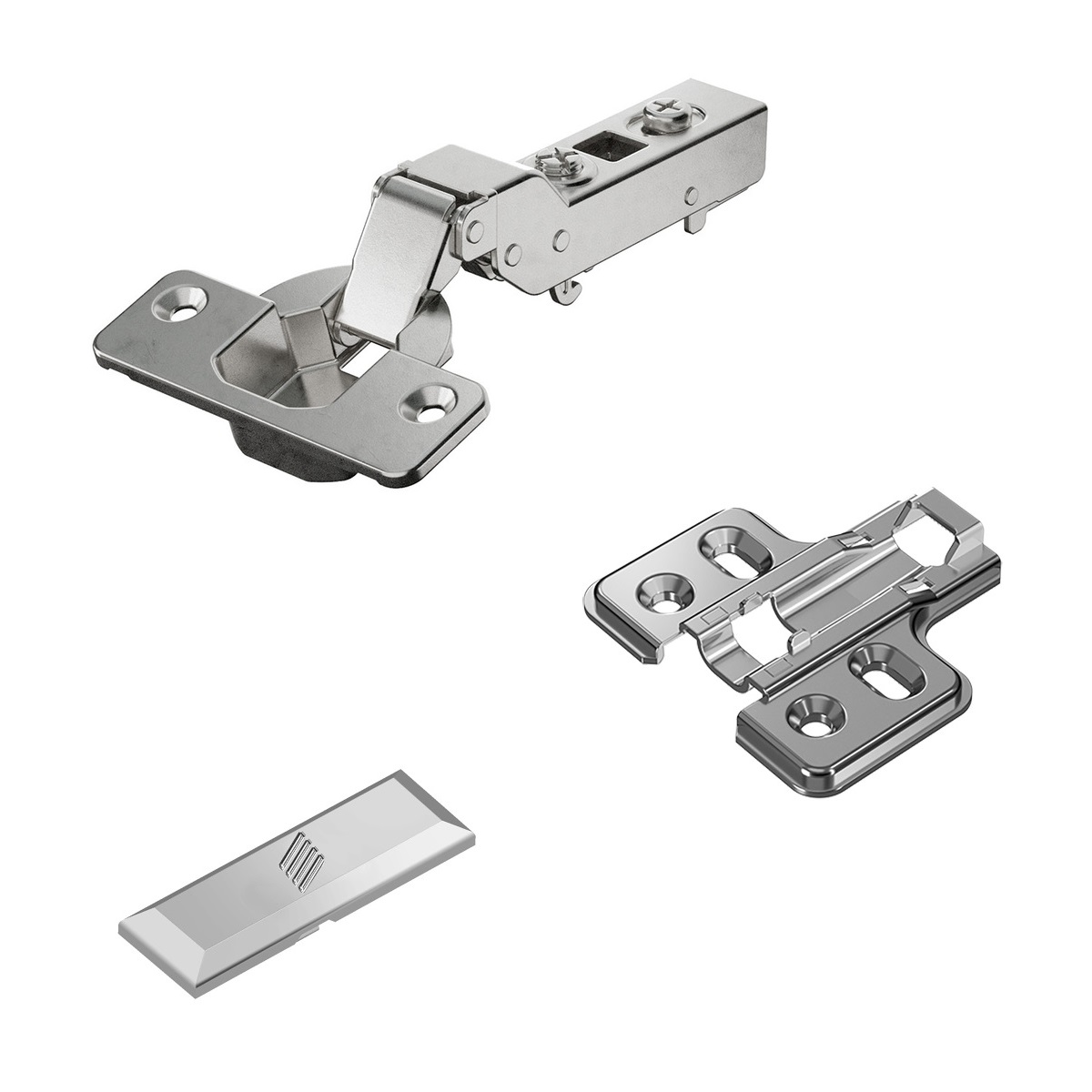

Součástí dodávky:
- Jednokusový nerezový pant nábytku 9289592 vyrobený z pevné nerezové oceli, přírodní (nezpracované), verze: montážní deska s rozestupem 0 mm
- 1 kusová křížová montážní deska 9289598, vyrobená z nerezové oceli, výška: 0 mm
- Jednodílná víčka 9289610 pro rameno pantu, vyrobená z nerezové oceli, s logem Hettich
- Tato položka neobsahuje montážní šrouby
Doplňující informace:
Čísla výrobků výrobce:
- ID článku: 9289592 a 9289598
- GTIN číslo (EAN, UPC): 4023149257452 a 4023149257476
Výrobce: Hettich
