Popis

Vysoce kvalitní korozivzdorný pant s hrncem, podpora: plně podepřená (současná), vyrobena z pevné nerezové oceli (nerezová ocel), povrch: přírodní (nezpracované), 9289590, design: montážní deska s rozstupem 0 mm

Aplikace:

Korozivzdorný nerezový nábytek, pant na nábytek pro venkovní nábytek a mnoho dalšího.

Konstrukce: Montážní deska s odstupem 0 mm. Montážní deska se vzdáleností 0 mm, pro běžné nebo větší veličiny.

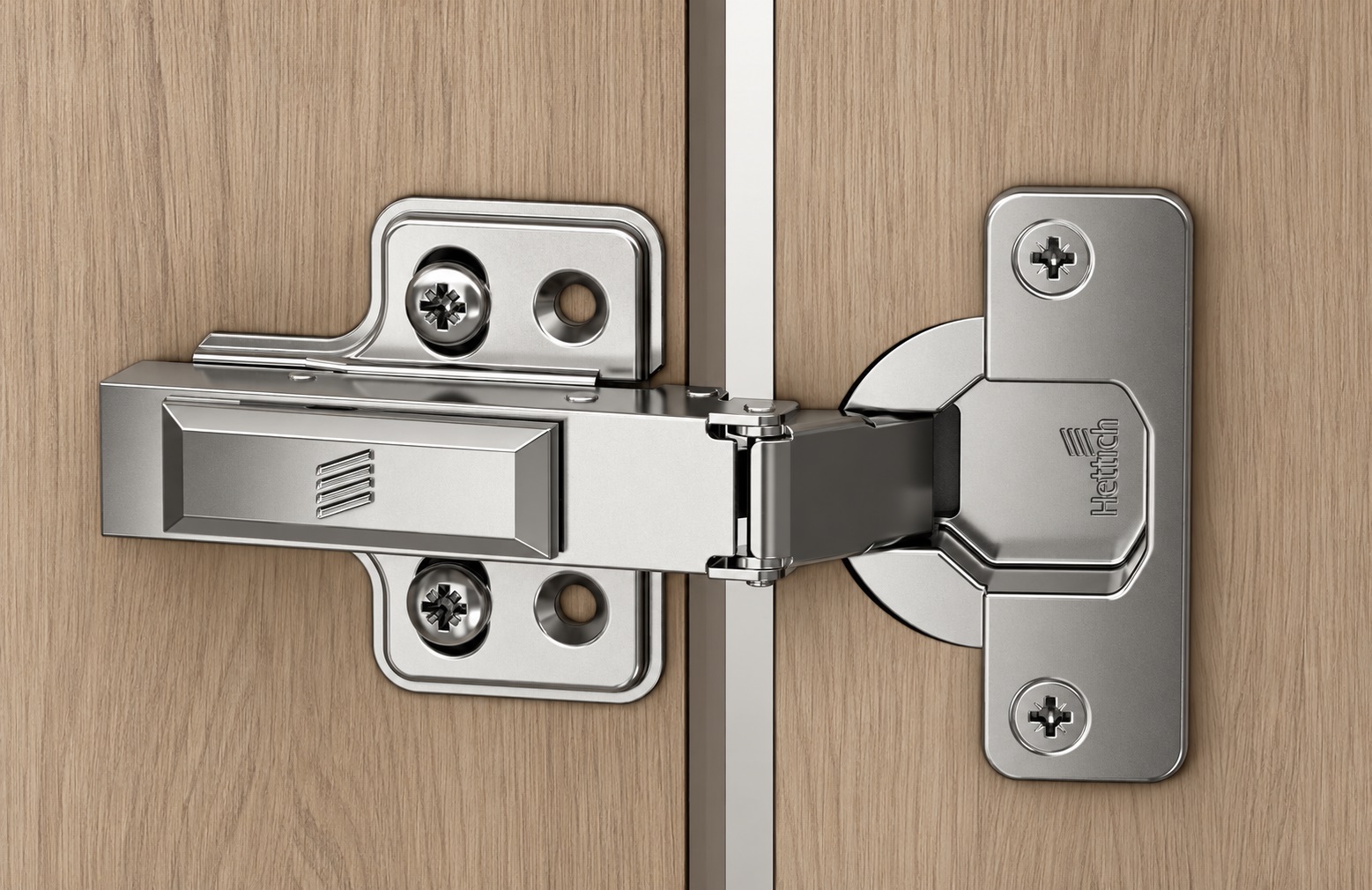

Hettich Veosys 105° je nekorozivzdorný nerezový pánt na hrnce pro stávající vnitřní i vnější nábytkové dveře.

Integrované tlumení brzdí dveře při zavírání a zajišťuje tichý, kontrolovaný proces zavírání i při nízkých i vysokých venkovních teplotách.

Samoutahovací úhel 35° podporuje nezávislé zavírání dveří a zvyšuje snadnější použití.



Díky technologii připínacího zařízení lze pantové rameno rychle připevnit na dodanou montážní desku Veosys (výška: 0 mm) bez použití nářadí.

Podpěra a hloubka jsou nastavitelné přímo na pantu, zatímco nastavení výšky se provádí přes montážní desku, což umožňuje přesné zarovnání dveří.

Kombinace nerezové oceli, testované odolnosti proti korozi a úhlu otevření 105° je zvláště vhodná pro odolné konstrukce nábytku v kuchyních, koupelnách, venkovních prostorách, wellness, laboratorních a kontraktních prostorách.

Vysoce kvalitní nábytkové panty 9289590 jsou ideální mimo jiné pro různé věci:

• Koupelna
• Laboratorní nábytek
• Nemocniční zařízení
• Nábytková dvířka
• Dveře skříní
• Kuchyňské skříňky
• Sportovní nábytek
• Wellness nábytek
• Zahradní kuchyně
• Venkovní nábytek

Technické detaily:

• Design: Montážní deska s odstupem 0 mm
• Hmotnost: 94,7 g
• Velikost: 114,9 mm (4-17/32″)
• Vydání: plně vytištěné (současně)
• Snadná instalace, stabilní
• Pro stávající nábytkové dveře
• Úhel paprsku 105°
• Závěsný hrnec s ⌀35 mm
• Hloubka nádoby 11,5 mm
• Pro tloušťky dveří od 14 do 22 mm
• Vrtný vzor TH 52 x 5,5 mm
• S integrovaným tlumením
• S automatickým uzavíracím systémem
• Úhel automatického utahování 35°
• S technologií připínacích klipů
• Nastavení podpěry ±2,5 mm
• Nastavení hloubky +2 mm / -1,5 mm
• Nastavení výšky pomocí montážní desky
• Odolnost vůči korozi, 120 hodin NSS testováno
• Klasifikace kvality EN 15570, úroveň 2
• Pro vnitřní i venkovní aplikace
• Pro dřevěné rámové dveře s profilem šířky 50 mm a více
• Pro dveře s hliníkovým rámem s profilem 50 mm a více
• Součástí je i odpovídající montážní deska Veosys
• Úhel otevření lze snížit na 90° pomocí volitelného omezovače
• Přírodní (nezpracované)
• Odolné vůči povětrnostním vlivům, korozi nebo korozi
• Vysoká kvalita značky od Hettich

Povrch:

• Přírodní (nezpracované)
• Povrch materiálu zůstává viditelný a není zakryt dalším povlakem

Shromáždění:

• Upevnění se provádí 4x nerezovými šrouby ⌀3,5 x 16 mm s zapuštěnou hlavou (není součástí balení)

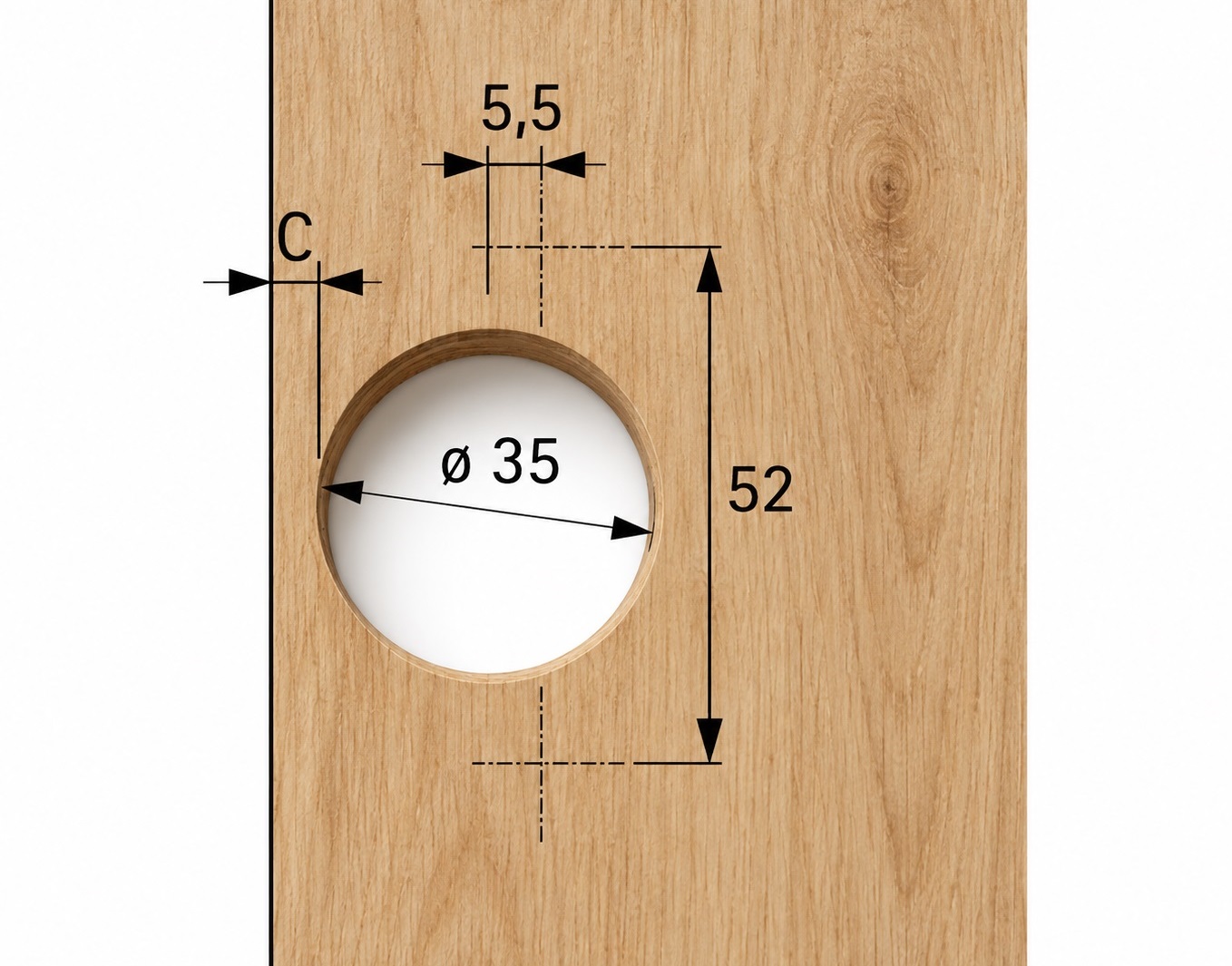

• Pant má na závěsu 2 montážní otvory. Nejprve je třeba udělat otvor pro kameček o hloubce ⌀35 mm a 11,5 mm ve dveřích nábytku; poté se dva upevňovací body připraví podle vrtacího vzoru TH 52 x 5,5 mm.
• Pant je připevněn ke dveřím dvěma zapuštěnými šrouby ⌀3,5 x 16 mm.
• Poté je dodaná montážní deska Veosys (výška: 0 mm) namontována na tělo nábytku.
• Rameno pantu se umístí na montážní desku a zacvakne na místo pomocí techniky připnutí.

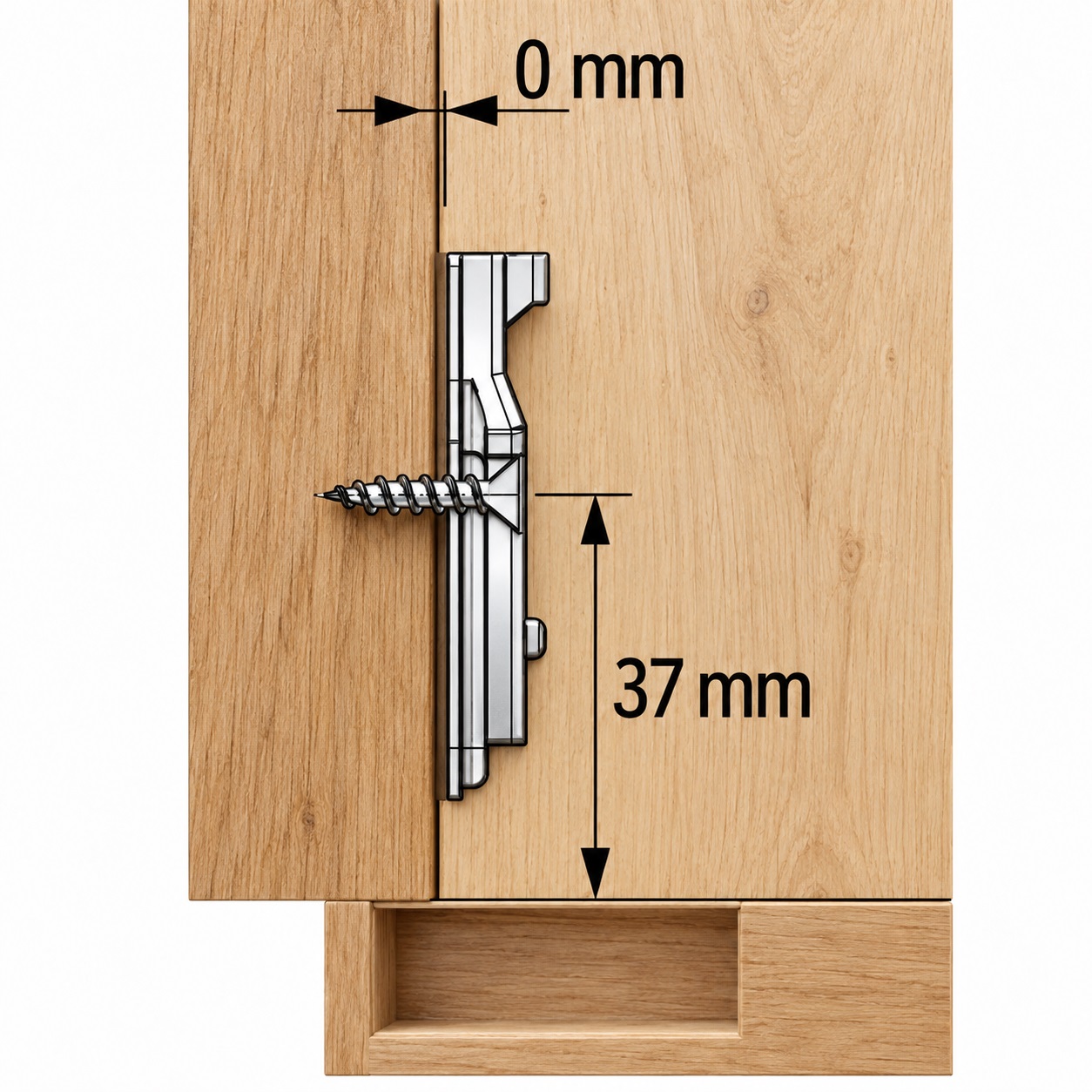

• Podpěra a hloubka dveří se pak nastavují pomocí nastavovacích šroubů na pantu a výška přes montážní desku. (pro více podrobností viz výkres sestavy)



Rozměry:

• Celková délka: 114,9 mm (4-17/32″)
• Celková šířka: 62,6 mm (2-15/32″)
• Celková výška: 25 mm (63/64″)
• Výška montážní desky: 0 mm
• Průměr nádoby: ⌀35 mm (1-3/8″)
• Hloubka květináče: 11,5 mm (29/64″)
• Vrtací vzor: 52 x 5,5 mm (2-3/64″ x 7/32″)
• Rozestup květináčů: 3 – 7 mm (přibližně 1/8″ – 9/32″)
• Tloušťka dveří: 14 – 22 mm (přibližně 35/64″ – 55/64″)
• Minimální šířka profilu pro dřevěné a hliníkové rámové dveře: 50 mm (1-31/32″)
• Úhel paprsku: 105°
• Nastavení podpěry: ±2,5 mm (cca ±3/32″)
• Nastavení hloubky: +2 mm / -1,5 mm (přibližně +5/64″ / -1/16″)



Další rozměry a podrobnosti viz technický výkres.

Materiál:

• Panty nábytku 9289590 jsou vyrobeny z pevné nerezové oceli (nerezové oceli)
• Nerezová ocel se vyznačuje vysokou odolností proti korozi, odolností a mechanickou stabilitou
• Navíc nabízí vyšší odolnost vůči teplu a oxidaci ve srovnání s konvenční ocelí, což jej činí zvláště vhodnou pro náročné nábytkové prvky a průmyslové komponenty.

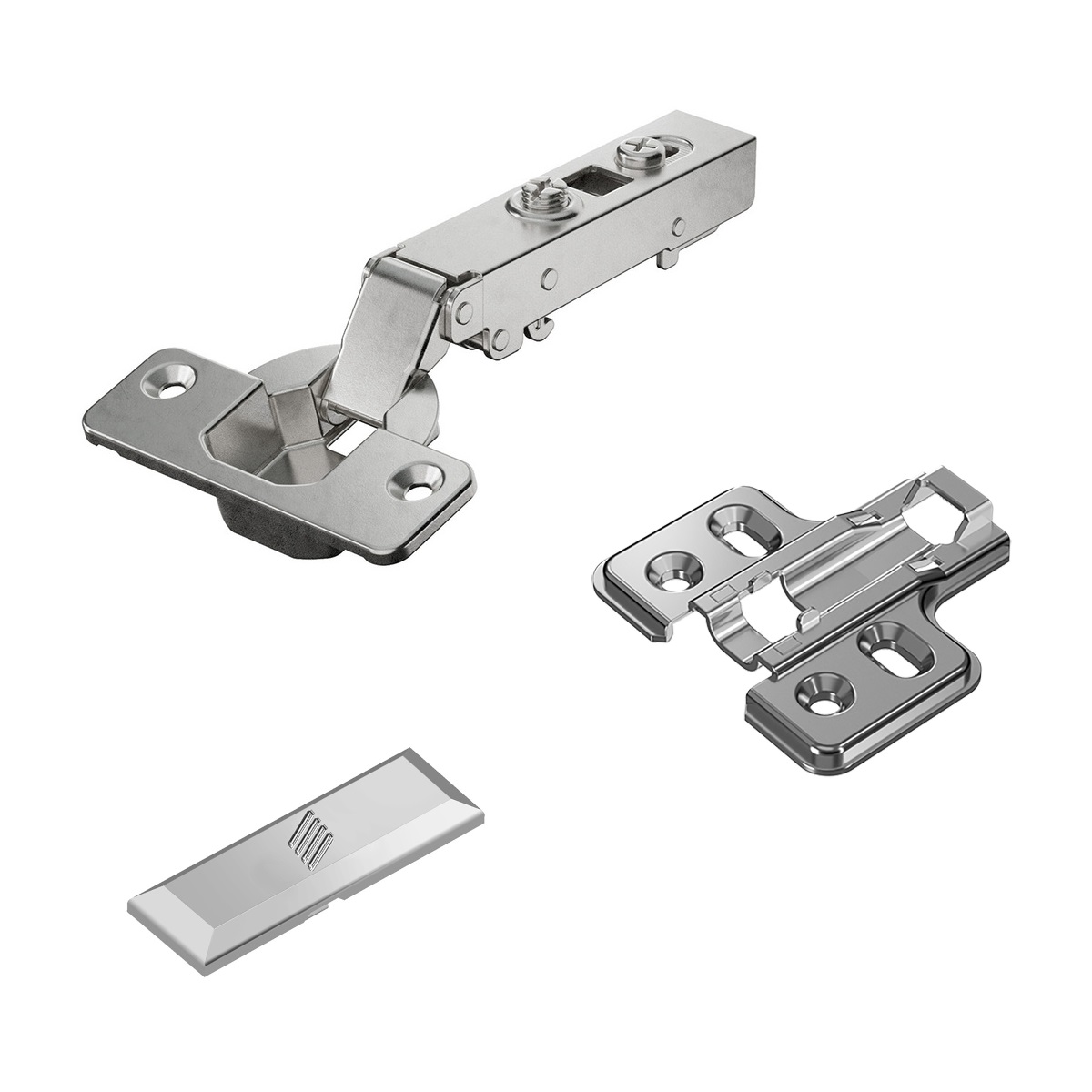

Součástí dodávky:

• Jednokusový nerezový nábytekový závěs 9289590 vyroben z pevné nerezové oceli, přírodní (nezpracované), verze: montážní deska s rozstupem 0 mm
• 1 kusová křížová montážní deska 9289598, vyrobená z nerezové oceli, výška: 0 mm
• Jednodílný kryt na 9289610 závěsného ramene, vyrobený z nerezové oceli
• Tato položka neobsahuje montážní šrouby

Doplňující informace:

• Stáhnout návod k montáži

Čísla výrobků výrobce:

• Článek ID: 9289590 a 9289598
• GTIN číslo (EAN, UPC): 4023149257445 a 4023149257476

Výrobce: Hettich
