Popis

2 kusy vysoce kvalitního šroubovacího pantu, vyrobeného z masivní nerezové oceli SUS304 (V2A nebo 1.4301), povrch: lesklý leštěný, B-1059-3 (10659), velikost: 64 mm (2-33/64″), nosnost: 9,7 kg (21 lbs)

Aplikace:

Robustní plochý pant pro dveře strojů, údržbové poklopy a mnoho dalšího.

Šroubovací pant B-1059-3 (10659) spojuje dveře nebo klapky s karoserií nebo rámem a umožňuje snadný, trvalý rotační pohyb.



Plochý design je zvláště vhodný pro šroubovací aplikace na pouzdra, kryty strojů a skříně.

Nerezová ocel SUS304 nabízí dobrou odolnost proti korozi, což činí pant vhodným pro vlhké nebo náročnější prostředí.

Leštěný povrch zajišťuje čistý a kvalitní vzhled a usnadňuje čištění.

6 zapuštěných otvorů umožňuje stabilní upevnění, takže hlavy šroubů mohou být většinou zarovnané s čepelemi pantu.

Při použití dvou pantů vertikálně je referenční hmotnost dveří až 9,7 kg (21 lbs) pro velikost dveří 700 mm (27-9/16″) x 350 mm (13-25/32″).

Vysoce kvalitní ploché panty B-1059-3 jsou ideální mimo jiné pro různé věci:

• Dveře uzavření
• Kryty strojů
• Nerezové pouzdro
• Řídicí skříně
• Klapky zařízení
• Dveře skříní
• Dveře strojů
• Údržbové poklopy

Technické detaily:

• Hmotnost: 21 g (pro 2 kusy: 42 g)
• Nosnost (nosnost): 9,7 kg (21 lbs) – pro 2 kusy
• Velikost: 64 mm (2-33/64″)

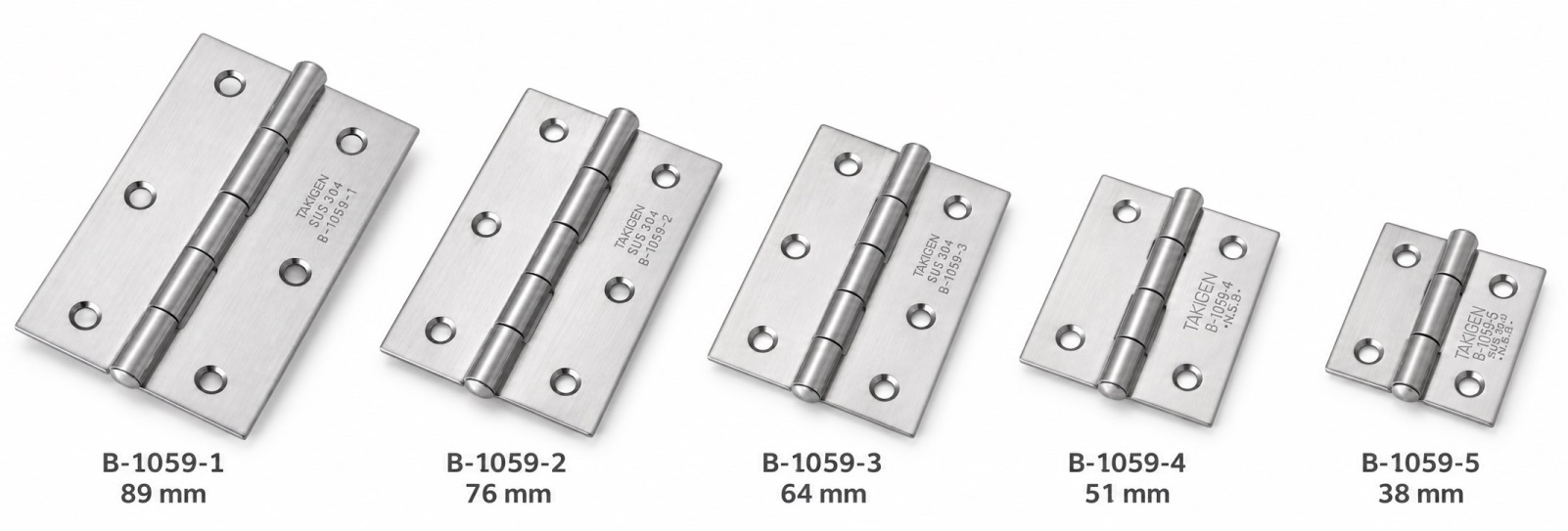

• Dostupné v 5 velikostech: 38 mm, 51 mm, 64 mm, 76 mm a 89 mm
• Snadná instalace, stabilní
• Tloušťka materiálu 0,8 mm (1/32″)
• 6 zapuštěných montážních otvorů
• Montážní otvory s ⌀4,5 mm
• Zahloubení s ⌀6 mm
• ⌀4,5 mm pantový čep
• Závěsný váleček s vnějším průměrem ⌀6 mm
• Pět kloubových segmentů
• Referenční dveře pro specifikaci hmotnosti: 700 mm (27-9/16″) x 350 mm (13-25/32″)
• Vhodné pro různé aplikace dveří a klapek
• Lesklý leštěný
• Odolné vůči povětrnostním vlivům, korozi nebo korozi
• Vysoká značková kvalita od společnosti TAKIGEN®

Povrch:

• Lesklý leštěný
• Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
• Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot

Shromáždění:

• Upevnění se provádí pomocí 6 x zapuštěných šroubů z nerezové oceli V2A, přibližně ⌀3,5 mm (není součástí balení)
• Plochý pant má 6 montážních otvorů s záhlubem
• Plochý pant se nejprve zarovná s dveřmi nebo klapkou a rámem do požadované polohy
• 6 upevňovacích bodů je označeno podle vzoru otvorů a v závislosti na použitém materiálu předvrtané nebo závitované
• Pant je poté připevněn vhodnými zapuštěnými šrouby
• Pro vizuálně čistou instalaci by hlavy šroubů měly být co nejvíce zarovněné v záhlubích
• Před konečným utažením je třeba zkontrolovat, zda lze dveře nebo klapku volně a bez výztuhy pohybovat

Rozměry:

• Délka: 64 mm (2-33/64″)
• Šířka: 40 mm (1-37/64″)
• Tloušťka materiálu: 0,8 mm (1/32″)
• Vzor dírky: 48 mm (1-57/64″)
• Počet spojových segmentů: 5

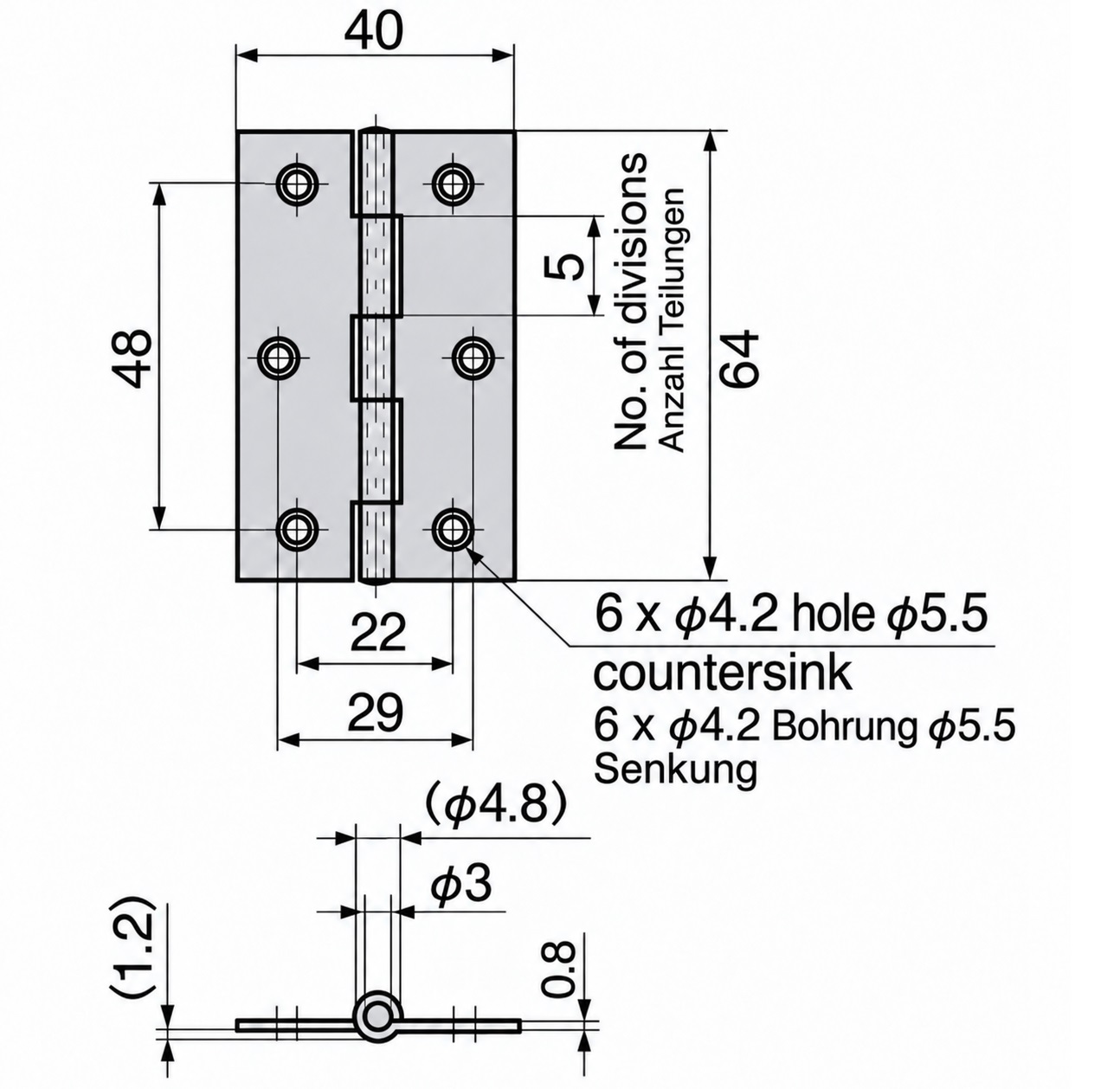

Další rozměry a podrobnosti viz technický výkres.

Materiál:

• Ploché panty B-1059-3 jsou vyrobeny z masivní nerezové oceli SUS304 (V2A nebo 1.4301)
• Nerezová ocel SUS304 se vyznačuje vysokou odolností proti korozi a odolností, což ji činí ideální pro použití v náročných podmínkách
• Navíc nabízí atraktivní rozhraní, které je moderní a snadné na údržbu

Součástí dodávky:

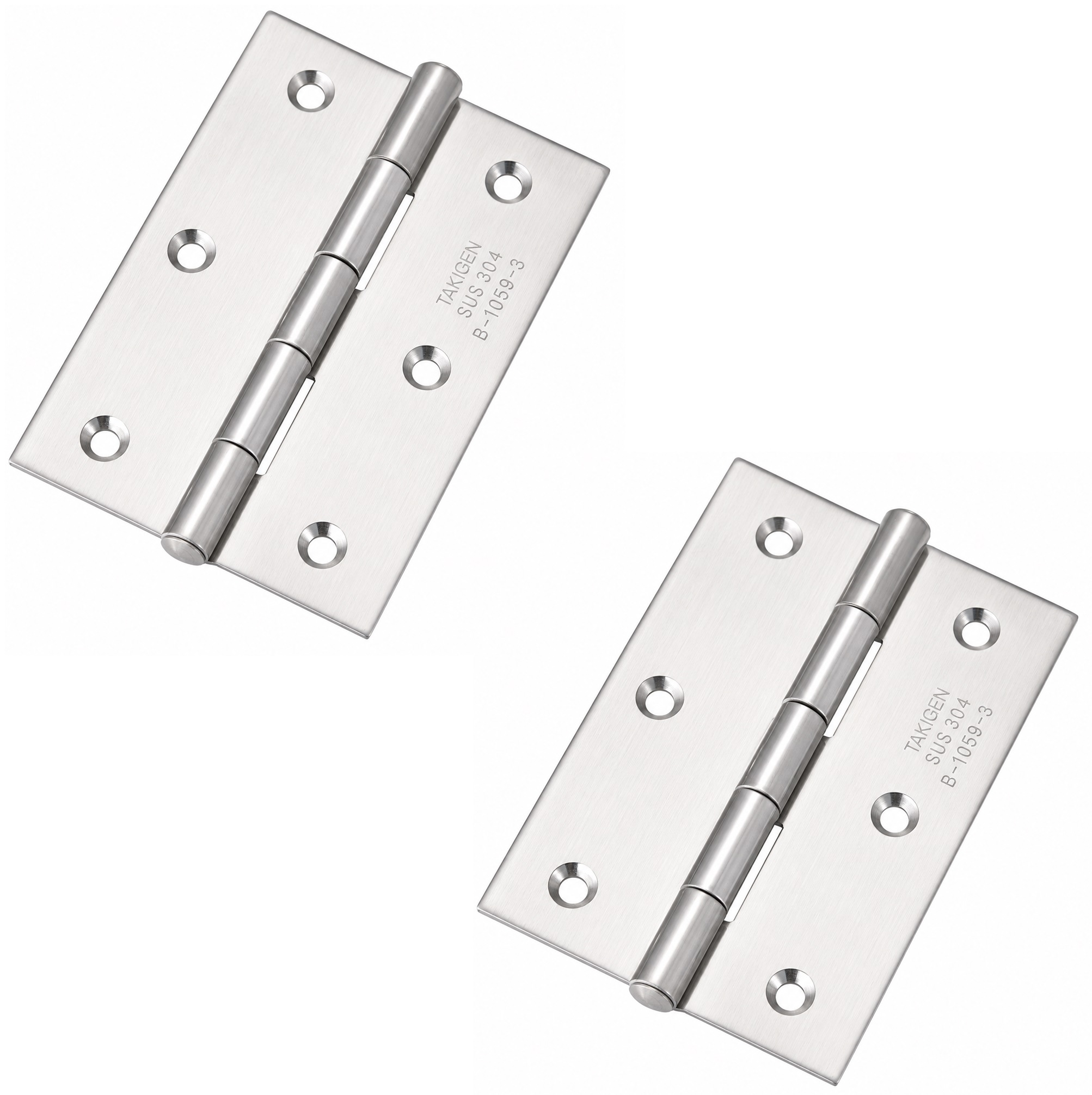

• 2 díly plochého pantu B-1059-3 (10659) vyrobené z pevné nerezové oceli SUS304, lesklý leštěný materiál, 64 mm (2-33/64″)
• Tato položka neobsahuje montážní šrouby

Čísla výrobků výrobce:

• ID článku: 10659
• Číslo položky: B-1059-3

Výrobce: TAKIGEN (Japonsko)
