Popis
Dvoudílný kompaktní offsetový pant, vyrobený z masivní nerezové oceli SUS304 (V2A nebo 1.4301), povrch: lesklý leštěný, TH-25SUS (2233), výška: 35 mm (1-3/8″), nosnost: 4,5 kg (10 lbs)

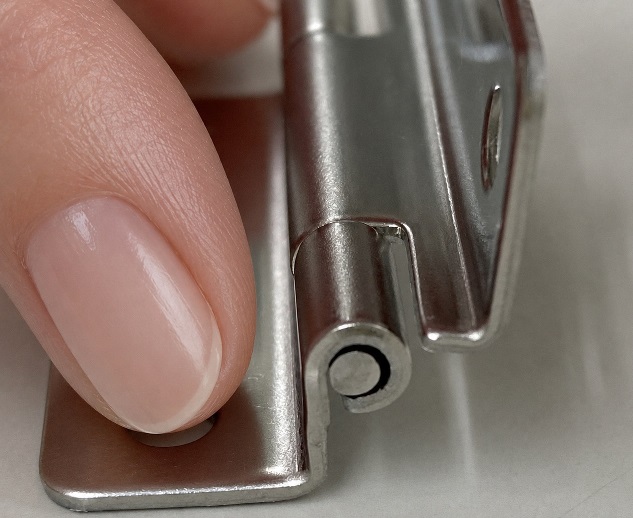

Aplikace:
Robustní posunovací pant pro silné dveře, krytové dveře, údržbové průlezy a mnoho dalšího.
Pant klikového kloubu TH-25SUS (2233) spojuje dveře a klapky s pouzdry, kde montážní plochy nejsou ve stejné rovině kvůli stupni nebo větší tloušťce materiálu.
Díky posunuté konstrukci překlenuje posun mezi dveřmi a rámem a umožňuje čisté a prostorově úsporné spojení pantem.

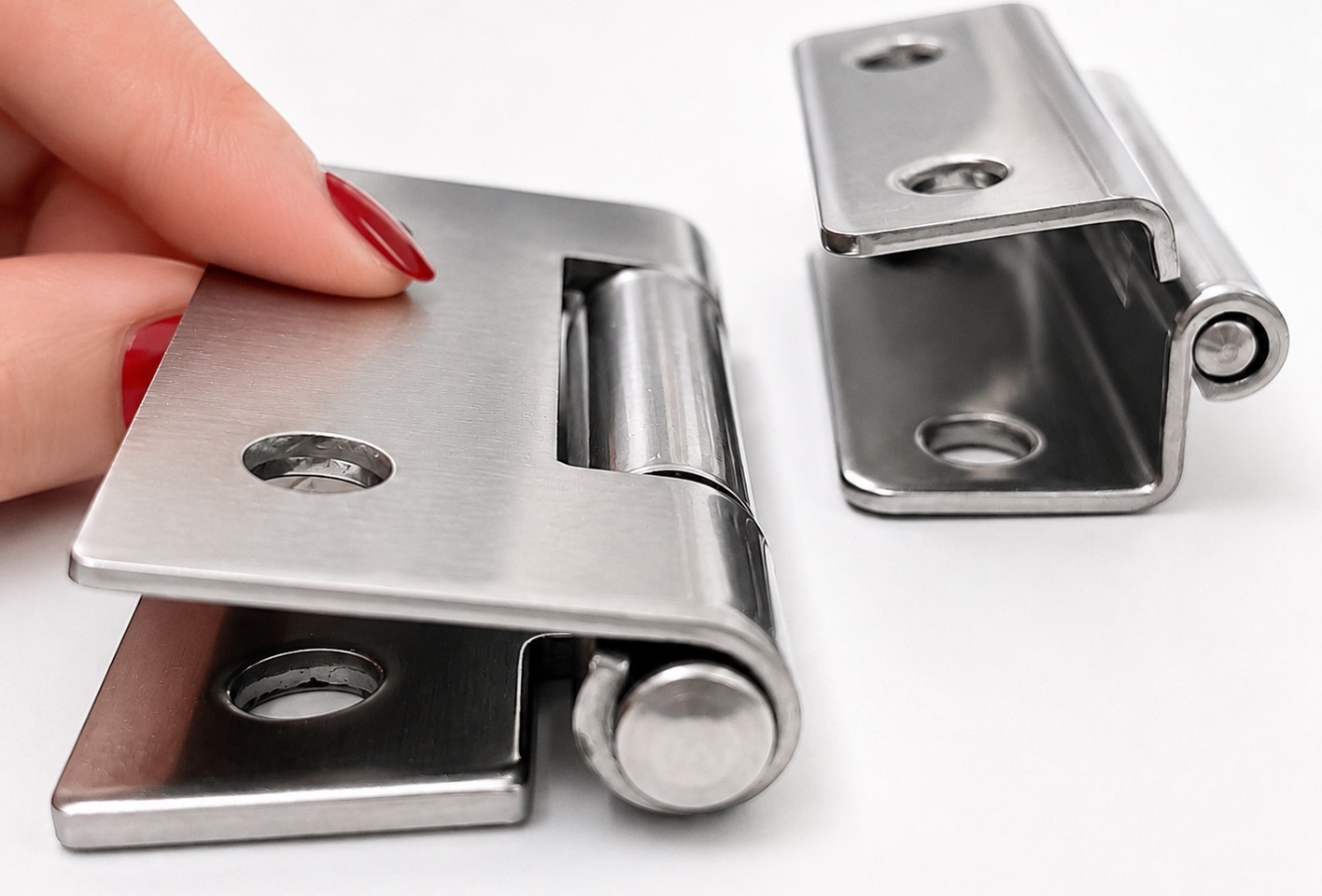

Kompaktní konstrukce o rozměrech 35 mm (1-3/8″) x 25 mm (63/64″) je zvláště vhodná pro menší spotřebiče, ozvučnice a údržbové dveře.
Všechny nezbytné součástky, včetně čepu pantu, jsou vyrobeny z nerezové oceli SUS304, která poskytuje vysokou odolnost proti korozi.
Leštěné pantové křídla také zajišťují kvalitní a snadno čistitelný povrch.
Při použití dvou pantů Tochigiya specifikuje referenční hmotnost dveří 4,5 kg, což činí TH-25SUS (2233) offsetový pant zvláště vhodným pro lehké dveře a klapky.
Vysoce kvalitní panty klikových hrotů TH-25SUS jsou ideální mimo jiné pro různé věci:
- Posunuté dveře
- Měřicí přístroje
- Komunikační zařízení
- Strojové pouzdro
- Kryty zařízení
- Řídicí skříně
- Dveře vybavení
- Silné dveře
- Dveře uzavření
- Údržbové poklopy
Technické detaily:
- Hmotnost: 10 g (pro 2 kusy: 20 g)
- Nosnost (nosnost): 4,5 kg (10 lbs) – pro 2 kusy
- Výška: 35 mm (1-3/8″)
- Snadná instalace, stabilní
- Posunutý nebo stupňovitý design
- Vhodné pro silné a zapuštěné dveře
- Čep pantu je také vyroben ze SUS304
- Čtyři montážní otvory o ⌀3,5 mm (9/64″)
- Vhodné pro technická zařízení a pouzdra
- Shoda s RoHS2
- Shoda s TSCA-PBT5
- Lesklý leštěný
- Odolné vůči povětrnostním vlivům, korozi nebo korozi
- Vysoká kvalita značky TOCHIGIYA®
Povrch:
- Lesklý leštěný
- Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
- Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot
Shromáždění:
- Upevnění se provádí šrouby s hlavou pánve M3 z nerezové oceli A2 nebo dřevěnými šrouby s hlavou pánve 3,0 x 12 mm nebo 3,0 x 16 mm (nejsou součástí balení)
- Klikový pant TH-25SUS má 4 montážní otvory
- Nejprve musí být přesně určeny pozice dvou pantových rámů na dveřích nebo klapkách a na rámu a čtyři upevňovací body musí být označeny podle rozestupu otvorů 15 mm (19/32″) x 25 mm (63/64″)
- Poté se připraví potřebné otvory nebo závity
- Schodový pant je připevněn ke dveřím a rámu dvěma upevňovacími šrouby na každém listu pantu
- Tvar posunu musí být zarovnán tak, aby byl stávající posun mezi dvěma úrovnemi montáže kompenzován
- Než jsou šrouby konečně utaženy, musí být dveře a rám zarovnány a musí být zkontrolován volný rotační pohyb pantu
- Pro hmotnost dveří do referenční hodnoty 4,5 kg specifikovanou výrobcem jsou k dispozici dva klikové panty TH-25SUS.
Rozměry:
- Celková výška: 35 mm (1-3/8″)
- Celková šířka: 25 mm (63/64″)
- Tloušťka materiálu: 1 mm (3/64″)
- Horizontální rozestup otvorů: 15 mm (19/32″)
- Vertikální rozestup otvorů: 25 mm (63/64″)
- Vzdálenost mezi středem otvoru a vnějším okrajem: 5 mm
- Průměr montážního otvoru: 4 x ⌀3,5 mm (9/64″)
- Poloměr rohu: 4 x R2 mm
- Průměr čepu: ⌀2 mm (5/64″)

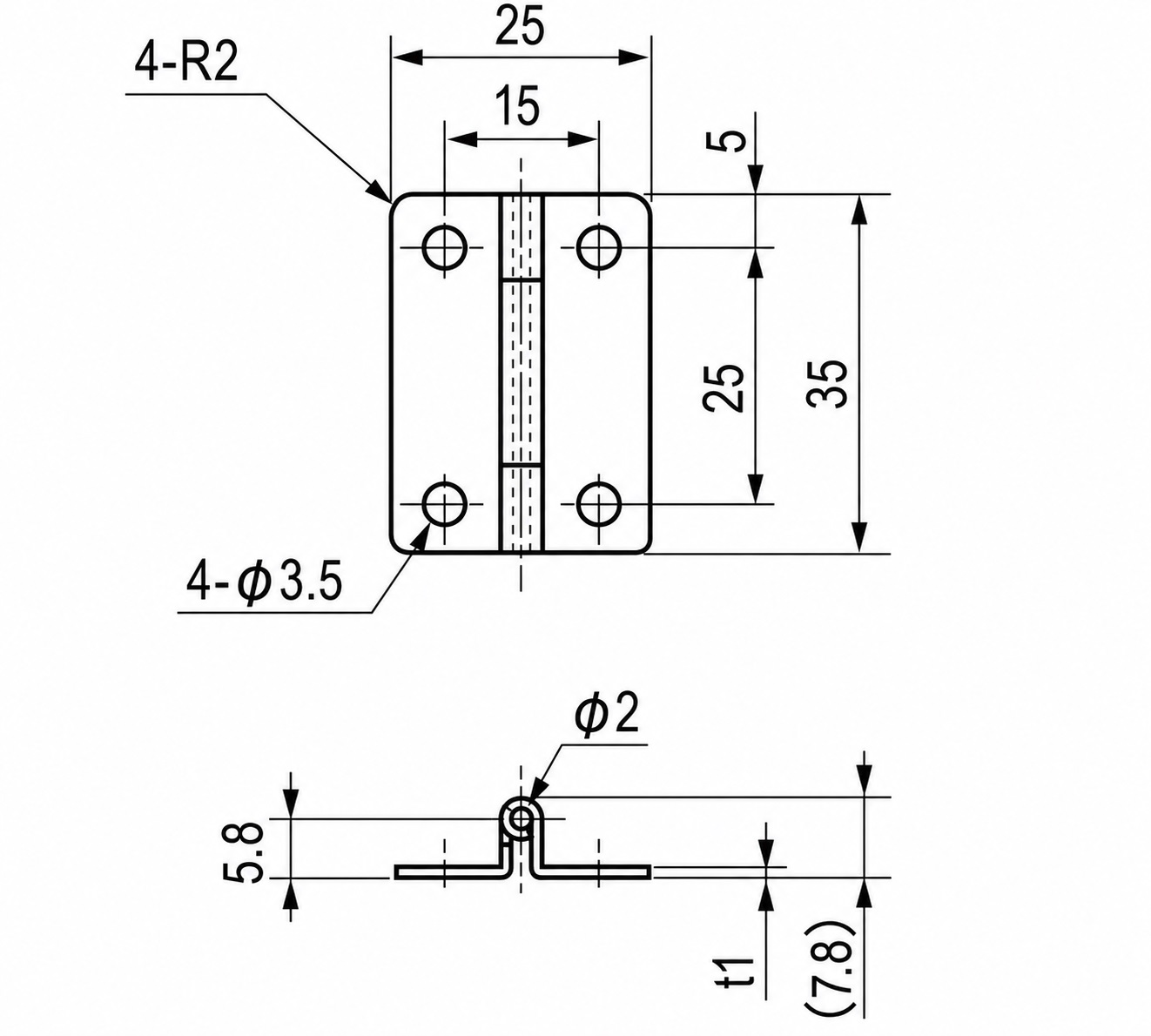

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Panty klikového hřídelního hřídelníku TH-25SUS jsou vyrobeny z masivní nerezové oceli SUS304 (V2A nebo 1.4301)
- Nerezová ocel SUS304 se vyznačuje vysokou odolností proti korozi a odolností, což ji činí ideální pro použití v náročných podmínkách
- Navíc nabízí atraktivní rozhraní, které je moderní a snadné na údržbu
Součástí dodávky:

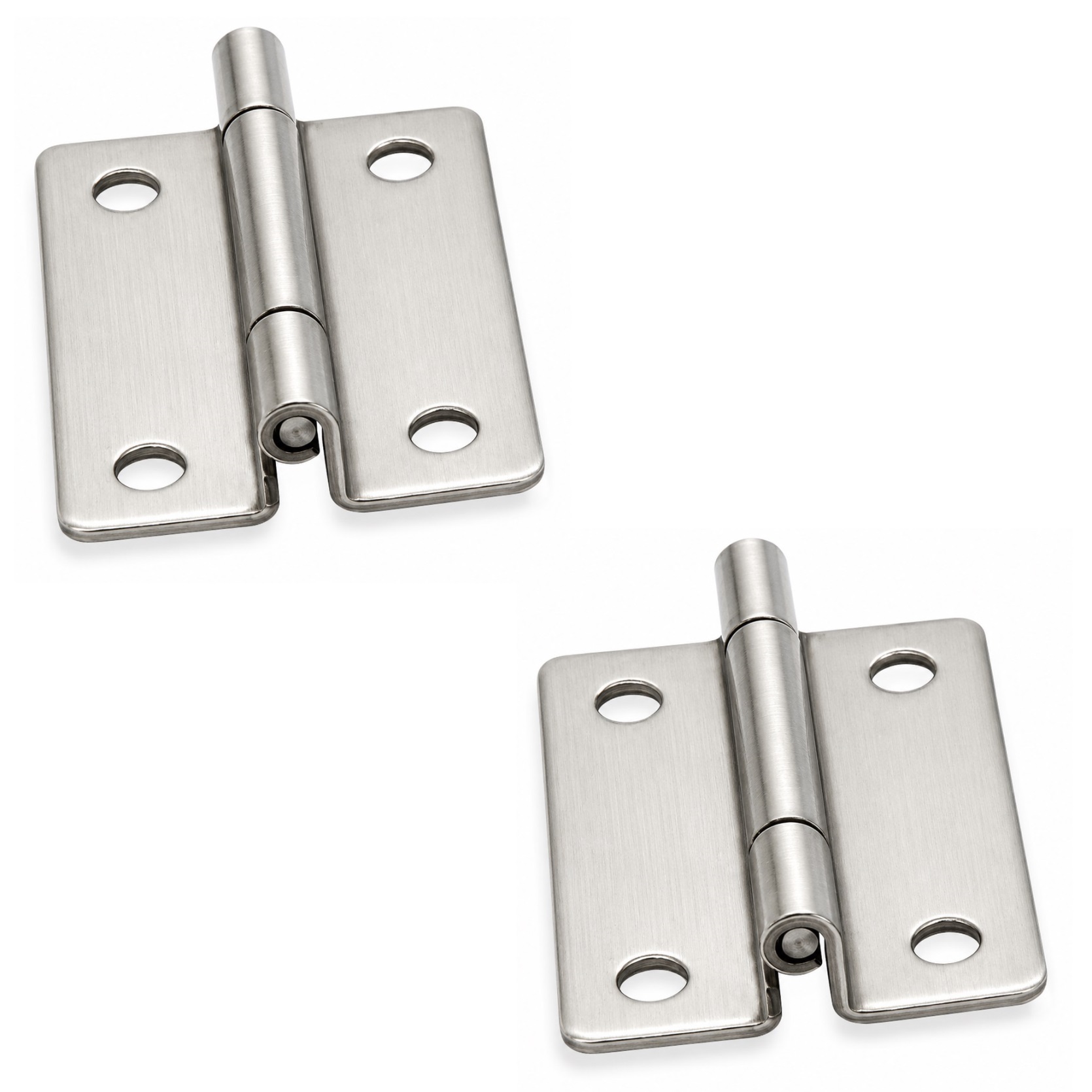

- 2 kusy TH-25SUS (2233) Pevná nerezová kliková pant SUS304, lesklý leštěný výstroj, 1-3/8″ (35 mm)
- Tato položka neobsahuje montážní šrouby
Čísla výrobků výrobce:
- ID článku: 2233
- Číslo položky: TH-25SUS
Výrobce: TOCHIGIYA (Japonsko)
