Popis

2 kusy vysoce kvalitního šroubovacího pantu, vyrobeného z pevné nerezové oceli SUS304 (V2A nebo 1.4301), povrch: lesklý leštěný, B-1059-4 (10660), velikost: 51 mm (2-1/64″), nosnost: 6,7 kg (15 lbs)

Aplikace:

Robustní plochý pant pro dveře strojů, údržbové poklopy a mnoho dalšího.

Šroubovací pant B-1059-4 (10660) spojuje dveře nebo poklopy s karoserií nebo rámem, což umožňuje snadný a trvalý rotační pohyb.

Plochý design je zvláště vhodný pro šroubovací aplikace na pouzdra, kryty strojů a skříně.

Nerezová ocel SUS304 nabízí dobrou odolnost proti korozi, což činí pant vhodným pro vlhké nebo náročnější prostředí.

Leštěný povrch zajišťuje čistý a kvalitní vzhled a usnadňuje čištění.

4 zapuštěné otvory umožňují stabilní upevnění, takže hlavy šroubů mohou být téměř zarovnané s čepelemi pantu.

Při použití dvou pantů vertikálně je referenční hmotnost dveří až 6,7 kg (15 lbs) pro velikost dveří 600 mm (23-5/8″) x 300 mm (11-13/16″).

Vysoce kvalitní ploché panty B-1059-4 jsou ideální mimo jiné pro tyto věci:

• Dveře uzavření
• Kryty strojů
• Nerezové pouzdro
• Řídicí skříně
• Klapky zařízení
• Dveře skříní
• Dveře strojů
• Údržbové poklopy

Technické detaily:

• Hmotnost: 15 g (pro 2 kusy: 30 g)
• Nosnost (nosnost): 6,7 kg (15 lbs) – pro 2 kusy
• Velikost: 51 mm (2-1/64″)

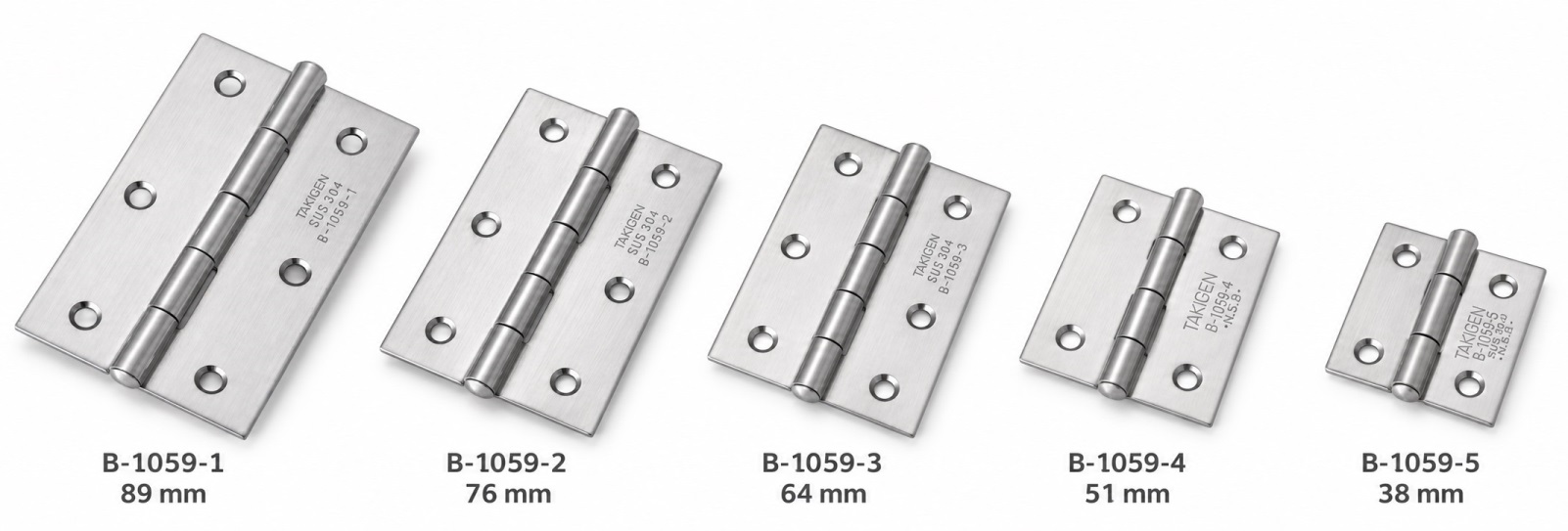

• Dostupné v 5 velikostech: 38 mm, 51 mm, 64 mm, 76 mm a 89 mm
• Snadná instalace, stabilní
• Tloušťka materiálu 0,8 mm (1/32″)
• 4 zapuštěné montážní otvory
• Montážní otvory s ⌀4,5 mm
• Zahloubení s ⌀5,5 mm
• Čep pantu s ⌀3 mm
• Závěsný váleček s vnějším průměrem ⌀4,8 mm
• Pět kloubových segmentů
• Referenční dveře pro specifikaci hmotnosti: 600 mm (23-5/8″) x 300 mm (11-13/16″)
• Vhodné pro různé aplikace dveří a klapek
• Lesklý leštěný
• Odolné vůči povětrnostním vlivům, korozi nebo korozi
• Vysoká značková kvalita od společnosti TAKIGEN®

Povrch:

• Lesklý leštěný
• Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
• Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot

Shromáždění:

• Upevnění se provádí pomocí 4 x zapuštěných šroubů z nerezové oceli V2A, přibližně ⌀3,5 mm (není součástí součásti)
• Plochý pant má 4 montážní otvory s záhlubem
• Plochý pant se nejprve zarovná s dveřmi nebo klapkou a rámem do požadované polohy
• 4 upevňovací body jsou označeny podle vzoru otvorů a v závislosti na použitém materiálu jsou předvrtány nebo závitovány
• Pant je poté připevněn vhodnými zapuštěnými šrouby
• Pro vizuálně čistou instalaci by hlavy šroubů měly být co nejvíce zarovněné v záhlubích
• Před konečným utažením je třeba zkontrolovat, zda lze dveře nebo klapku volně a bez výztuhy pohybovat

Rozměry:

• Délka: 51 mm (2-1/64″)
• Šířka: 34,5 mm (1-23/64″)
• Tloušťka materiálu: 0,8 mm (1/32″)
• Vzor otvorů: 36 mm (1-27/64″)
• Počet spojových segmentů: 5

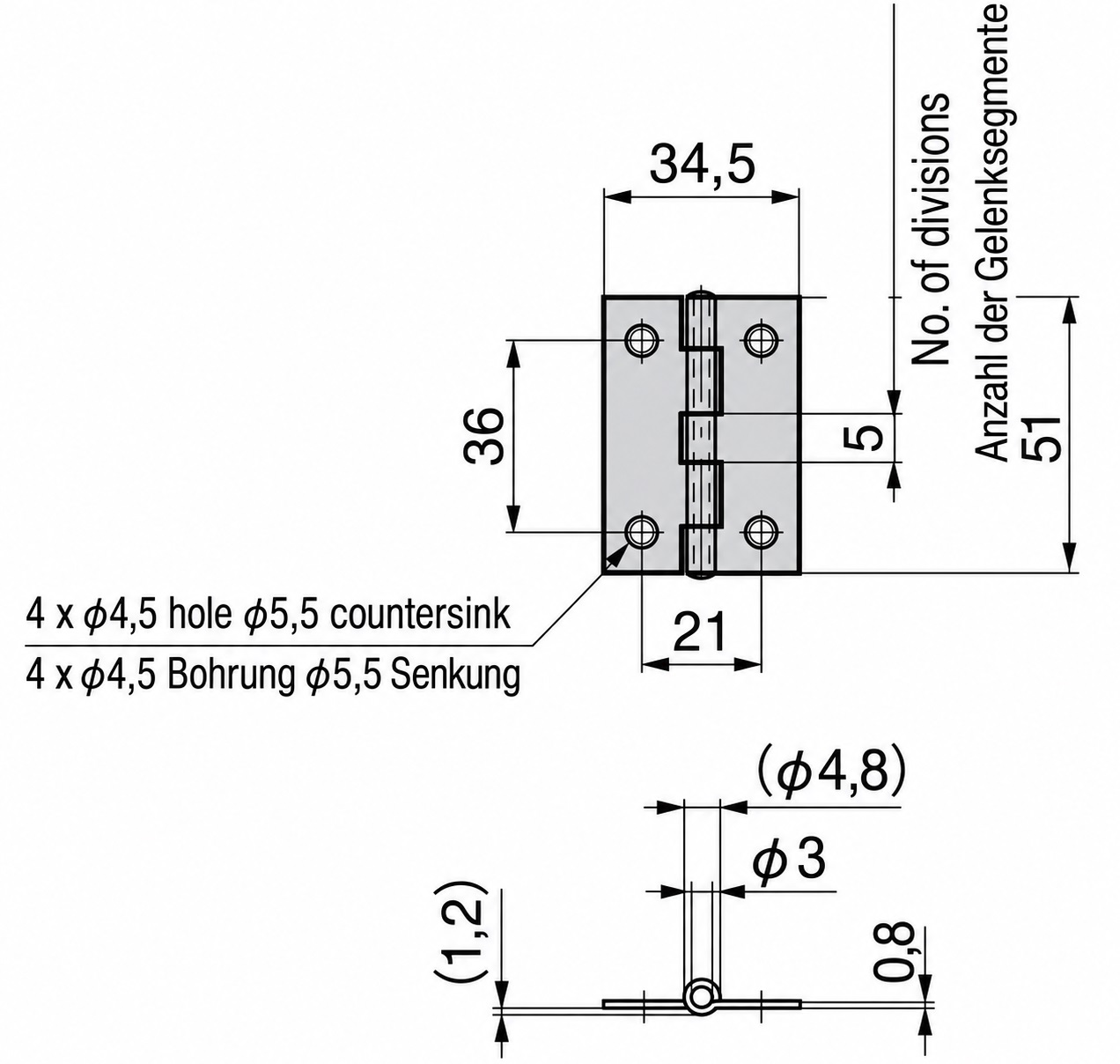

Další rozměry a podrobnosti viz technický výkres.

Materiál:

• Ploché panty B-1059-4 jsou vyrobeny z pevné nerezové oceli SUS304 (V2A nebo 1.4301)
• Nerezová ocel SUS304 se vyznačuje vysokou odolností proti korozi a odolností, což ji činí ideální pro použití v náročných podmínkách
• Navíc nabízí atraktivní rozhraní, které je moderní a snadné na údržbu

Součástí dodávky:

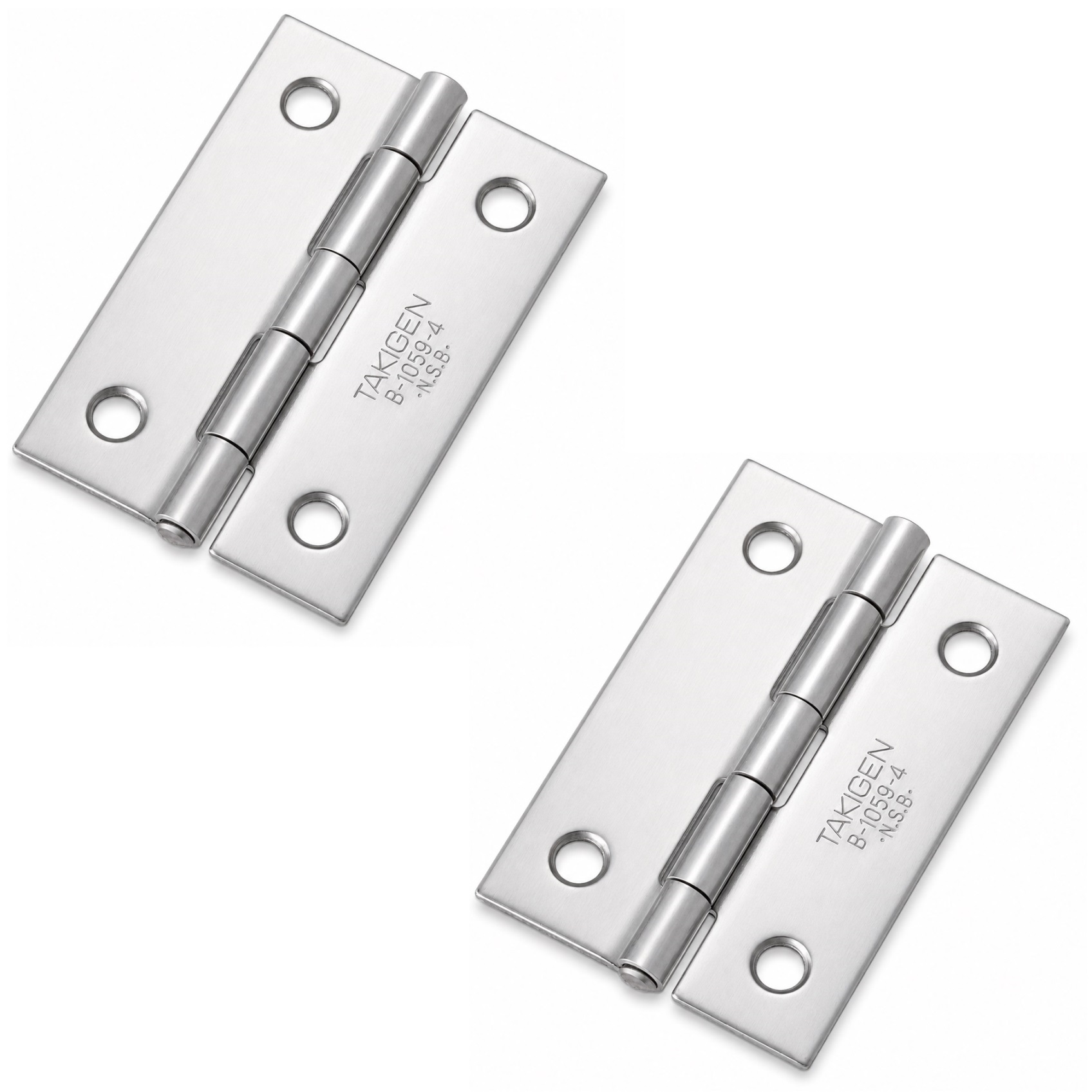

• 2 díly plochého pantu B-1059-4 (10660) vyrobené z pevné nerezové oceli SUS304, lesklý leštěný materiál, 51 mm (2-1/64″)
• Tato položka neobsahuje montážní šrouby

Čísla výrobků výrobce:

• ID článku: 10660
• Číslo položky: B-1059-4

Výrobce: TAKIGEN (Japonsko)
