Popis
2 kusy vysoce kvalitního robustního displejového pantu, vyrobeného z pevné nerezové oceli SUS304 (V2A nebo 1.4301), povrch: lesklý leštěný, B-1004-3-L (10567), výška: 50 mm (1-31/32″), verze: vlevo, nosnost: 7 kg (16 lbs)
Aplikace:
Robustní zvedací panty pro dveře, údržbové poklopy a mnoho dalšího.
Verze: vlevo. Pro dveře a klapky na levé panty.
Zvedací pant B-1004-3-L (10567) spojuje dveře nebo klapky s pouzdrem odnímatelným způsobem.
Zvednutím lze pohyblivou součást oddělit od trvale upevněné části pantu, aniž by došlo k povolení upevňovacích šroubů.
Materiál SUS304 a povrch leštěný zrcadlem poskytují vysokou odolnost proti korozi pro kuchyňské, námořní i venkovní aplikace.
Šest zapuštěných otvorů umožňuje zapuštění a nízkointerferencní upevnění pomocí šroubů M3.
Při použití dvou pantů vertikálně uvádí TAKIGEN jako referenční hodnotu hmotnost dveří 7 kg (16 lbs).
Vysoce kvalitní panty zavěšení B-1004-3-L jsou ideální mimo jiné pro tyto věci:
- Vnější kryt
- Dveře strojů
- Dveře vybavení
- Kryty strojů
- Dveře kuchyňských spotřebičů
- Dveře
- Údržbové poklopy
Technické detaily:
- Verze: levá
- Hmotnost: 40 g (pro 2 kusy: 80 g)
- Nosnost (nosnost): 7 kg (16 lbs) – pro 2 kusy
- Výška: 50 mm (1-31/32″)

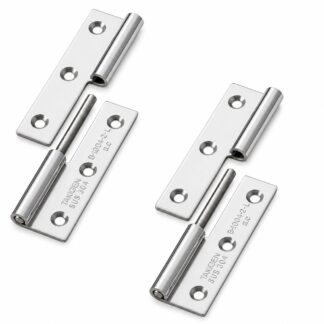

- Dostupné ve 2 povrchových úpravách: levá a pravá, ve 2 materiálech: nerezová ocel a ocel SUS304, a ve 3 délkách: 50 mm, 64 mm a 75 mm
- Snadná instalace, stabilní
- Odnímatelná dvoudílná konstrukce
- Tloušťka materiálu: 1,5 mm (1/16″)
- Šest zapuštěných otvorů pro šrouby M3
- ⌀4 mm (5/32″) pantový čep
- Dveře lze sundat bez povolení šroubů
- Vhodné pro vnitřní i venkovní použití
- Shoda s RoHS10
- Lesklý leštěný
- Odolné vůči povětrnostním vlivům, korozi nebo korozi
- Vysoká značková kvalita od společnosti TAKIGEN®
Povrch:
- Lesklý leštěný
- Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
- Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot
Shromáždění:
- Upevnění se provádí pomocí 6 kusů zapuštěných šroubů M3 (nejsou součástí balení)
- Vlajkový pant B-1004-3-L (10567) má 6 montážních otvorů
- Vzdálenost mezi montážními otvory je 21 mm (53/64″) vodorovně a 20 mm (25/32″) vertikálně
- Nejprve musí být pozice obou polovin závěsu označeny podle směru levého zarážky a musí být připraveno šest upevňovacích bodů
- Polovina pantu na straně pouzdra je upevněna třemi šrouby M3 s zapuštěnými plochami
- Polovina pantu na straně dveří je také upevněna třemi šrouby M3 s zapuštěnými šrouby
- Obě poloviny pantu musí být zarovnané, aby bylo možné čep zasunout bez napětí
- Dveře nebo klapka jsou pak připevněny k pantu shora
- Nakonec je nutné zkontrolovat hladkost, úplné zachycení čepu a pevné usazení všech šroubů
Rozměry:
- Celková výška zvedacího pantu: 50 mm (1-31/32″)
- Šířka: 32 mm (1-17/64″)
- Průměr čepu pantů: ⌀4 mm (5/32″)

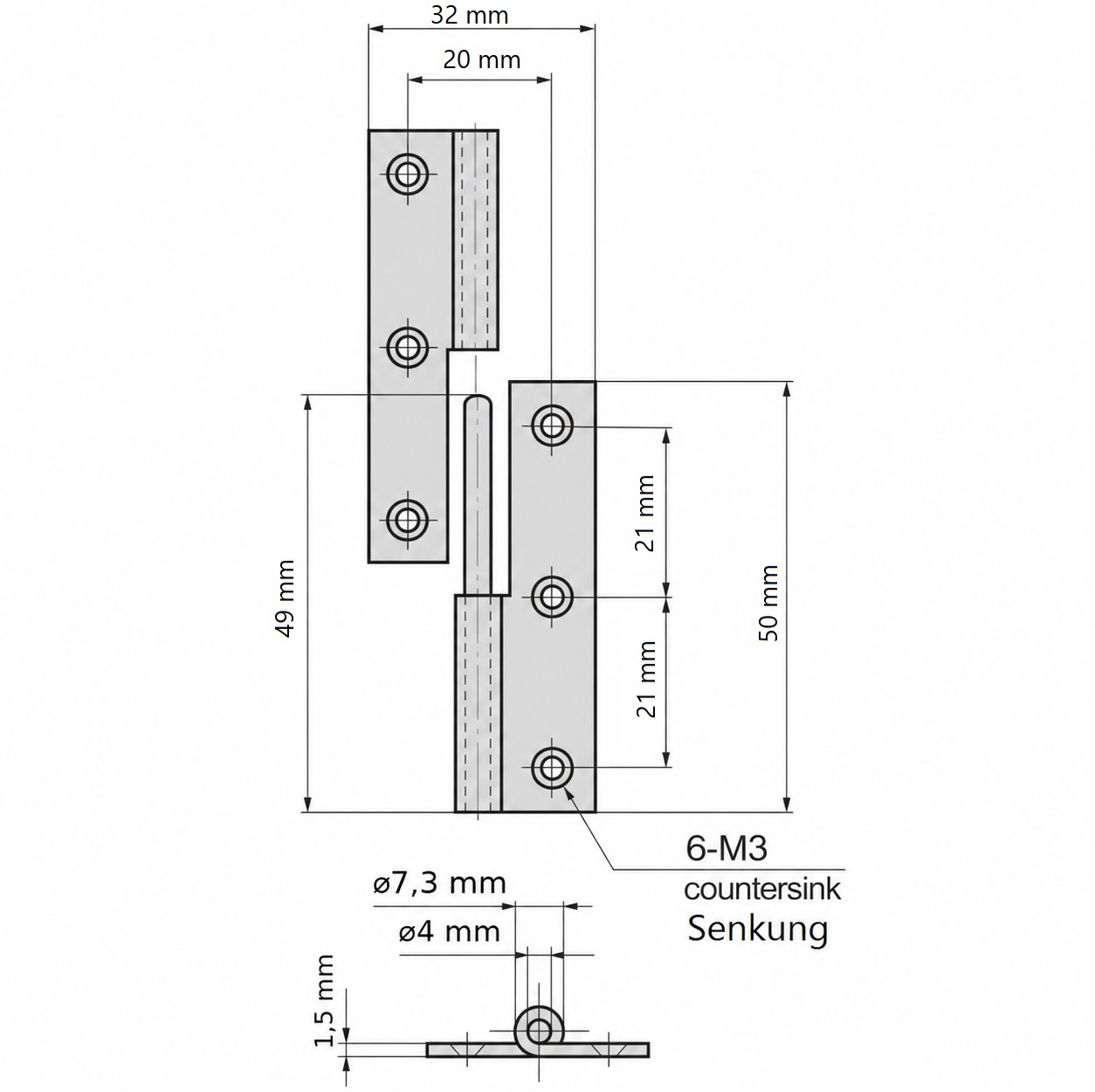

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Vlajkové panty B-1004-3-L jsou vyrobeny z pevné nerezové oceli SUS304 (V2A nebo 1.4301)
- Nerezová ocel SUS304 se vyznačuje vysokou odolností proti korozi a odolností, což ji činí ideální pro použití v náročných podmínkách
- Navíc nabízí atraktivní, leštěný nebo saténový povrch, který je moderní a snadno udržovatelný
Součástí dodávky:

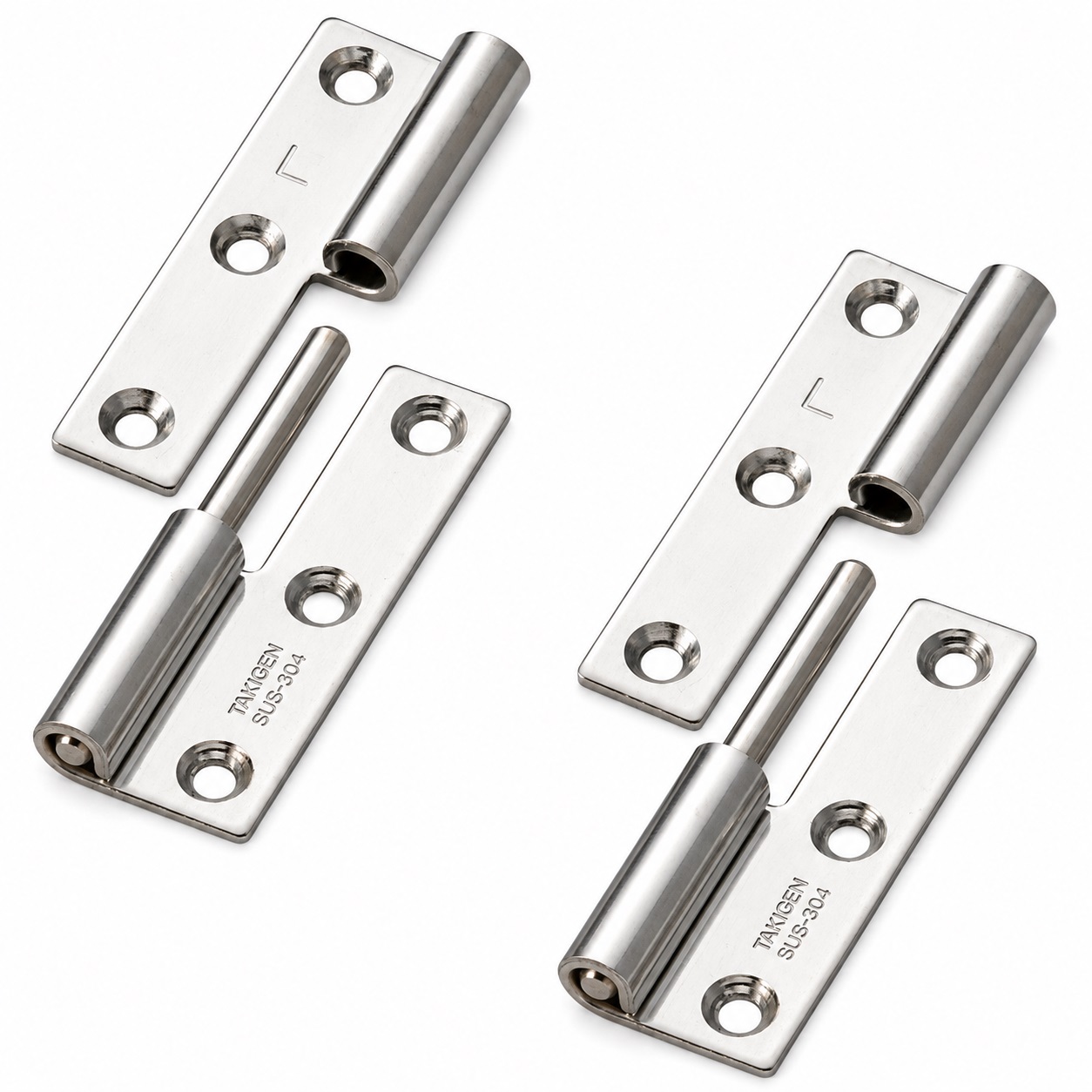

- 2 díly zvedacího pantu B-1004-3-L (10567) vyrobeného z pevné nerezové oceli SUS304, lesklý leštěný, 50 mm (1-31/32″), verze vlevo
- Tato položka neobsahuje montážní šrouby
Čísla výrobků výrobce:
- ID článku: 10567
- Číslo položky: B-1004-3-L
- GTIN číslo (EAN, UPC): 0618455525872
Výrobce: TAKIGEN (Japonsko)
