Popis
Praktický tlačítkový uzávěr (přítlačná závora) pro tloušťku dveří 18 mm (45/64″) – 21 mm (53/64″), vyrobený z robustního polyamidu (PA, nylon), povrch: hnědý, SL-B211-BR
Aplikace:

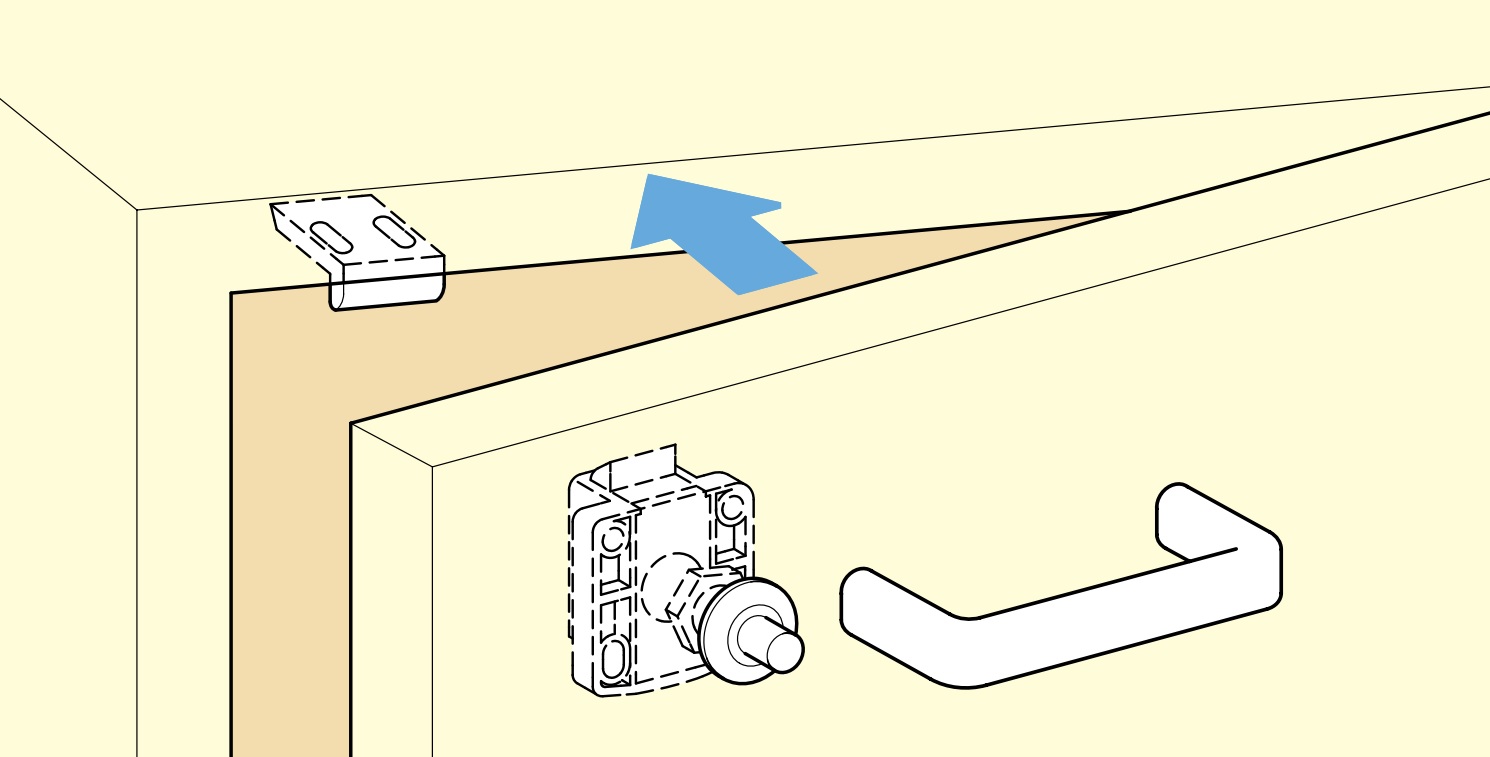

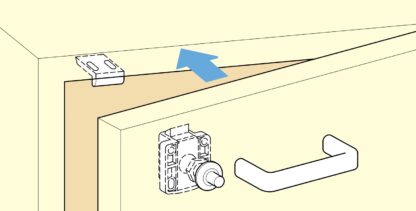

Push-Latch pro přestavbu obytného vozu, interiér jachty, karavanový nábytek a mnoho dalšího.
Zapínání na tlačítko SL-B211-BR je opatřeno tlačítkem s robustní posuvnou západkou.
Jeho kompaktní design vyžaduje pouze 15 mm otvor a téměř nevyčnívá, což umožňuje jednoduchý design přední části.
Integrovaný pružinový mechanismus udržuje dveře bezpečně zavřené s hmotností přibližně 16 kgf – i v případě vibrací ve vozidle nebo lodi.
Distanční kroužek umožňuje přizpůsobení tloušťce dveří 18 až 21 mm a zajišťuje uchycení bez vůle.
Polyamidové pouzdro odolné proti opotřebení je lehké, odolné proti korozi a vlhkosti.
Vysoce kvalitní tlačítkové uzávěry 140-060-011 jsou ideální mimo jiné pro:
- Vybavení prodejen
- Veletržní nábytek
- Nábytková dvířka
- Trénink
- Dveře
- Lehký nábytek
- Kuchyňské nástěnné skříňky
- Přestavba obytného vozu
- Interiér jachty
- Nábytek do karavanů
Technické detaily:
- Hmotnost: 23,5 g
- Nosnost (nosnost): 156,8 N (16 kp)
- Velikost: 26 mm (1-1/32″)

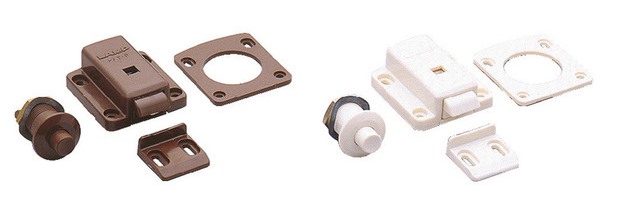

- K dispozici v barvách: slonová kost a hnědá
- K dispozici pro normální dveře (18-21 mm) a pro silné dveře (22-25 mm)
- Snadná instalace, praktická, stabilní
- Udržuje dveře bezpečně zavřené silou pružiny
- Tiché otevírání stisknutím tlačítka
- Snadné přizpůsobení různým tloušťkám dveří
- Polyamid odolný proti korozi a nárazu
- Kompaktní instalační hloubka, ideální pro tenká čela
- Vysoká přídržná síla kolem 16 kgf
- Vhodné pro nábytek, vozidla a námořní dopravu
- Nízká hmotnost
- hnědý
- Robustní (odolný proti oděru, pružný, odolný vůči mnoha chemikáliím, odolný vůči teplu)
- vysoká značková kvalita od Sugatsune / LAMP®
Povrch:
- Hnědý
- Hnědá dodává pocit tepla a pohodlí, což vytváří útulnou a příjemnou atmosféru, ideální do obývacího a jídelního prostoru
- Hnědá se dobře hodí ke dřevu a je univerzální, neutrální barvou, která se dobře hodí k ostatním barvám a materiálům a vyzařuje nadčasovou eleganci

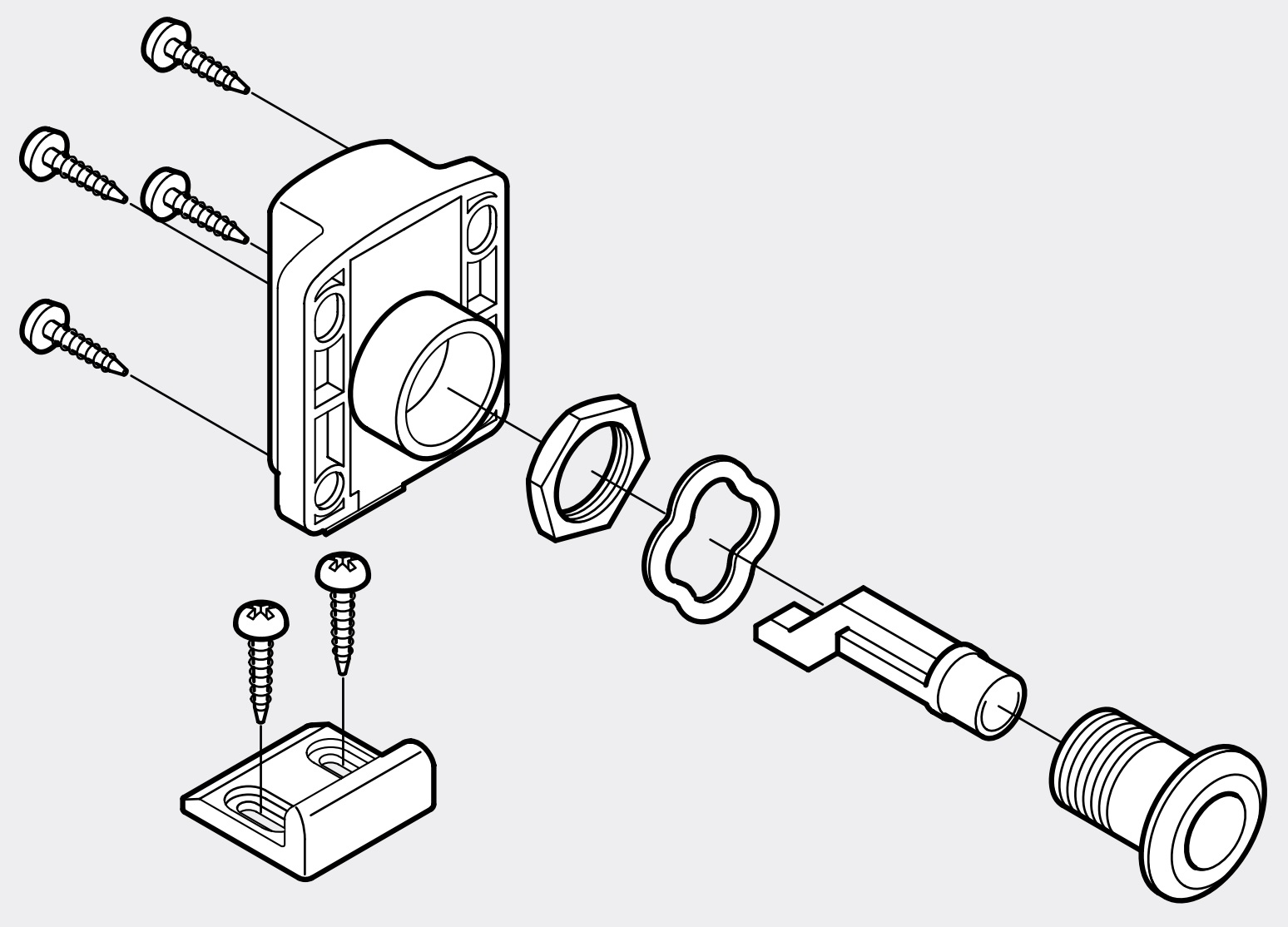

Shromáždění:
- Upevnění se provádí pomocí šesti šroubů, které jsou součástí dodávky (šroub do dřevotřísky s Pan-Head 3 x 14 mm)

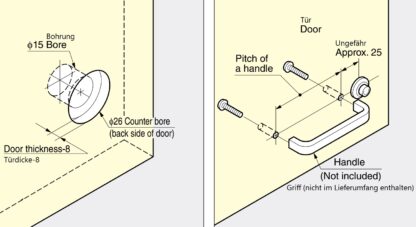

- Nejprve je třeba vytvořit hlavní otvor o průměru ⌀15 mm (19/32″)
- Poté je třeba na vnitřní straně dveří vytvořit protikus o průměru 26 mm (1-1/32″) a hloubce = tloušťka dveří − 8 mm
- Poté je tlačítko připevněno k otvoru pomocí matice
- Tělo závory se zašroubuje do předem nakreslených otvorů do drážek čtyřmi šrouby do dřevotřísky 3 x 14 mm, přičemž distanční kroužek se vkládá v závislosti na tloušťce dveří
- Protiplech se pak vyrovná na přední straně těla a přišroubuje se tak, aby šroub čistě zapadl na místo
- Nakonec se zkontroluje funkce zavírání a v případě potřeby se doladí pomocí štěrbinových otvorů (další podrobnosti viz montážní výkres)
Rozměry:
- Délka uzávěru na tlačítko: 40 mm (1-37/64″)
- Šířka: 36 mm (1-27/64″)
- Hloubka: 15 mm (19/32″)
- Průměr západky: ⌀20,5 mm (13/16″)

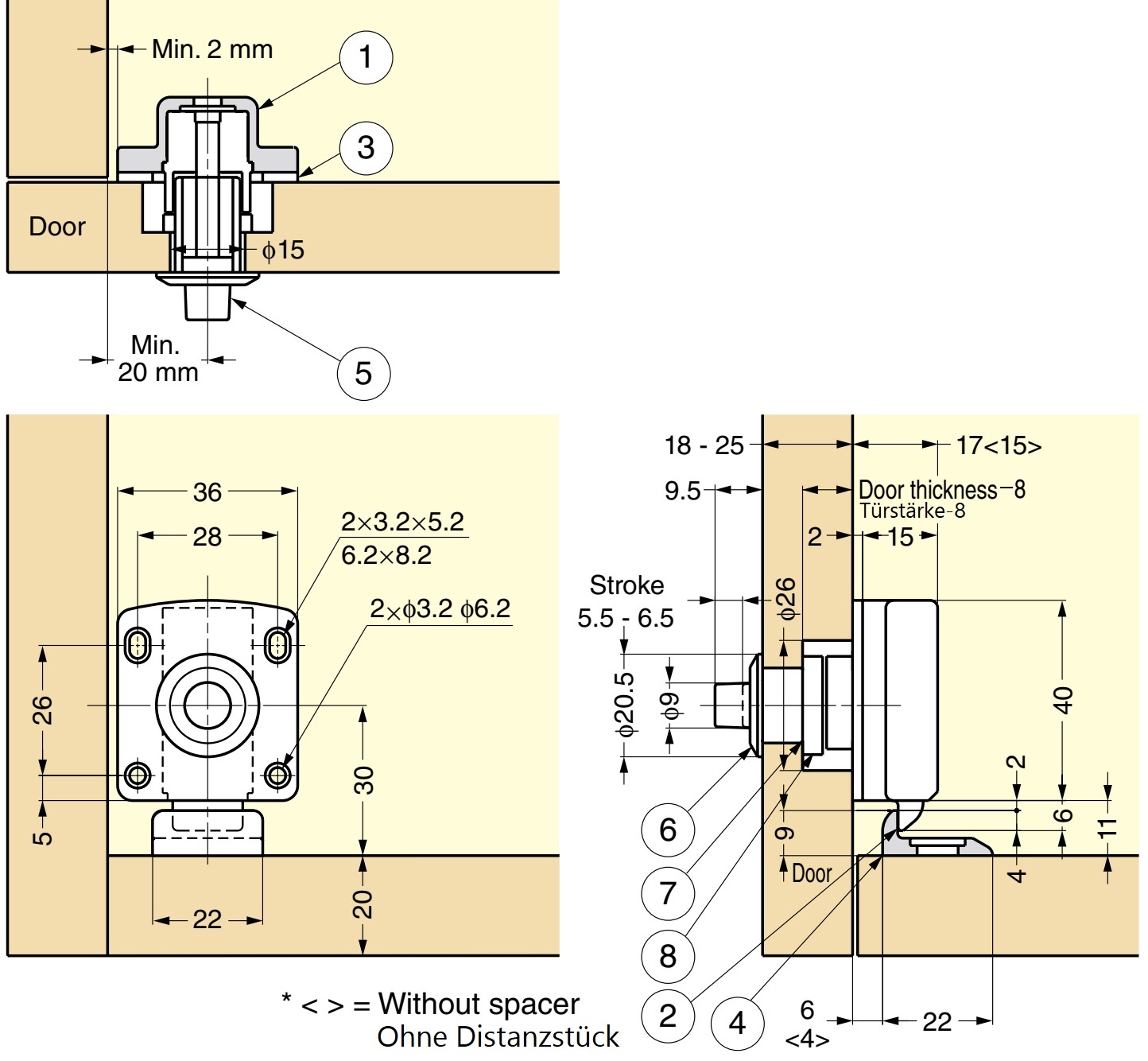

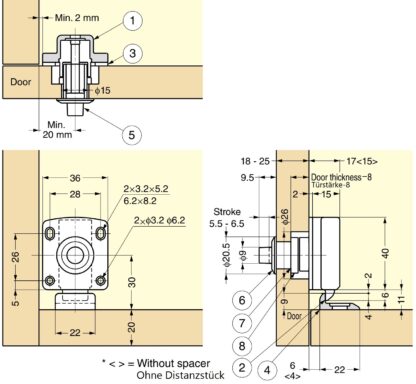

Další rozměry a podrobnosti naleznete na technickém výkresu.
Materiál:
- Tlačítkové uzávěry 140-060-011 jsou vyrobeny z robustního polyamidu (PA, nylon)
- Polyamid je ideální pro nábytkové kování a průmyslové kování, protože je robustní, odolný proti korozi, pohlcuje hluk a kluzký, což umožňuje použití odolného a snadno přemístitelného kování.
Součástí dodávky:

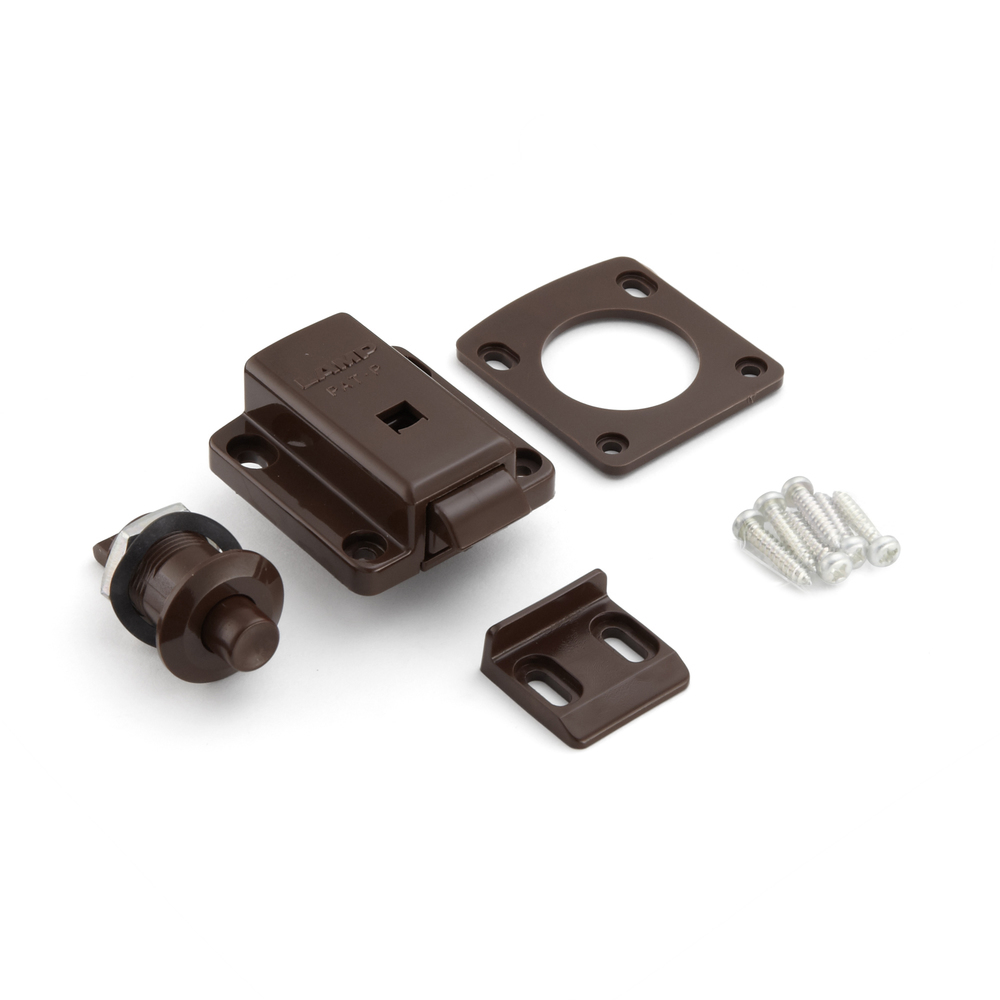

- 1 kus uzávěr na tlačítko 140-060-011 vyrobený z robustního polyamidu, hnědý
- 1 kus protiplechu
- 1 kus distančního kroužku
- 1 kus tlačítko
- 6 šroubů do dřevotřísky s válcovou hlavou 3 x 14 mm
Doplňující informace:
Čísla výrobků výrobce:
- čslo artiklu: 140-060-011
- č. výrobku: SL-B211-BR
- Číslo EAN: 4510932059541
Výrobce: Sugatsune / LAMP® (Japonsko)
