Popis

0, vyrobeno z robustní hliníkové slitiny (hliník), povrch: vzhled z nerezové oceli, eloxovaný, 2046369, délka prodloužení: 750 mm (29-17/32″), nosnost: 60 kg (132 lbs)

Aplikace:

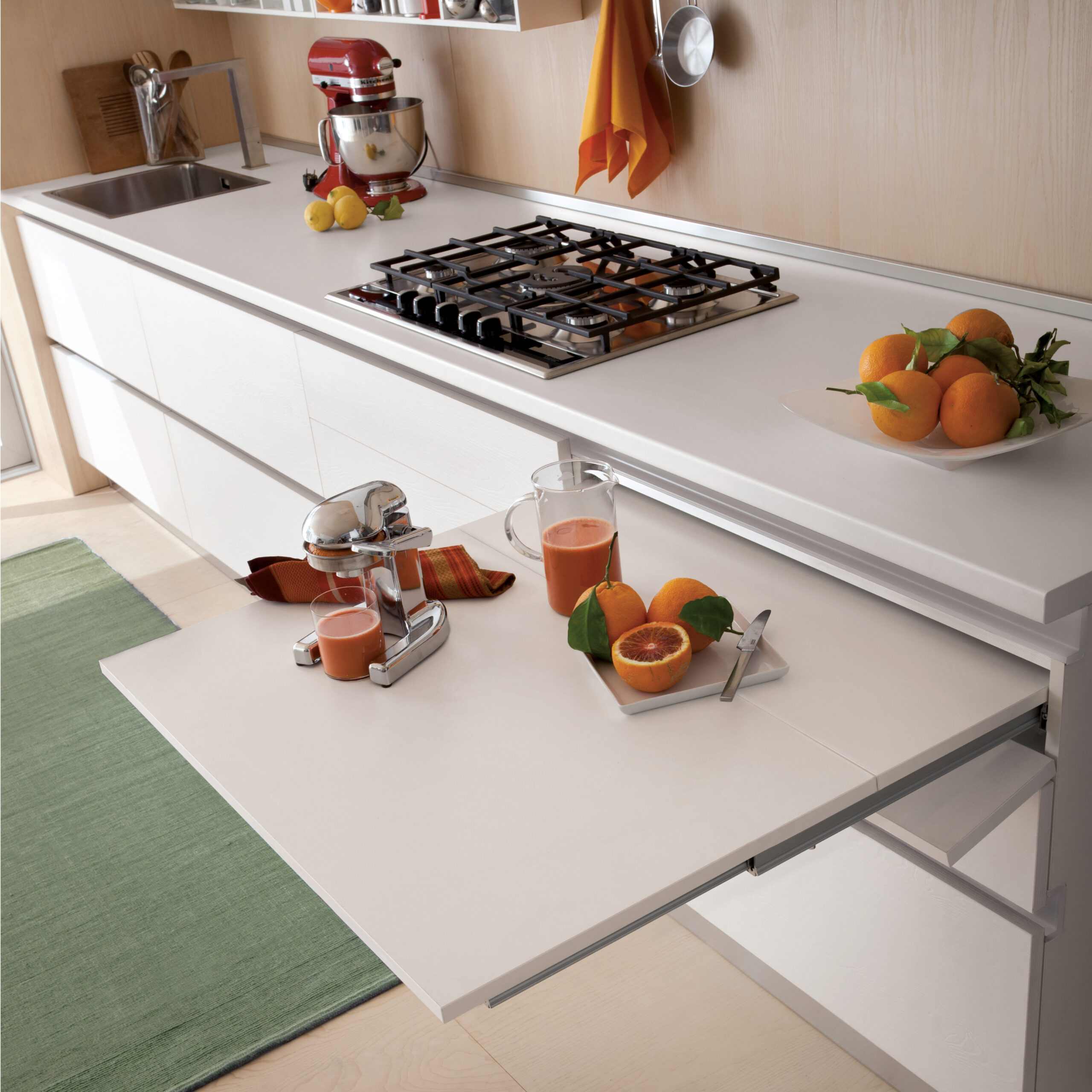

Robustní rozkládací stolek pro kuchyňské skříňky, spodní skříňky, kuchyňský nábytek, rozkládací stoly, skládací stoly a mnoho dalšího.

Výsuvný 2046369 pro montáž stolu umožňuje vysouvací a poté pantový stůl nebo pracovní plochu, která je ukryta v rámu nábytku, aby se ušetřilo místo.



S délkou vysouvání 750 mm (29-17/32″) systém vytváří v případě potřeby velkorysý dodatečný využitelný prostor a při zavření zůstává téměř zcela skrytý v nábytku.

Je vhodný pro šířky korpusu od 300 mm (11-13/16″) do 1200 mm (47-1/4″) s minimální hloubkou instalace 545 mm (21-29/64″) a proto lze jej flexibilně použít v kuchyňském a obývacím nábytku.

Nosnost až 60 kg umožňuje stabilní využití jako jídelní, pracovní nebo skladovací plocha.

Zámek při vysunutí zabraňuje nechtěnému zasunutí a zvyšuje bezpečnost při používání.

Vodicí profily z extrudovaného, nerezově zbarveného eloxovaného hliníku kombinují nízkou mrtvou hmotnost, odolnost proti korozi a vysoce kvalitní vzhled.

Vysoce kvalitní rozkládací stoly 2046369 jsou ideální mimo jiné pro různé věci:

• Snídaňové stoly
• Jídelní stoly
• Další pracovní plochy
• Plochy
• malé kuchyně
• Bytový nábytek
• Domácí kancelářský nábytek
• Kuchyňské skříňky
• Kuchyňské skříňky
• Kuchyňský nábytek
• Rozšiřitelné tabulky
• Skládací stoly

Technické detaily:

• Hmotnost: 3000 g
• Nosnost: 60 kg (132 lbs)
• Délka zásuvky: 750 mm (29-17/32″)
• Snadná instalace, stabilní
• Pro šířky modulů od 300 mm (11-13/16″) do 1200 mm (47-1/4″)
• Minimální hloubka instalace je 545 mm (21-29/64″)
• Minimální výška instalace je 110 mm (4-21/64″)
• Lze je integrovat do těla nábytku, aby se ušetřilo místo
• Výsuvná a kloubová plocha stolu
• Bezpečnostní zámek při vysunutí
• Ochrana proti neúmyslnému vložení
• Vodicí profily z extrudovaného hliníku
• Vhodné pro kuchyňský a domácí nábytek
• Zvláště vhodné pro malé místnosti
• Desky stolů lze individuálně upravit podle šířky těla
• Stolní desky, které nejsou součástí hardwarového systému
• Model č.: Coktail Reverse H35
• Vzhled nerezové oceli, eloxovaný
• Hliníková slitina, hliník, odolné
• Vysoká značková kvalita od společnosti UMAXO®

Povrch:

• Vzhled nerezové oceli, eloxovaný

Shromáždění:

• Upevnění se provádí pomocí 6x M6 x 12 mm a 4x M6 x 45 mm, stejně jako 10x závitových šroubů M6 (nejsou součástí balení)
• Montážní otvory ve dřevě, které se připravuje: 10 otvorů s hloubkou ⌀8 mm a 13 mm pro závitové vložky M6, z nichž šest je určeno pro upevnění v těle a čtyři pro vysouvací desku
• Nejprve musí být nábytek vybaven šířkou 300 až 1 200 mm, s instalační hloubkou alespoň 545 mm a volnou výškou alespoň 110 mm
• Poté je třeba desky stolů řezat podle šířky modulu L a upevňovací otvory podle určeného vrtného vzoru
• Závitové vložky M6 se zasunují do otvorů o rozměrech ⌀8 x 13 mm
• Levé a pravé vodidlo jsou pak připevněny k tělu pomocí dodaných šroubů M6 x 12 mm
• Vysouvací deska je připevněna k vodicímu mechanismu pomocí šroubů M6 x 45 mm a poté připojena k pantu

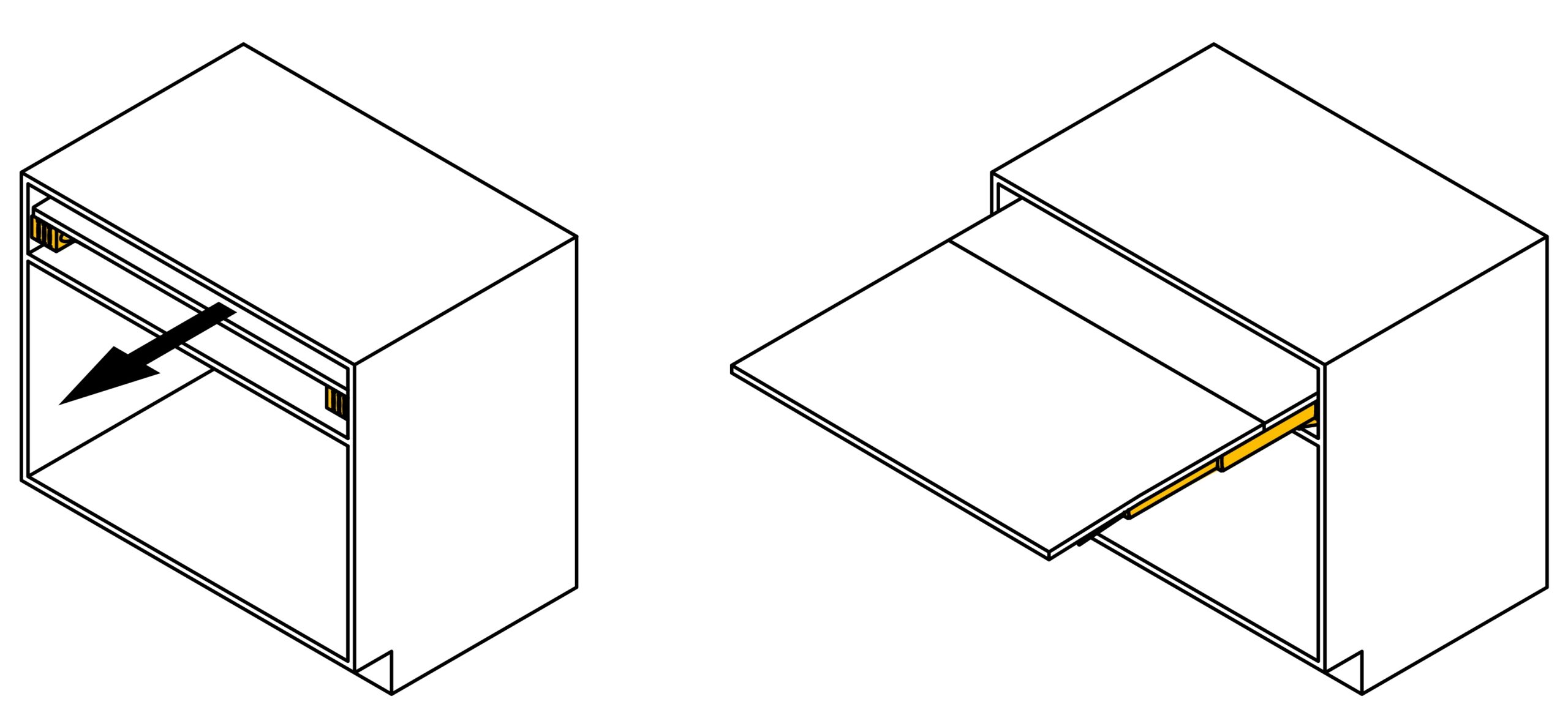

• Nakonec se vysouvací stůl zcela vytáhne, zavěsená deska se rozloží a zkontroluje se správná funkce zámku (podrobnosti viz výkres sestavy)



Rozměry:

• Délka zásuvky: 750 mm (29-17/32″)
• Šířka modulu: 300 až 1 200 mm (11-13/16″ až 47-1/4″)
• Minimální hloubka instalace: 545 mm (21-15/32″)
• Minimální výška instalace: 110 mm (4-11/32″)
• Minimální výška v oblasti vodítka: 35 mm (1-3/8″)
• Hloubka velké prodlužovací desky B: 529 mm (20-13/16″)
• Hloubka skládací desky C: 240 mm (9-7/16″)
• Šířka prodlužovací desky B: L – 5 mm
• Šířka skládací desky C: L – 5 mm
• Rozměr L: Šířka modulu, maximum 1 200 mm (47-1/4″)
• Otvory pro závitové vložky M6: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) hluboké
• Šířka otvoru s drážkou: 11 mm (7/16″)
• Délka prodloužené díry: 34 mm (1-11/32″)
• Vzdálenost otvoru k okraji: 14,5 mm (9/16″)
• Tloušťka materiálu v zobrazené štěrbinové oblasti otvoru: 2,5 mm (3/32″)
• Deska pro prodloužení délky vrtacího dohledu: 300 mm (11-13/16″)
• Vzdálenost hran prodlužovací desky: 100 mm (3-15/16″)
• Vzdálenost hrany s pantem: 38,5 mm (1-17/32″)
• První vrtací hrot těla: 60 mm (2-3/8″)
• Další délky vrtacích strojů: 214,5 mm (8-7/16″) a 214,5 mm (8-7/16″)
• Měření vrtací polohy na desce B: L – 88,5 mm
• Měření vrtací polohy na desce C: L – 51,5 mm

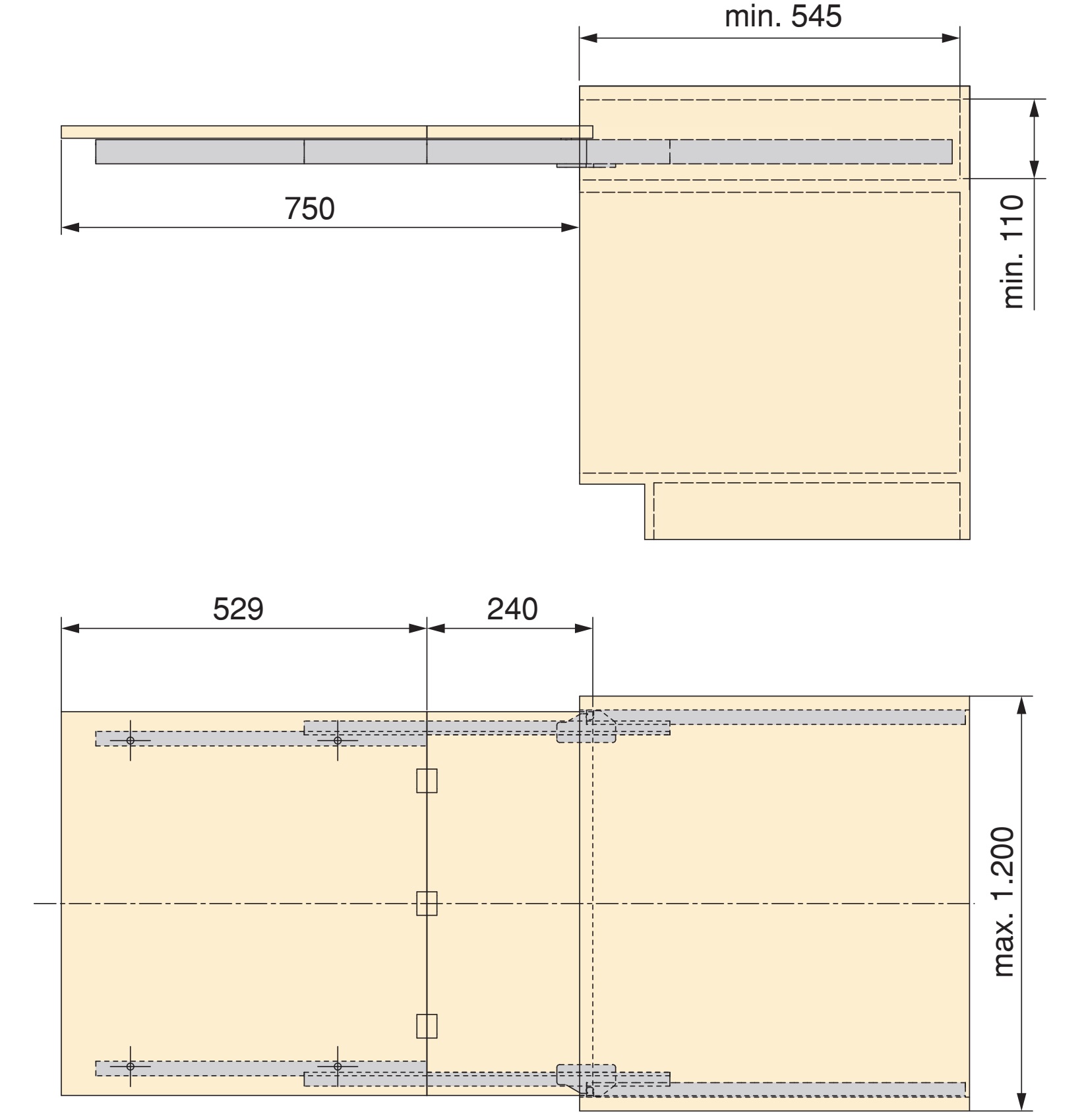

Další rozměry a podrobnosti viz technický výkres.

Materiál:

• 2046369 výsuvné stoly jsou vyrobeny z odolné hliníkové slitiny (hliníku)
• Hliníková slitina nabízí vynikající odolnost proti korozi a odolnost, což ji činí ideální pro použití v nábytkovém kování
• Je také lehký, ale pevný, což usnadňuje manipulaci a instalaci bez ztráty stability

Součástí dodávky:

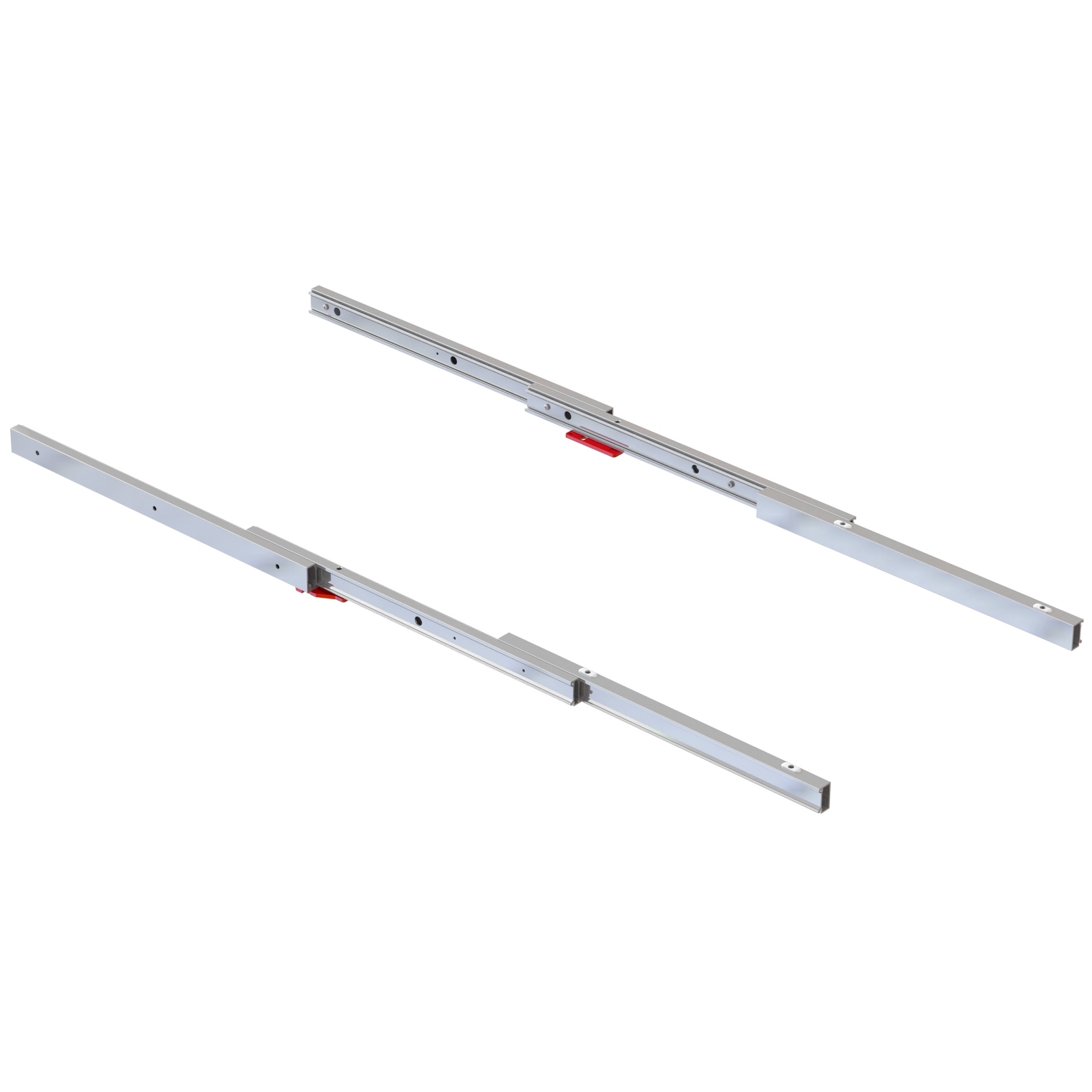

• Jednodílný 2046369 vysouvací stůl vyrobený z robustní hliníkové slitiny, vzhledu z nerezové oceli, anizovaný, 750 mm (29-17/32″)
• Tato položka neobsahuje montážní šrouby

Doplňující informace:

• Stáhnout návod k montáži

Čísla výrobků výrobce:

• ID článku: 2046369
• GTIN číslo (EAN, UPC): 1111

Výrobce: EMUCA
