Popis

Vysoce kvalitní klapkové uchytky, vyrobené z kovu a robustního plastu (kovového i plastového), povrch: šedý, 1010521, nosnost: 10 kg (22 lbs)

Aplikace:

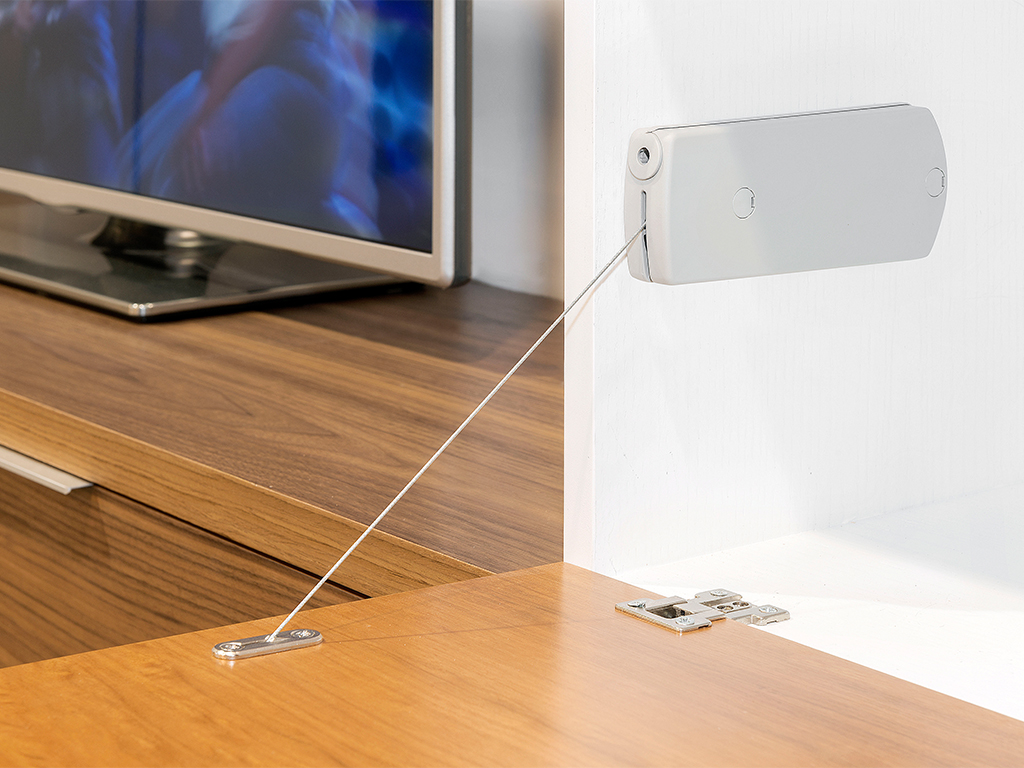

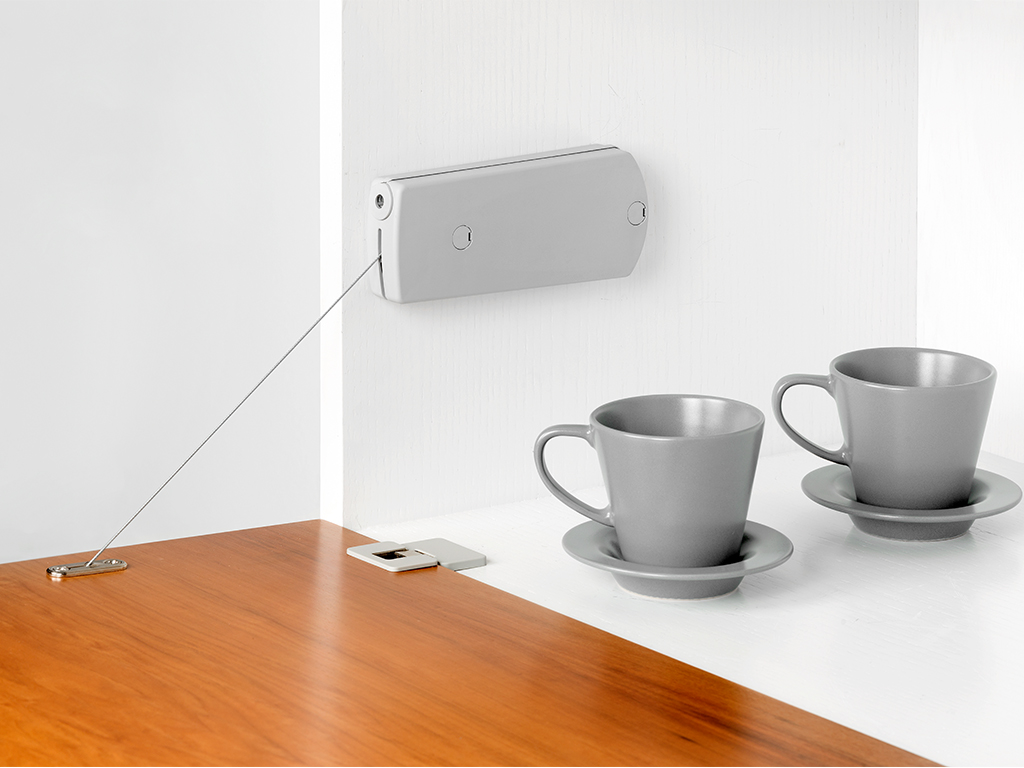

Robustní držák na laně pro nábytkové klopy, skříňky, sekretářské klopy, tyčové klapky a mnoho dalšího.

Držák na 1010521 klapek (Microwinch) je kompaktní držák pro otevírání nábytkových klapek směrem dolů a pracuje s robustním ocelovým lanem.



Po otevření mechanismus zpomaluje pohyb klapky dolů a tím zabraňuje jejímu nekontrolovatelnému pádu.

Koncová poloha otevřené klapky může být upravena tak, aby se otevírací dráha přizpůsobila nábytku a použití.

Verze s brzdnou silou 10 kg (22 lbs) je určena pro výšky klapek od 210 do 480 mm (8-17/64″ – 18-57/64″); přípustná kombinace výšky klapek, hmotnosti klapek a počtu mechanismů je určena podle výběrové tabulky.



Protože držák kabelové klapky lze 1010521 montovat horizontálně nebo vertikálně, stejně jako napravo či vlevo, lze jej flexibilně použít i v plochých rámech nábytku.

Kombinace oceli a plastu zajišťuje kompaktní, robustní konstrukci a činí tuto montáž zvláště vhodnou pro domácí, kancelářský a skříňkový nábytek.

Vysoce kvalitní držáky na lanové klapky 1010521 jsou ideální mimo jiné pro různé věci:

• Bytový nábytek
• Kancelářský nábytek
• Nástěnné skříně
• Příborníky
• Nábytkové klapky
• Skříně klapky
• Závěsy sekretáře
• Tyčové klapky

Technické detaily:

• Hmotnost: 295 g
• Nosnost: 10 kg (22 lbs)
• Velikost: 160,5 mm (6-5/16″)
• Dostupné ve 4 verzích: 4 kg, 6 kg, 10 kg, 14 kg
• Snadná instalace, stabilní
• Tlumený pohyb klapky nábytku dolů
• Nastavitelná poloha otevřeného konce
• S ocelovým lanem
• Lze použít napravo i vlevo
• Lze ji montovat vodorovně i vertikálně
• Pro výšky klapek od 210 do 480 mm (8-17/64″ – 18-57/64″)
• Pro tloušťky panelů od 16 do 22 mm (5/8″ – 55/64″)
• Kompaktní konstrukce
• Vhodné pro ploché nábytkové trupy
• Použití s panty na nábytek
• Jeden nebo dva mechanismy v závislosti na hmotnosti klapky a výšce laloku
• Šedý
• robustní
• Vysoká značková kvalita od společnosti UMAXO®

Povrch:

• Šedý
• Šedá nabízí všestranný a elegantní základ, který se dobře kombinuje s dalšími barvami a materiály a vytváří klidnou, nadčasovou atmosféru jak v moderních, tak klasických prostorách
• Navíc šedá barva dokáže zvýraznit akcenty v místnosti, aniž by sama dominovala, což ji činí ideální pro vytváření harmonických a vyvážených interiérů

Shromáždění:

• Upevnění se provádí pomocí šesti šroubů zahrnutých v rámci dodání (evropské šrouby)
• Držák lanové klapky má 1010521 2 montážní otvory o ⌀6,5 mm ve vzdálenosti 110 mm; samostatné spojení klapky má také dva upevňovací body
• Nejprve je třeba určit počet mechanismů odpovídajících výšce laloku a hmotnosti laloku na základě výběrové tabulky
• Poté jsou upevňovací body na straně trupu označeny podle požadované horizontální nebo vertikální montážní pozice a předvrtány pro mechanismus s rozměry ⌀5 mm x 12 mm
• V případě klíče na bázi dřeva nebo dřeva jsou pro připojení klapky vytvořeny dva otvory o rozměrech ⌀5 mm (13/64″) x 13 mm a prostřední otvor ⌀10 mm x 11 mm
• Držák klapky a spojení klapky jsou poté upevněny pomocí dodaných upevňovacích šroubů

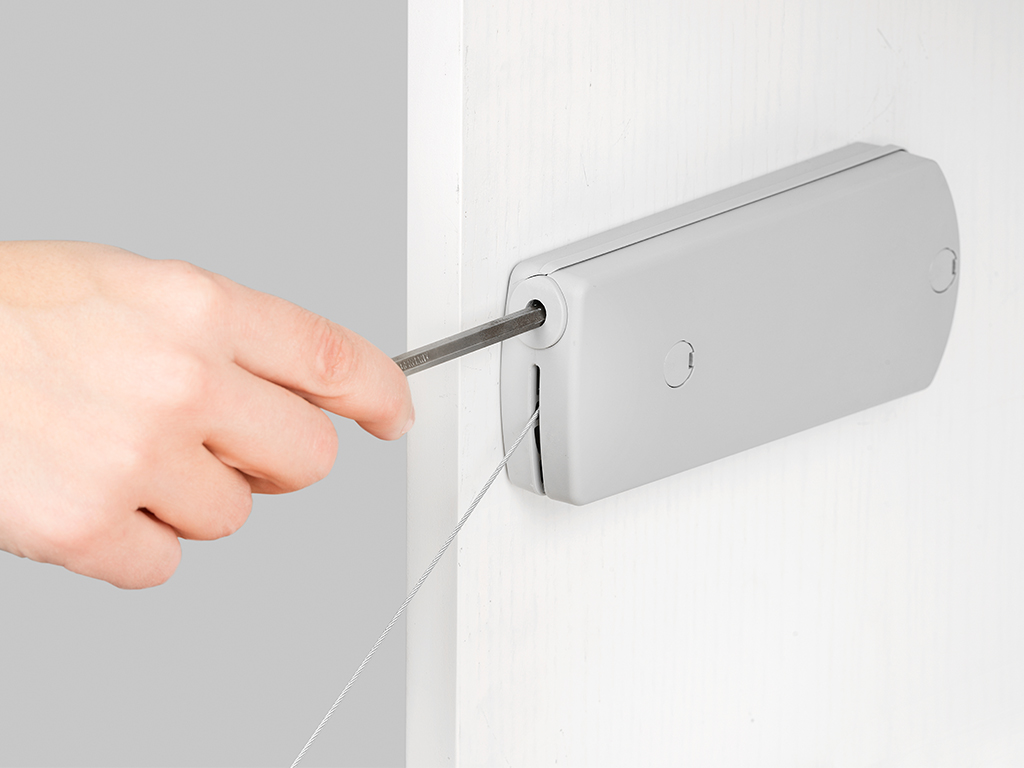

• Poté se ocelové lano připojí k spoji klapek a zkontroluje se správný provoz. Nakonec se upraví poloha otevření konce, čímž se klapka uvolní během seřízení (podrobnosti viz výkres sestavy)

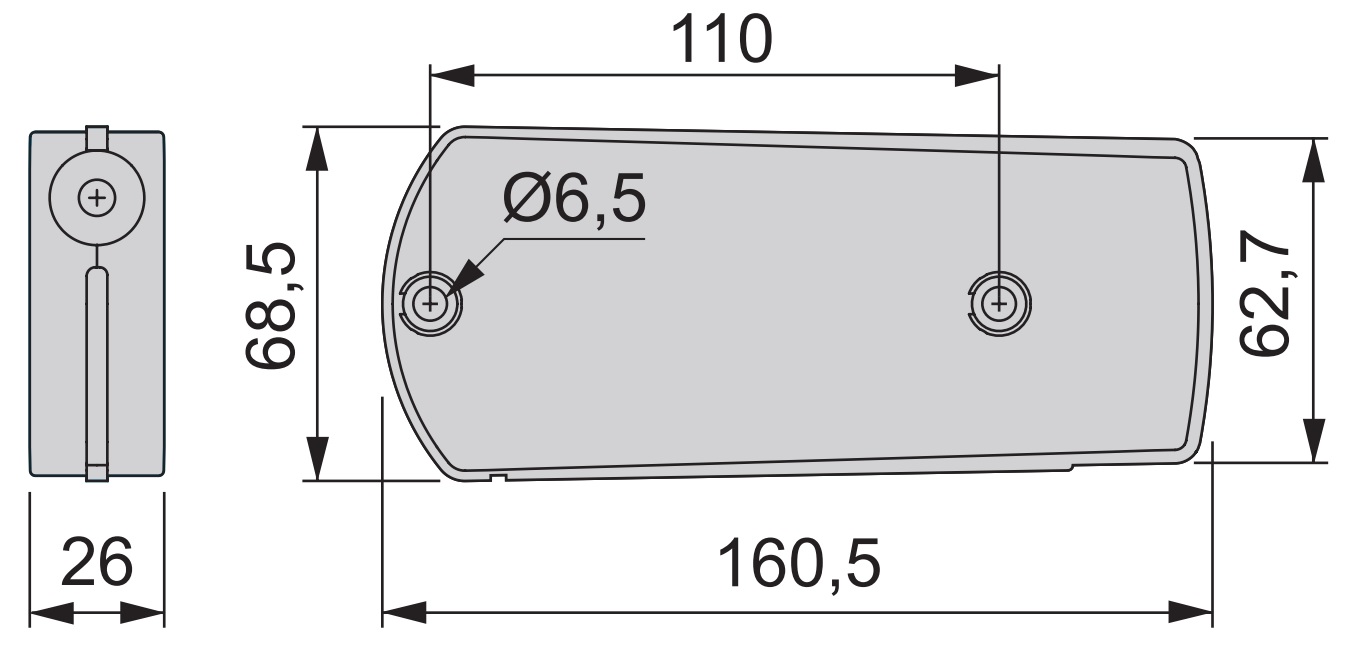

Rozměry:

• Délka: 160,5 mm (6-5/16″)
• Maximální výška: 68,5 mm (2-45/64″)
• Výška pouzdra na užším konci: 62,7 mm (2-15/32″)
• Hloubka: 26 mm (1-1/32″)
• Rozestup montážních otvorů: 110 mm (4-21/64″)
• Montážní otvory na mechanismu: ⌀6,5 mm (1/4″)



Další rozměry a podrobnosti viz technický výkres.

Materiál:

• Držáky lana 1010521 jsou vyrobeny z kovu a odolného plastu (kovu a plastu)
• Ocelové lano
• Kombinace kovu a plastu poskytuje optimální rovnováhu mezi pevností a pružností, díky čemuž jsou armatury robustní a zároveň přizpůsobivé
• Tato kombinace materiálů navíc umožňuje lepší estetiku a funkčnost, protože nabízí jak stabilitu, tak různé možnosti designu

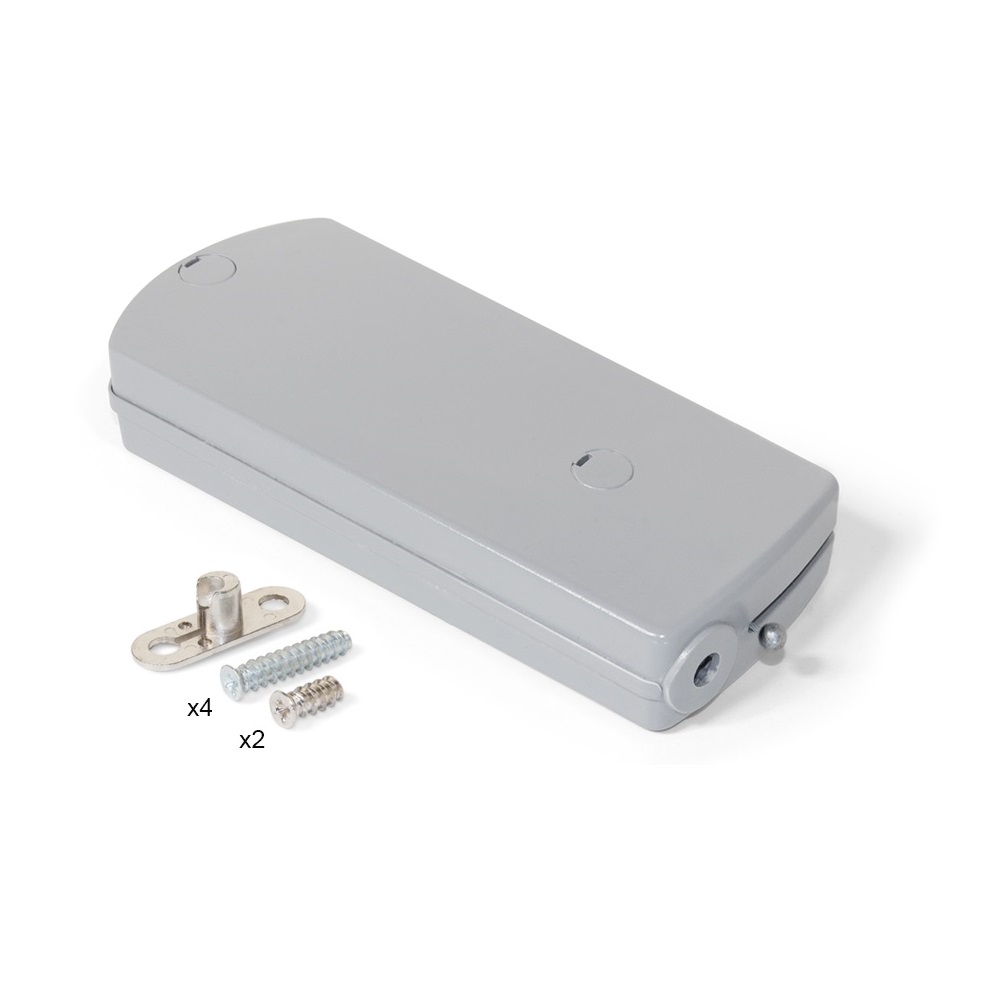

Součástí dodávky:

• 1 sada 1010521 držák na klapky kabelu z kovu a odolného plastu, šedá
• 6 kusů euro šroubů

Doplňující informace:

• Stáhnout návod k montáži

Čísla výrobků výrobce:

• ID položky: 1010521
• GTIN číslo (EAN, UPC): 8432393100661

Výrobce: EMUCA
