Popis
Robustní držák klapky, vyrobený z kovu a odolného plastu (kovového i plastového), povrch: černý, HDS-30ML-BL (180-104-081), verze: vlevo
Aplikace:
Stabilní podpora klapek pro skládací košile, kuchyňský nábytek a mnoho dalšího.
Verze: vlevo. Součástí je pouze levá strana.

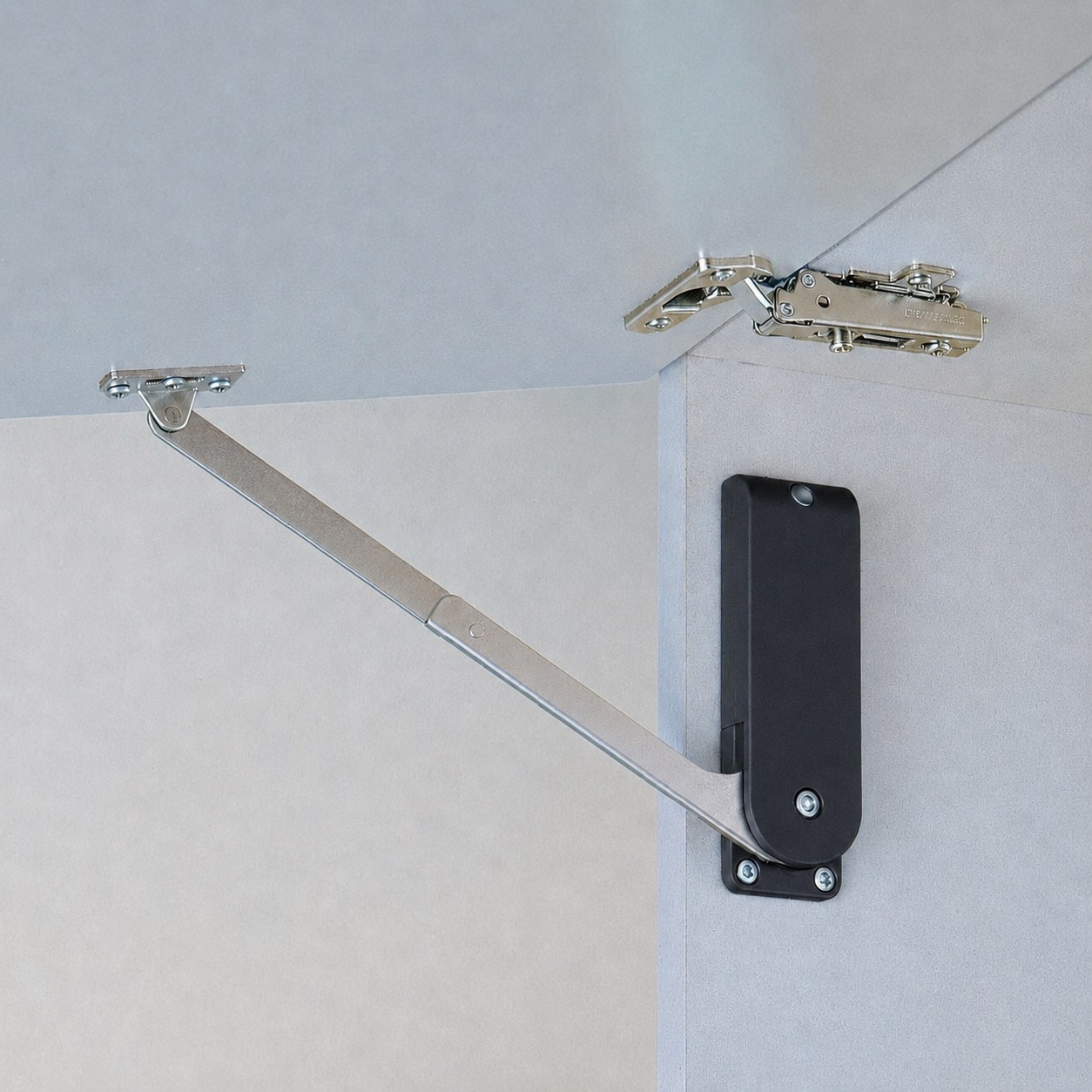

Podpěra klapek HDS-30ML-BL (180-104-081) je měkký držák pro dřevěné klapky na nábytek otevíraný nahoru.
Zpomaluje zavírací pohyb klapky a tím zabraňuje jejímu prudkému nárazu.
Integrovaný záchytný mechanismus pevně drží klapku pevně u těla v uzavřené poloze.
V otevřené poloze spojka podporuje stabilní koncovou polohu s otevřeným úhlem 80°.
S točivým momentem 19,6 až 24,4 N·m na pár je tato verze vhodná pro středně velké a středně těžké zvedače.
Montáž lze kombinovat s panty klavíru, hadrovými panty nebo vhodným pantem na hrnec a umožňuje kontrolovaný, kvalitní pohyb klapek při výrobě nábytku.
Vysoce kvalitní HDS-30ML-BL klapkové úchyty jsou ideální mimo jiné pro různé věci:
- Nábytkové klapky
- Dřevěné klapky
- Skříně klapky
- Nástěnné skříně
- Nástěnné skříně
- Bytový nábytek
- Flip up
- Kuchyňský nábytek
Technické detaily:
- Verze: levá
- Hmotnost: 294 g
- Nosnost (nosnost): 9,75 N (1 kp)
- Velikost: 140 mm (5-33/64″)
- Točivý moment 19,6 až 24,4 N·m na pár, pro klapky střední a střední nosnosti
- Snadná instalace, stabilní
- Pro dřevěné klapky otevírající se nahoru
- Funkce měkkého spouštění při zavírání
- Integrovaný tlumič proti nárazům
- Integrovaný mechanismus záchytu pro uzavřenou polohu
- Držení funkce v plně otevřené poloze
- Testováno na 50 000 otevíracích a závěrečných cyklů
- Úhel paprsku 80°
- Vhodné pro klavirní řemínek, hadrový popruh nebo pant na hrnek
- Černý
- robustní
- Vysoká kvalita značky od Sugatsune / LAMP®
Povrch:
- Černý
- Černé povrchové úpravy vyzařují nadčasovou eleganci a mohou pomoci dodat místnosti luxusnější a stylovější vzhled
- I když se styly interiéru mohou měnit, černá vždy zůstává bezpečnou volbou, kterou lze snadno přizpůsobit novým trendům
- Černé povrchové úpravy lze použít v různých místnostech, ať už je to kuchyň, obývací pokoj nebo kancelář
- Pákové rameno klapky: niklované
Shromáždění:
- Upevnění se provádí pomocí šesti šroubů zahrnutých v rozsahu dodání (samozávitný šroub s hlavou pánve 3,5 x 15 mm)
- Nejprve je třeba vypočítat a zkontrolovat točivý moment klapky tak, aby konstrukce odpovídala hmotnosti a výšce klapky
- Poté musí být panty správně namontovány a klapka musí být schopná se hladce otevírat a zavírat před instalací držáku klapky

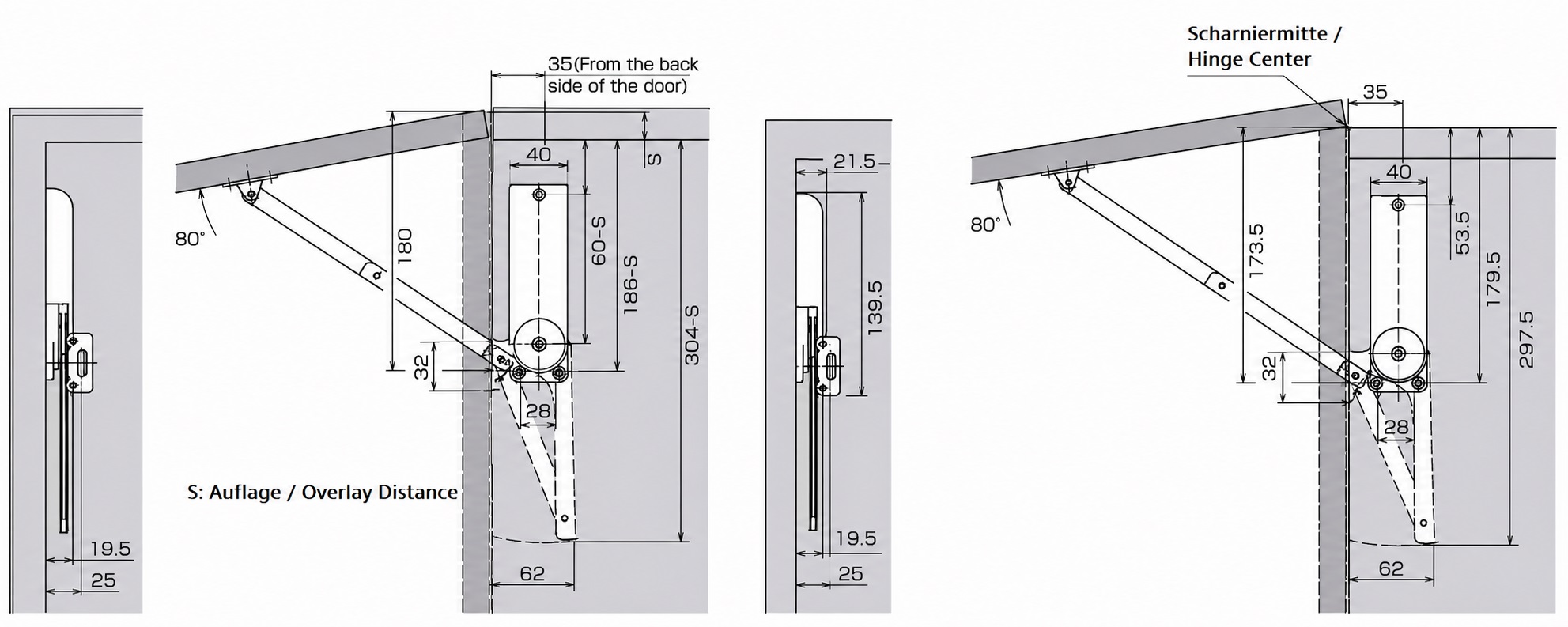

- Podpěra klapky HDS-30ML-BL je připevněna na levou stranu trupu šrouby ⌀ 3,5 x 15 mm podle výkresu sestavy
- Držák klapky má 3 montážní otvory. Vzdálenost mezi montážními otvory je 126 mm (4-61/64″) a 28 mm (1-7/64″)
- Vzdálenost mezi středem spojky a vnitřním předním okrajem je 35 mm (1-3/8″)
- Montážní deska je nejprve předem připevněna pouze přes drážkovaný otvor na klapce
- Klapka se poté otevírá a zavírá, aby bylo možné nastavit polohu montážní desky a pohyb plynule a plynule
- Nakonec se montážní deska pevně přišroubuje přes kulaté otvory a všechny šrouby jsou zkontrolovány na utažení. Vzdálenost mezi montážními otvory je 32 mm (1-17/64″) (podrobnosti viz výkres sestavení)
Rozměry:
- Délka klapkového uchycení: 140 mm (5-33/64″)
- Šířka: 40 mm (1-37/64″)
- Hloubka: 20 mm (25/32″)

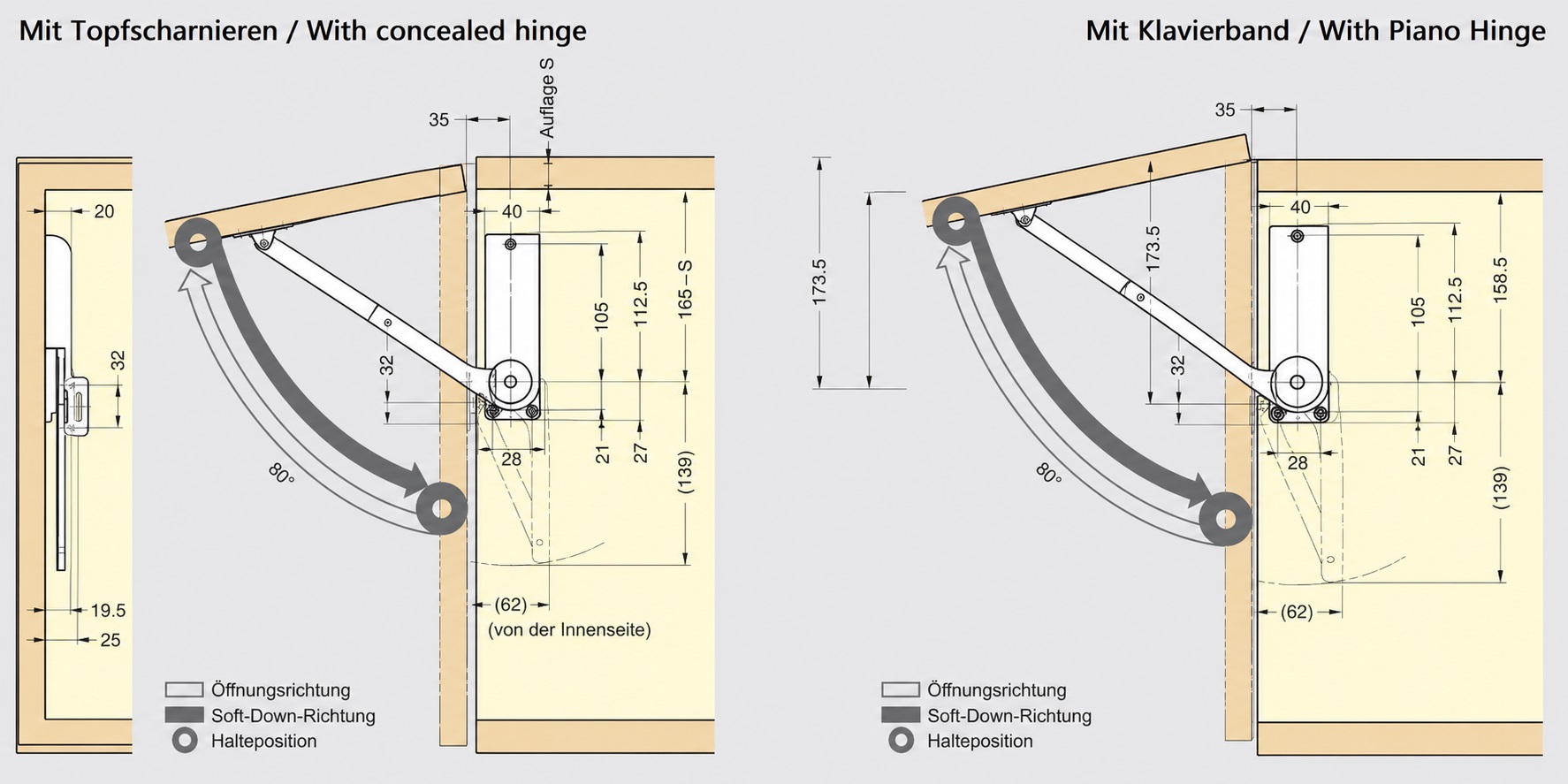

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Klapkové uchytky HDS-30ML-BL jsou vyrobeny z kovu a odolného plastu (kovového i plastového)
- Kombinace kovu a plastu poskytuje optimální rovnováhu mezi pevností a pružností, díky čemuž jsou armatury robustní a zároveň přizpůsobivé
- Tato kombinace materiálů navíc umožňuje lepší estetiku a funkčnost, protože nabízí jak stabilitu, tak různé možnosti designu
Součástí dodávky:

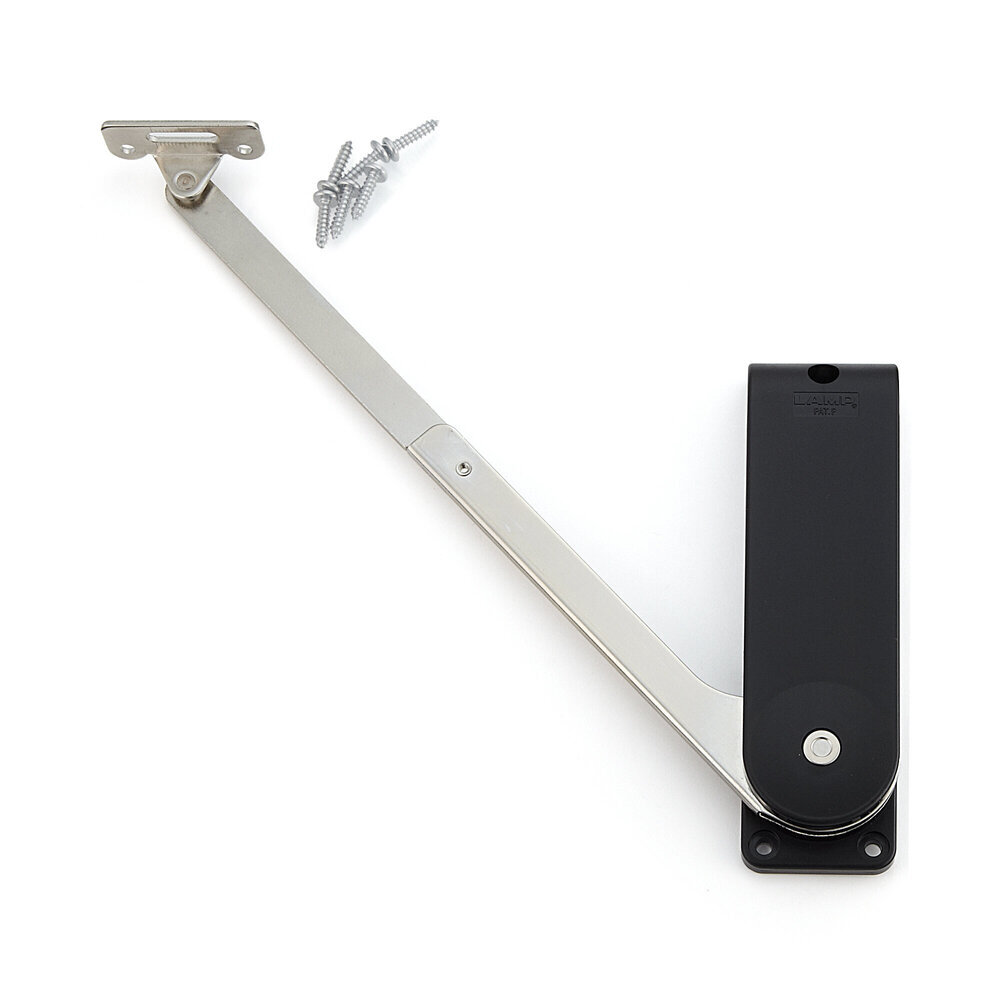

- Jednodílný držák klapky HDS-30ML-BL (180-104-081) vyrobený z kovu a odolného plastu, černý, verze: levá
- 6 dílů samozávitná hlava pánve, šroub 3,5 x 15 mm
Doplňující informace:
Čísla výrobků výrobce:
- ID článku: 180-104-081
- Číslo položky: HDS-30ML-BL
- GTIN číslo (EAN, UPC): 4510932024211
Výrobce: Sugatsune / LAMP® (Japonsko)
