Popis
Robustní držák klapek, vyrobený z kovu a odolného plastu (kovového a plastového), povrch: bílý, HDS-30HL-WT (180-109-275), verze: levá
Aplikace:
Stabilní podpora klapek pro skládací košile, kuchyňský nábytek a mnoho dalšího.
Verze: vlevo. Součástí je pouze levá strana.

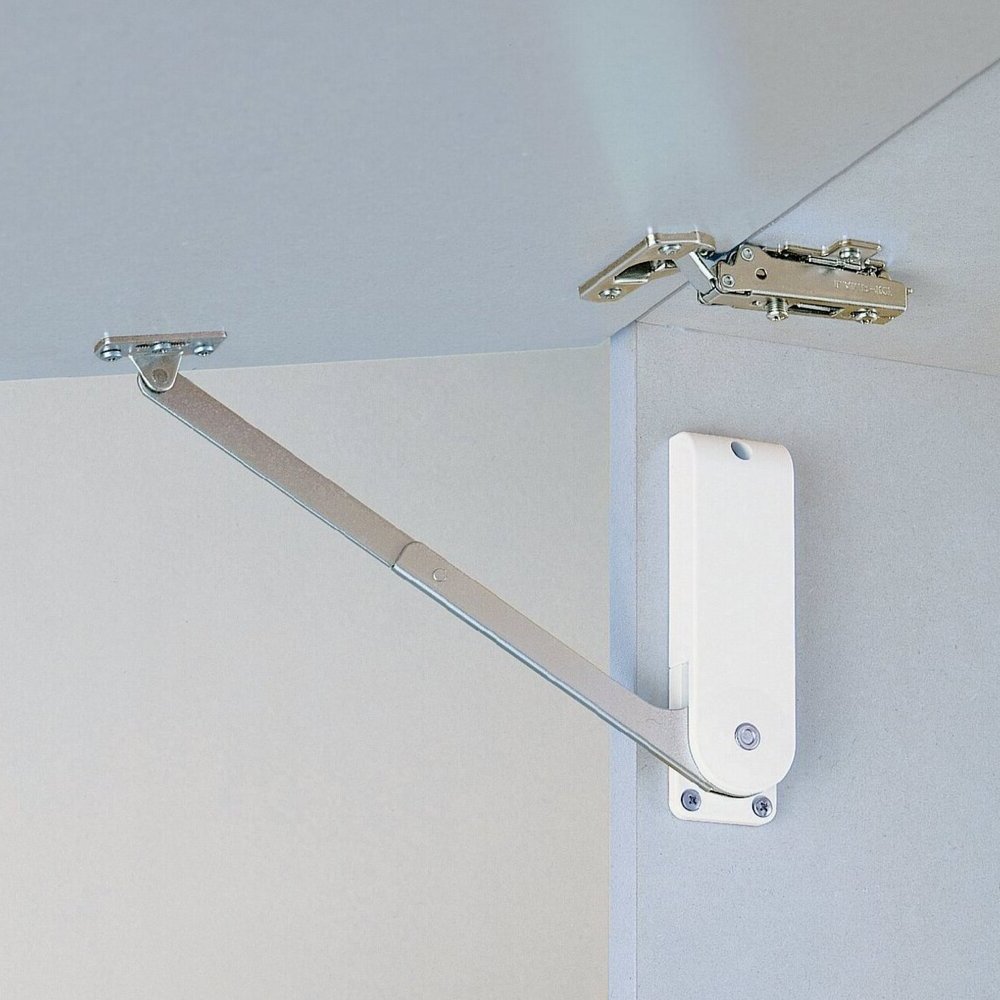

Podpěra klapek HDS-30HL-WT () je měkký držák pro dřevěné klapky na nábytek otevíraný nahoru.
Zpomaluje zavírací pohyb klapky a tím zabraňuje jejímu prudkému nárazu.
Integrovaný záchytný mechanismus pevně drží klapku pevně u těla v uzavřené poloze.
V otevřené poloze spojka podporuje stabilní koncovou polohu s otevřeným úhlem 80°.
Těžká verze H je určena pro klapky s točivým momentem 24,5 až 29,4 N·m na pár, a proto je vhodná pro větší nebo těžší klapky.
Montáž lze kombinovat s panty klavíru, hadrovými panty nebo vhodným pantem na hrnec a umožňuje kontrolovaný, kvalitní pohyb klapek při výrobě nábytku.
Vysoce kvalitní HDS-30HL-WT klapkové úchyty jsou ideální mimo jiné pro různé věci:
- Nábytkové klapky
- Dřevěné klapky
- Skříně klapky
- Nástěnné skříně
- Nástěnné skříně
- Bytový nábytek
- Flip up
- Kuchyňský nábytek
Technické detaily:
- Verze: levá
- Hmotnost: 300 g
- Nosnost (nosnost): 14,7 N (1,5 kp)
- Velikost: 140 mm (5-33/64″)
- Snadná instalace, stabilní
- Model H pro těžké klapky
- Pro dřevěné klapky otevírající se nahoru
- Funkce měkkého spouštění při zavírání
- Integrovaný tlumič proti nárazům
- Integrovaný mechanismus záchytu pro uzavřenou polohu
- Držení funkce v plně otevřené poloze
- Úhel paprsku 80°
- Vhodné pro klavirní řemínek, hadrový popruh nebo pant na hrnek
- Rozsah točivého momentu 24,5 až 29,4 N·m na pár
- Bílý
- robustní
- Vysoká kvalita značky od Sugatsune / LAMP®
Povrch:
- Bílý
- Bílé povrchové úpravy zprostředkovávají čistou a moderní estetiku
- Bílá barva účinně odráží světlo, díky čemuž místnosti vypadají světlejší a opticky větší
- Bílé předměty jsou navíc nenápadné a snadno se čistí, díky čemuž jsou obzvláště praktické pro každodenní použití
- Pákové rameno klapky: niklované
Shromáždění:
- Upevnění se provádí pomocí šesti šroubů zahrnutých v rozsahu dodání (samozávitný šroub s hlavou pánve 3,5 x 15 mm)
- Nejprve je třeba vypočítat a zkontrolovat točivý moment klapky tak, aby konstrukce odpovídala hmotnosti a výšce klapky
- Poté musí být panty správně namontovány a klapka musí být schopná se hladce otevírat a zavírat před instalací držáku klapky

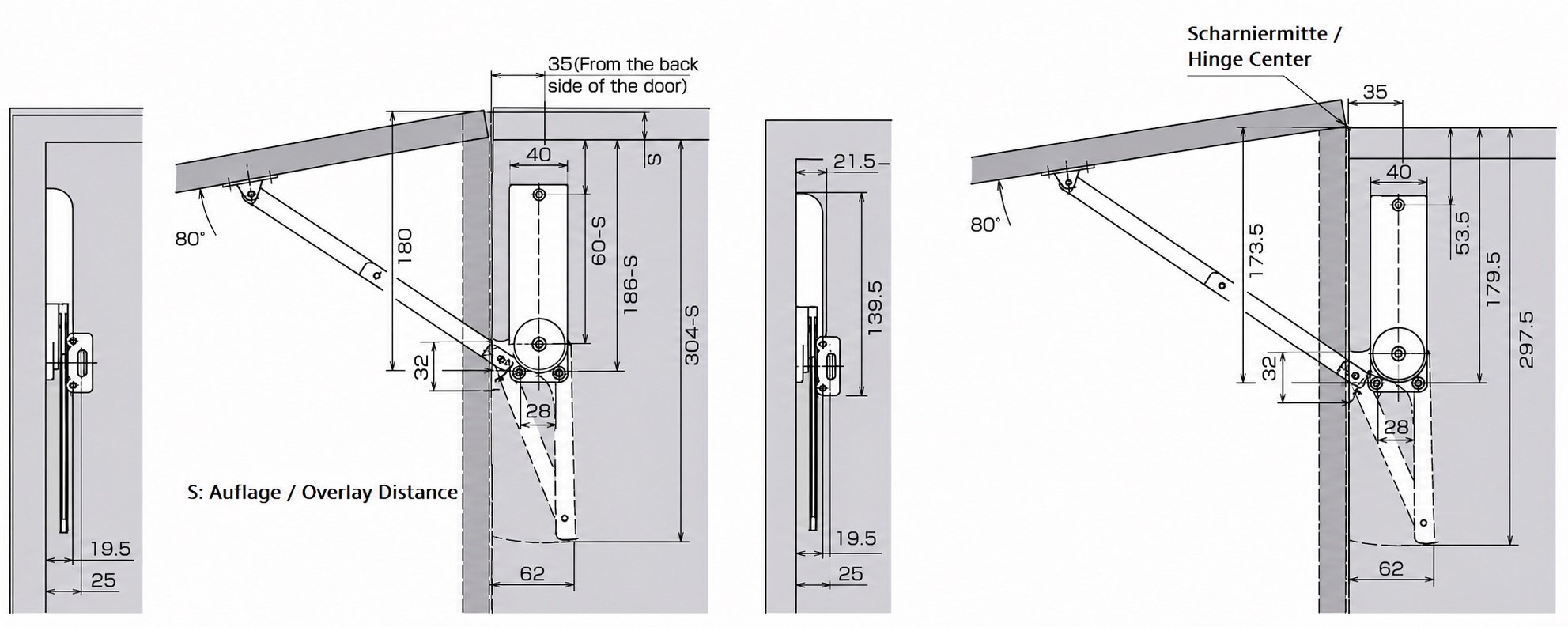

- Podpěra klapky HDS-30HL-WT je připevněna na pravou stranu trupu šrouby ⌀ 3,5 x 15 mm podle montážního výkresu.
- Držák klapky má 3 montážní otvory. Vzdálenost mezi montážními otvory je 126 mm (4-61/64″) a 28 mm (1-7/64″)
- Vzdálenost mezi středem spojky a vnitřním předním okrajem je 35 mm (1-3/8″)
- Montážní deska je nejprve předem připevněna pouze přes štěrbinový otvor na klapce.
- Klapka se poté otevírá a zavírá, aby bylo možné nastavit polohu montážní desky a pohyb byl plynulý a plynulý.
- Nakonec se montážní deska pevně přišroubuje přes kulaté otvory a všechny šrouby jsou zkontrolovány na utažení. Vzdálenost mezi montážními otvory je 32 mm (1-17/64″) (podrobnosti viz výkres sestavení)
Rozměry:
- Délka klapkového uchycení: 140 mm (5-33/64″)
- Šířka: 40 mm (1-37/64″)
- Hloubka: 20 mm (25/32″)

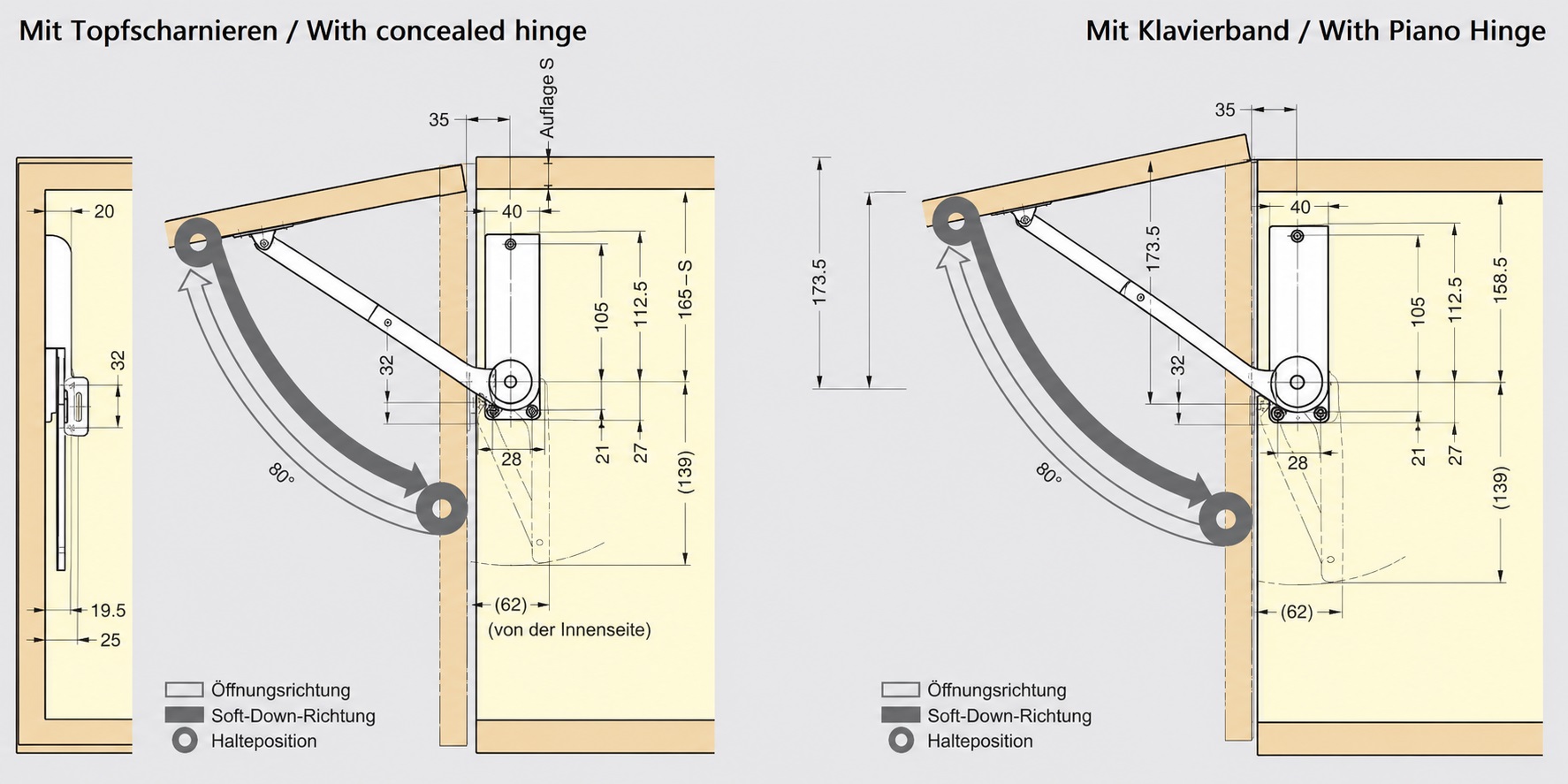

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Klapkové uchytky HDS-30HL-WT jsou vyrobeny z kovu a odolného plastu (kovového a plastového)
- Kombinace kovu a plastu poskytuje optimální rovnováhu mezi pevností a pružností, díky čemuž jsou armatury robustní a zároveň přizpůsobivé
- Tato kombinace materiálů navíc umožňuje lepší estetiku a funkčnost, protože nabízí jak stabilitu, tak různé možnosti designu
Součástí dodávky:

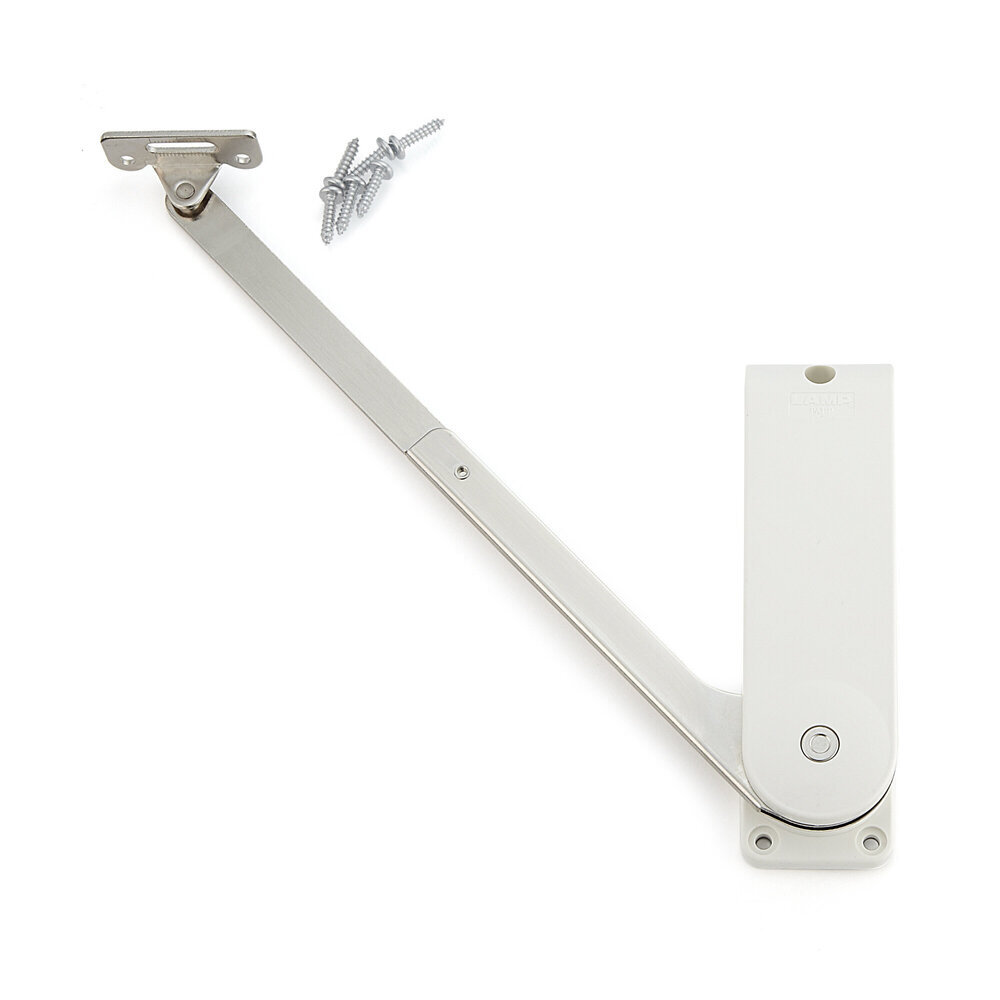

- Jednodílný držák klapek HDS-30HL-WT (180-109-275) vyrobený z kovu a odolného plastu, bílá verze: levá
- 6 dílů samozávitná hlava pánve, šroub 3,5 x 15 mm
Doplňující informace:
Čísla výrobků výrobce:
- ID článku: 180-109-275
- Číslo položky: HDS-30HL-WT
- GTIN číslo (EAN, UPC): 4510932024273
Výrobce: Sugatsune / LAMP® (Japonsko)
