Popis

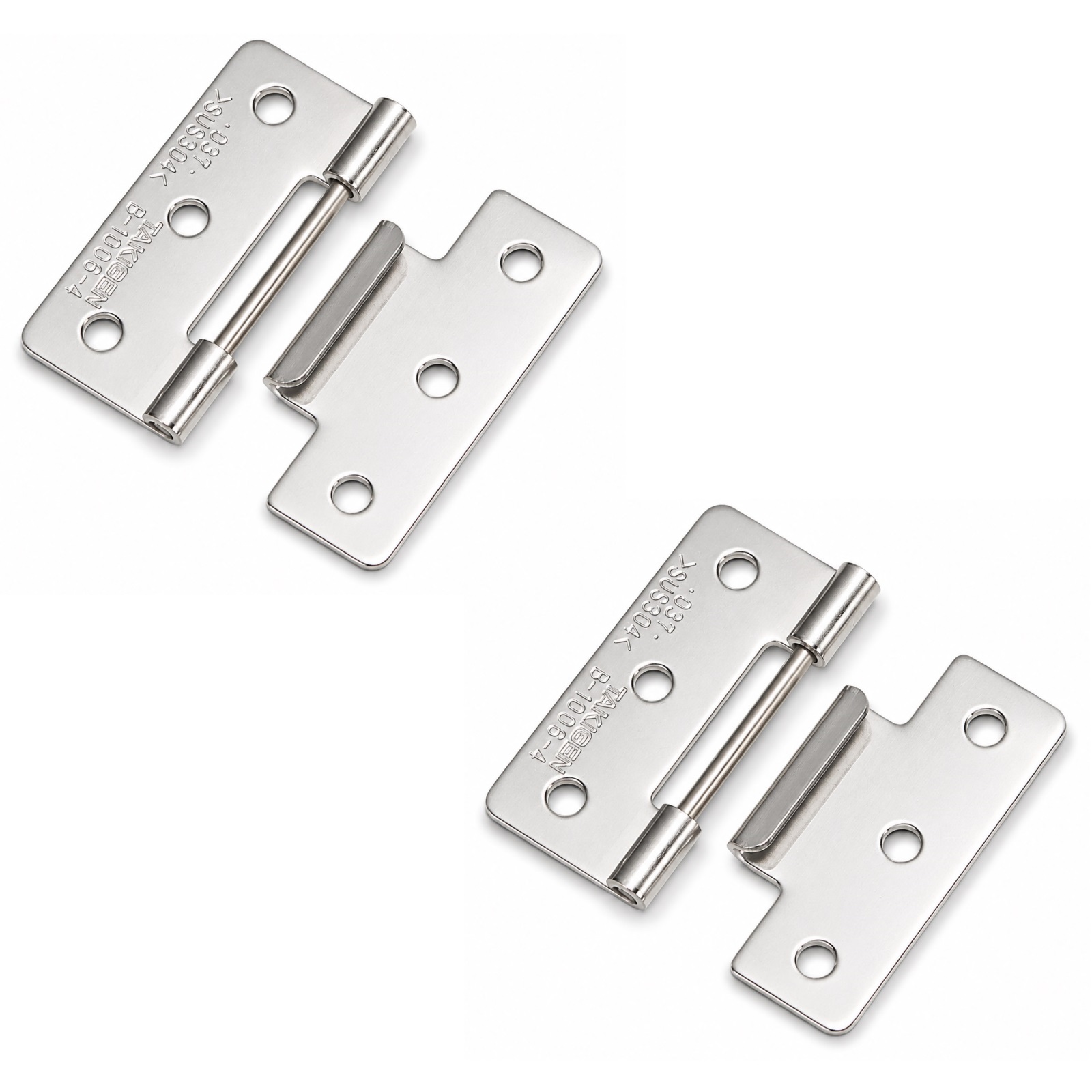

2 kusy vysoce kvalitního robustního zásuvného pantu, vyrobeného z masivní nerezové oceli SUS304 (V2A nebo 1.4301), povrch: lesklý leštěný, B-1006-4 (10578), výška: 36 mm (1-27/64″), nosnost: 3 kg (7 lbs)
Aplikace:
Robustní zvedací pant pro lodní dveře, údržbové poklopy a mnoho dalšího.
Odpojitelné panty B-1006-4 (10578) spojují dveře nebo klapku s rámem a umožňují plynulý rotační pohyb.
Její středově dělená konstrukce umožňuje vyjmout pohyblivou část pod úhlem otevření 90° nebo více, aniž by bylo nutné rozebírat upevňovací šrouby.
To umožňuje rychlejší údržbu, čištění a výměnu dveří nebo krytů.
Materiál SUS304 nabízí vysokou odolnost proti korozi a je zvláště vhodný pro vlhké, hygienicky náročné nebo venkovní systémy.
Lesklé leštění bubnů zajišťuje čistý povrch a usnadňuje čištění.
Při vertikální montáži ve dvojicích je pant navržen pro referenční hmotnost dveří 3 kg (7 lbs).
Vysoce kvalitní panty na plakáty B-1006-4 jsou ideální mimo jiné pro různé věci:
- Údržbové dveře
- Kryty strojů
- Potravinářské roboty
- Venkovní jednotky
- Dveře uzavření
- Řídicí skříně
- Servisní klapky
- Lodní dveře
- Údržbové poklopy
Technické detaily:
- Hmotnost: 14 g (pro 2 kusy: 28 g)
- Nosnost (nosnost): 3 kg (7 lbs) – pro 2 kusy
- Výška: 36 mm (1-27/64″)
- Dostupné v 5 velikostech: 30 mm, 36 mm, 40 mm, 50 mm a 64 mm
- Snadná instalace, stabilní
- Odnímatelná dvoudílná konstrukce
- Tloušťka materiálu: 1 mm (3/64″)
- 6 zapuštěných otvorů pro šrouby M3
- ⌀2 mm (5/64″) pantový čep
- Vhodné pro vnitřní i venkovní použití
- Shoda s RoHS10
- Lze ji odháknout z úhlu otevření 90°
- Středově oddělitelná konstrukce
- Vhodné pro montážní šrouby M3
- Vhodné pro kuchyňskou a potravinářskou technologii
- Vhodné pro námořní aplikace
- Kompaktní a plochý design
- Dveře nebo klapku lze sundat bez odšroubování
- Lesklý leštěný
- Odolné vůči povětrnostním vlivům, korozi nebo korozi
- Vysoká značková kvalita od společnosti TAKIGEN®
Povrch:
- Lesklý leštěný
- Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
- Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot
Shromáždění:
- Upevnění se provádí 0 kusy M3 zapuštěných šroubů z nerezové oceli, nebo 0 kusů zapuštěných dřevěných šroubů z nerezové oceli (nejsou součástí balení)
- Zasouvatelný pant B-1006-4 (10578) má 6 montážních otvorů
- Vzdálenost mezi montážními otvory je 13 mm (33/64″)
- Nejprve musí být označeny pozice upevnění na dveřích nebo klapkách a rámu a obě poloviny pantů musí být přesně zarovnané
- Pant plakátu je pak připevněn k podkladu pomocí 6 montážních otvorů pomocí šroubů M3 zapuštěných
- Pro dřevo nebo materiály na bázi dřeva lze místo toho použít zapuštěné dřevěné šrouby o průměru ⌀3 až ⌀3,1 mm
- Poté jsou obě poloviny pantu spojeny pod úhlem otevření alespoň 90°
- Nakonec je třeba zkontrolovat, zda lze dveře snadno posouvat a zda jsou obě osy pantů přesně zarovnány
Rozměry:
- Celková výška zvedacího pantu: 36 mm (1-27/64″)
- Šířka: 32 mm (1-17/64″)
- Průměr čepu pantů: ⌀2 mm (5/64″)

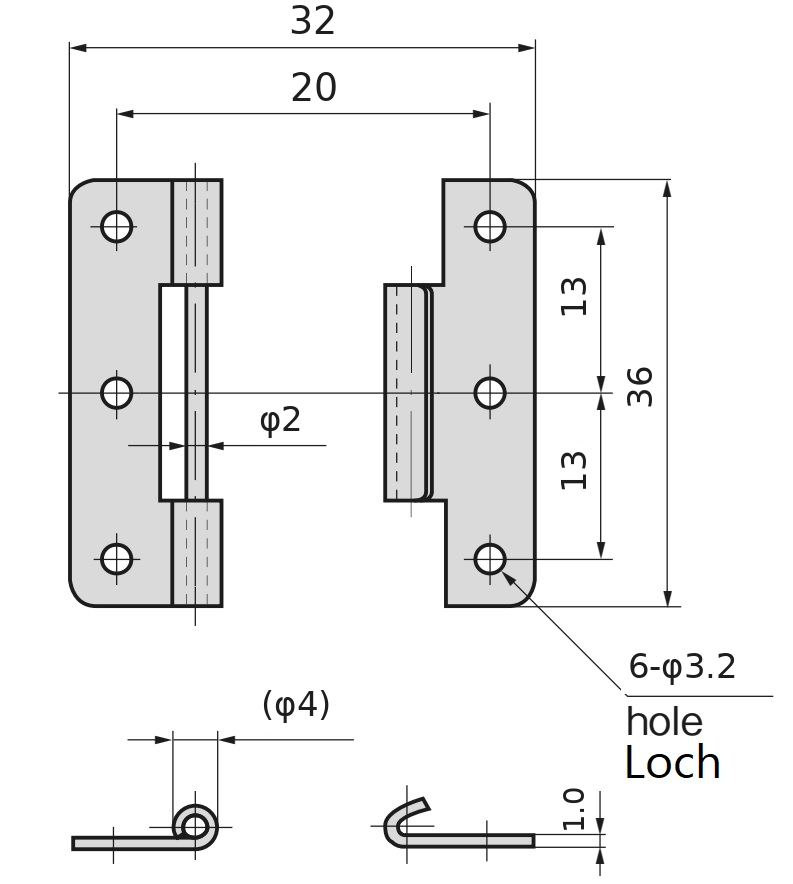

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Vlajkové panty B-1006-4 jsou vyrobeny z pevné nerezové oceli SUS304 (V2A nebo 1.4301)
- Nerezová ocel SUS304 se vyznačuje vysokou odolností proti korozi a odolností, což ji činí ideální pro použití v náročných podmínkách
- Navíc nabízí atraktivní rozhraní, které je moderní a snadné na údržbu
Součástí dodávky:
- Dvoudílný zvedací pant B-1006-4 (10578) vyrobený z pevné nerezové oceli SUS304, lesklý leštěný pant, 36 mm (1-27/64″)
- Tato položka neobsahuje montážní šrouby
Čísla výrobků výrobce:
- ID článku: 10578
- Číslo položky: B-1006-4
- GTIN číslo (EAN, UPC): 0618455525926
Výrobce: TAKIGEN (Japonsko)
