Popis

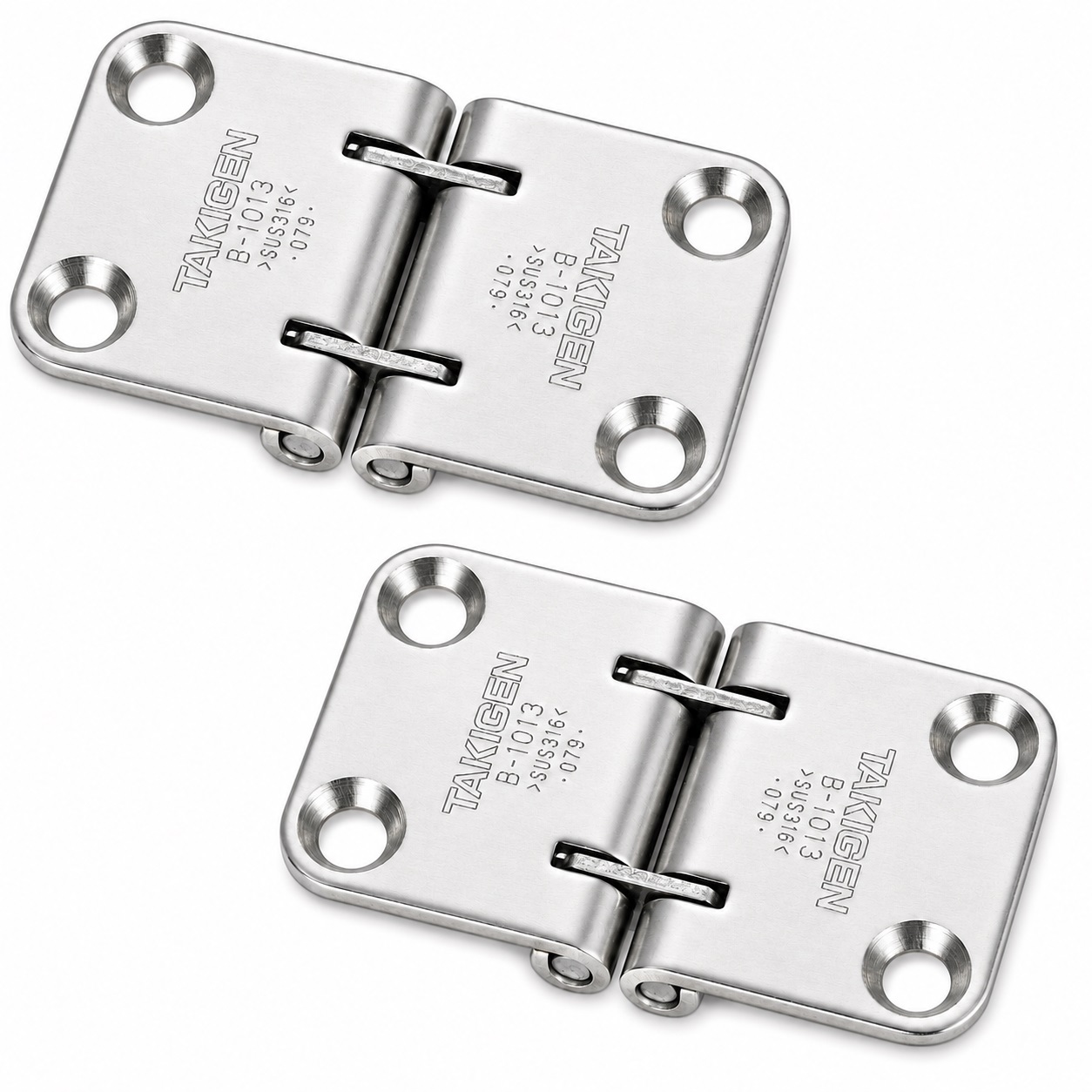

2 kusy vysoce kvalitního pantu poklopu, vyrobené z vysoce kvalitní nerezové oceli SUS316 (1.4401 nebo V4A), povrch: lesklý leštěný, B-1013 (13343), velikost: 70 mm (2-3/4″)
Aplikace:
Robustní mořské panty pro lodní průlezy, palubní průlezy, podlahové klapky, údržbové poklopy a mnoho dalšího.
Námořní pant B-1013 (13343) se používá pro pohyblivé připojení poklopů, klapek a krytů, zejména při stavbě lodí a v oblastech ohrožených korozí.

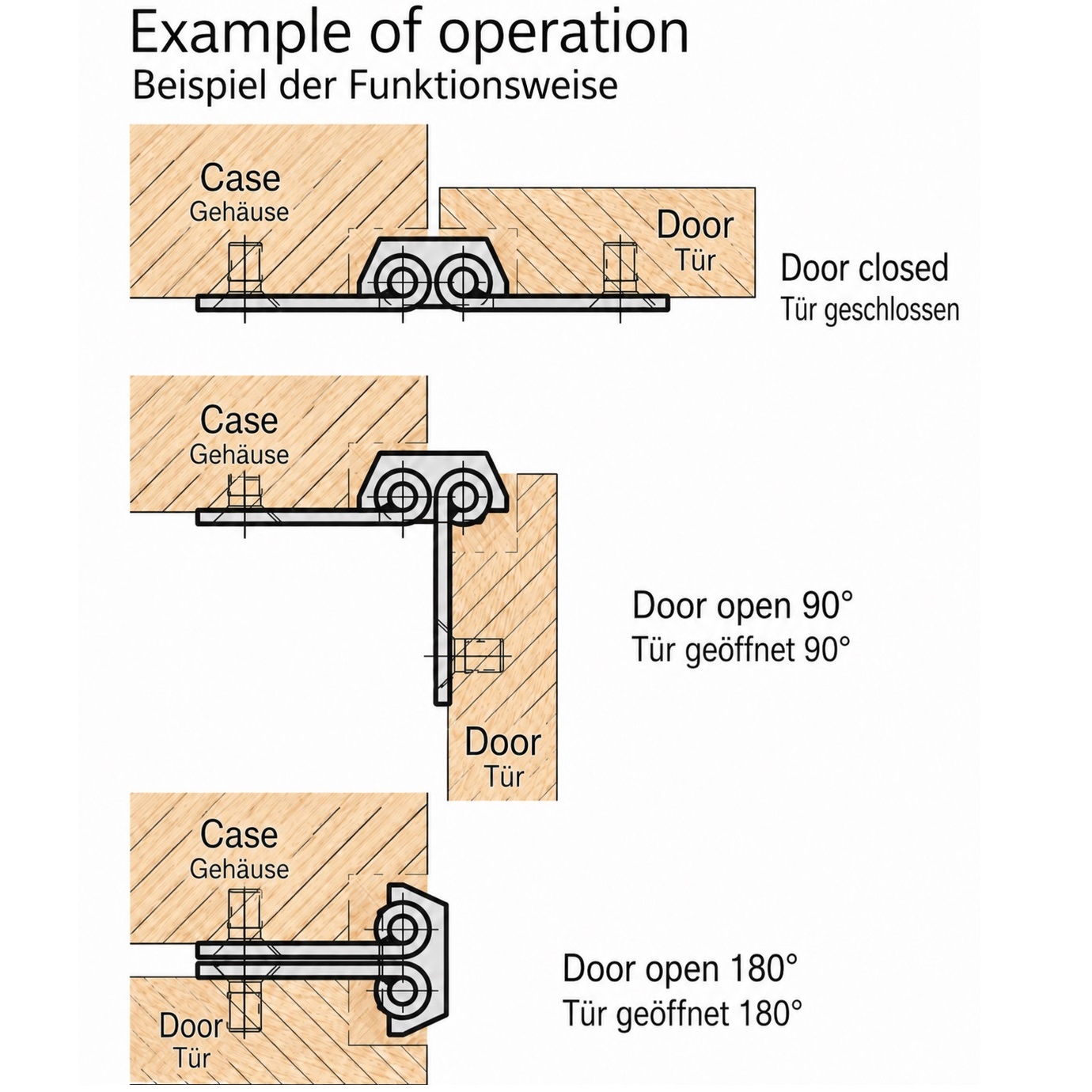

Díky konstrukci se dvěma rotačními osami umožňuje pant velký úhel otevření až 180°.
Speciální geometrie spoje zajišťuje, že klapka se může při otevření kontrolovaně pohybovat kolem sousední hrany.
Robustní nerezová ocel SUS316 nabízí velmi dobrou odolnost proti korozi, a proto je zvláště vhodná pro aplikace s vlhkostí a slaným prostředím.
Plochý design s jen několika vyčnívajícími díly snižuje nepříjemné výstupky a umožňuje použití i na podlahových klapkách.
Čtyři zapuštěné otvory umožňují stabilní přišroubování k klapkám a rámu, což činí B-1013 odolným řešením pro náročné aplikace klapek a poklopů.
Vysoce kvalitní námořní panty B-1013 jsou ideální mimo jiné pro různé věci:
- Kryty krytů
- Kryty krytu
- Lodní poklopy
- Palubní poklopy
- Spodní klapky
- Údržbové poklopy
Technické detaily:
- Hmotnost: 70 g (pro 2 kusy: 140 g)
- Velikost: 70 mm (2-3/4″)
- Snadná instalace, stabilní
- Konstrukce dvouosého kloubu
- Úhel paprsku až 180°
- Vyrobeno z nerezové oceli SUS316 odolné proti korozi
- Zvláště vhodné pro námořní sektor
- Plochý a kompaktní design
- Pouze malé výčnělky na povrchu
- Navrženo pro zapuštěné šrouby M5
- Lze použít pro pravé i levé
- Lesklý leštěný
- Odolné vůči povětrnostním vlivům, korozi nebo korozi
- Vysoká značková kvalita od společnosti TAKIGEN®
Povrch:
- Lesklý leštěný
- Lesklé leštěné povrchy na armaturách a komponentech zlepšují vzhled a dodávají jim vysoce kvalitní, elegantní vzhled
- Navíc hladký povrch usnadňuje čištění a zajišťuje menší přilnavost nečistot a nečistot
Shromáždění:
- Upevnění se provádí pomocí 4 x M5 zapuštěných šroubů (nejsou součástí balení)
- Pant poklopu B-1013 (13343) má čtyři montážní otvory s zahloubením
- Nejprve je třeba určit polohy dvouosého pantu na klapce a rámu a čtyři montážní otvory podle vzoru otvorů
- Rozestup otvorů je 2-13/64″ (56 mm) horizontálně a 1-1/32″ (26 mm) vertikálně
- Pant je poté umístěn tak, aby se obě kloubové osy mohly volně pohybovat a klapka se při otevření nestřetává s rámem
- Námořní pant B-1013 je poté připevněn čtyřmi zapuštěnými šrouby M5
- Délka šroubu se vybírá podle tloušťky materiálu klapky nebo rámu
- Nakonec musí být klapka posunuta až o 180° nad celou otvorovou plochou a zkontrolována pro volnou, bezstresovou funkci
Rozměry:
- Celková šířka: 70 mm (2-3/4″)
- Celková výška: 40 mm (1-37/64″)
- Tloušťka plechu: 4 mm (5/32″)
- Horizontální rozestup otvorů: 56 mm (2-13/64″)
- Vertikální rozestup otvorů: 26 mm (1-1/32″)
- Montážní otvory: 4 x ⌀6,5 mm
- Snížení montážního otvoru: ⌀10 mm (25/64″)

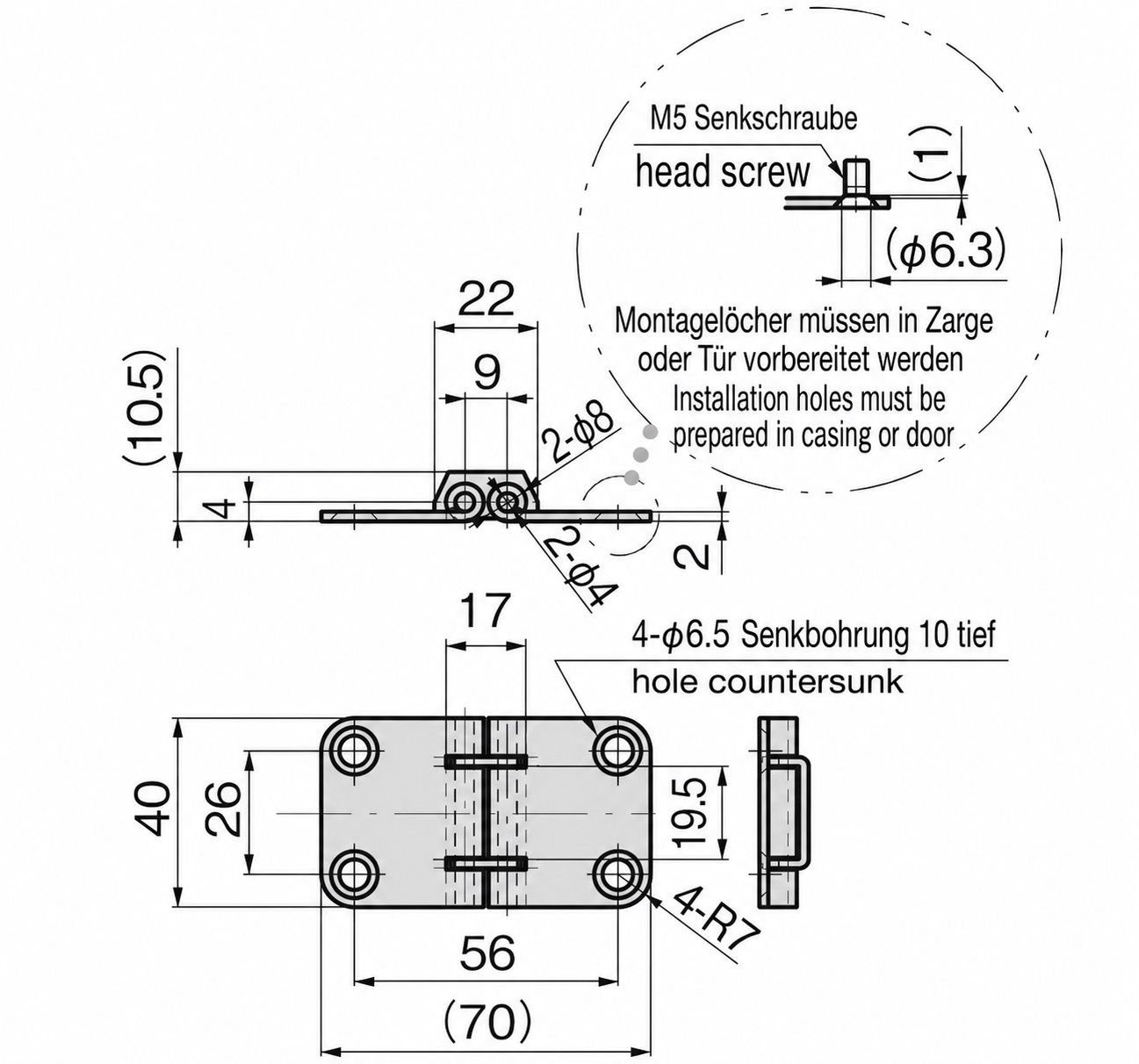

Další rozměry a podrobnosti viz technický výkres.
Materiál:
- Námořní panty B-1013 jsou vyrobeny z vysoce kvalitní nerezové oceli SUS316 (1.4401 nebo V4A)
- Nerezová ocel SUS316 (také známá jako V4A) je nerezová ocel s vynikající odolností proti korozi
- Vzhledem k jejich odolnosti vůči látkám obsahujícím chlór se armatury vyrobené z nerezové oceli SUS316 používají pro použití v blízkosti pobřeží a jsou výslovně doporučeny
Součástí dodávky:
- Dvoudílný námořní pant B-1013 (13343) vyrobený z vysoce kvalitní nerezové oceli SUS316, lesklý leštěný pant, 70 mm (2-3/4″)
- Tato položka neobsahuje montážní šrouby
Čísla výrobků výrobce:
- ID článku: 13343
- Číslo položky: B-1013
Výrobce: TAKIGEN (Japonsko)
